交错轴传动蜗杆蜗轮啮合结构

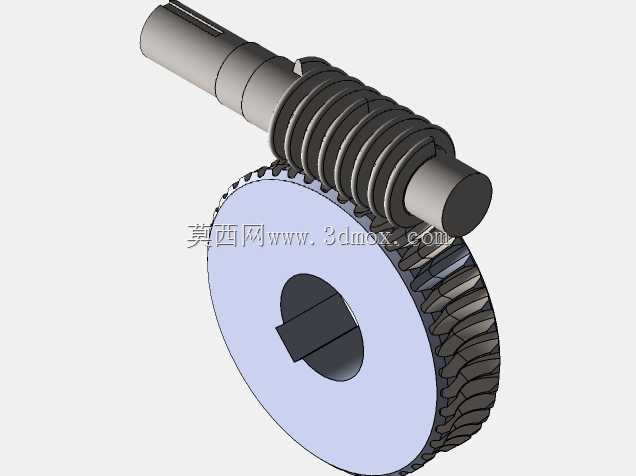

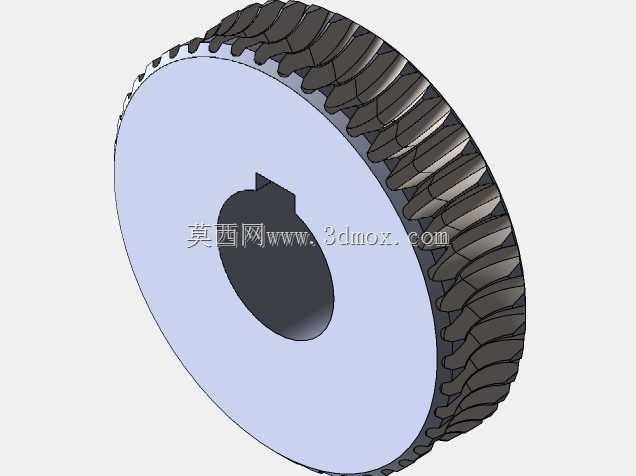

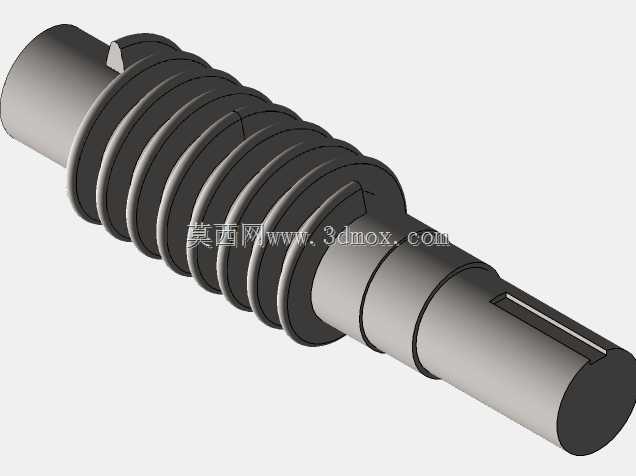

这套蜗杆蜗轮啮合结构，核心用于空间交错轴之间的运动与动力传递，常见于输送设备的进给驱动单元、小型工装的分度回转机构、轻工包装设备的减速输出端，能在单级传动下实现大传动比输出，相比同传动比的圆柱齿轮副，整体结构更紧凑，占用的安装空间更小。设计阶段首先确定的是交错轴夹角为常规90度，适配多数设备的垂直轴布局需求，蜗杆采用轴向齿廓为直线的ZA型齿形，加工时可通过普通车床配合成型车刀完成切削，不需要专用的复杂加工设备，蜗轮的齿圈采用与蜗杆材质硬度差匹配的锡青铜材质，蜗杆表面做淬火硬化处理，跑合阶段能快速形成稳定的啮合接触面，降低长期运行的磨损速率。从安装边界来看，蜗杆轴两端预留了标准轴承位的轴径尺寸，可直接适配深沟球轴承的安装公差，轴端加工有键槽，用于连接动力输入侧的联轴器或者带轮，蜗轮的中心孔为带键槽的通孔结构，可直接套装在设备的输出轴上，不需要额外做转接法兰，啮合侧隙控制在0.02到0.05毫米区间，既可以补偿热变形带来的尺寸变化，也能保证正反转切换时的回程误差控制在合理范围，适配需要频繁换向的传动场景。实际运行过程中，这套结构的啮合接触为线接触形式，相比交错轴斜齿轮的点接触，承载能力有明显提升，同时蜗杆的导程角小于啮合副的当量摩擦角时，可实现反向自锁，也就是只能由蜗杆带动蜗轮转动，蜗轮无法驱动蜗杆，这一特性可用于提升设备的停机安全性，避免负载侧反向带动动力端出现意外动作。建模过程中严格按照渐开线齿面的啮合方程生成齿形，没有做简化的齿形替代，装配状态下的齿面接触区完全对齐蜗轮齿面的中间位置，不会出现偏载、齿端接触的问题，可直接用于工程样机的结构验证、装配干涉检查，也能作为传动方案选型阶段的参考模型，核对安装尺寸与周边结构的避让距离，避免设计阶段出现空间干涉问题。
