带液压补偿的高压容积式叶片泵结构

在液压传动系统的实际选型与结构设计场景中，高压工况下的容积效率衰减一直是困扰设计人员的核心问题，这款带液压补偿结构的高压容积式叶片泵，正是针对工程机械、重型锻压设备、高压注塑装备这类持续高压输出工况开发的动力元件。从实际使用场景来看，这类叶片泵常作为液压系统的核心动力源，为执行元件提供稳定的高压油液输出，相比普通齿轮泵，它在高压工况下的流量脉动更小，运行噪音更低，同时容积效率能保持在较高水平，适合对压力稳定性、输出平顺性有要求的中大型液压装备。

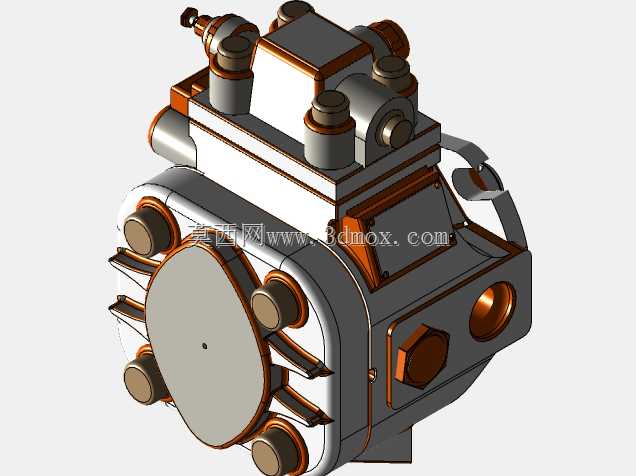

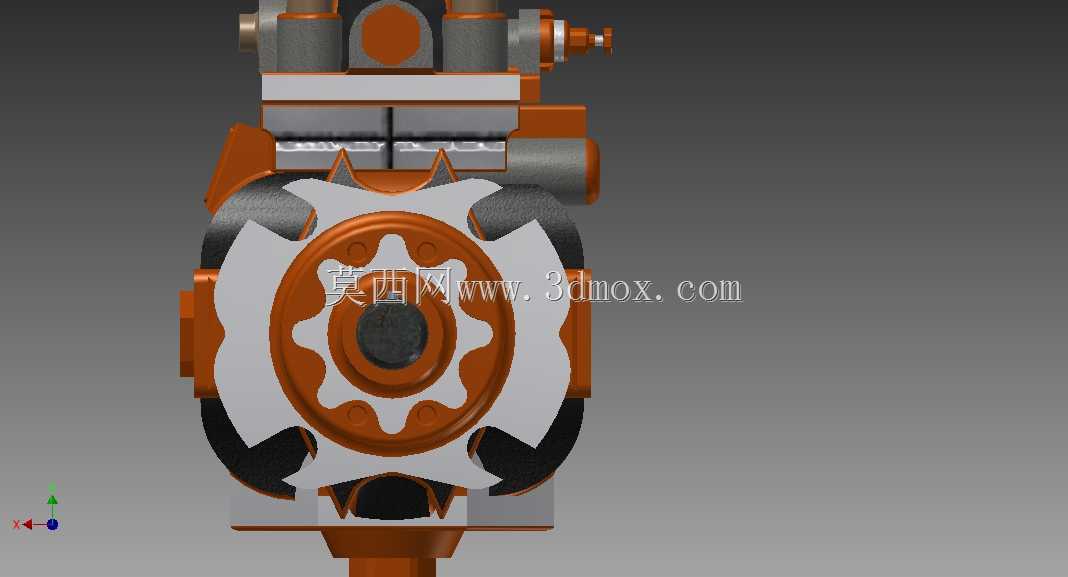

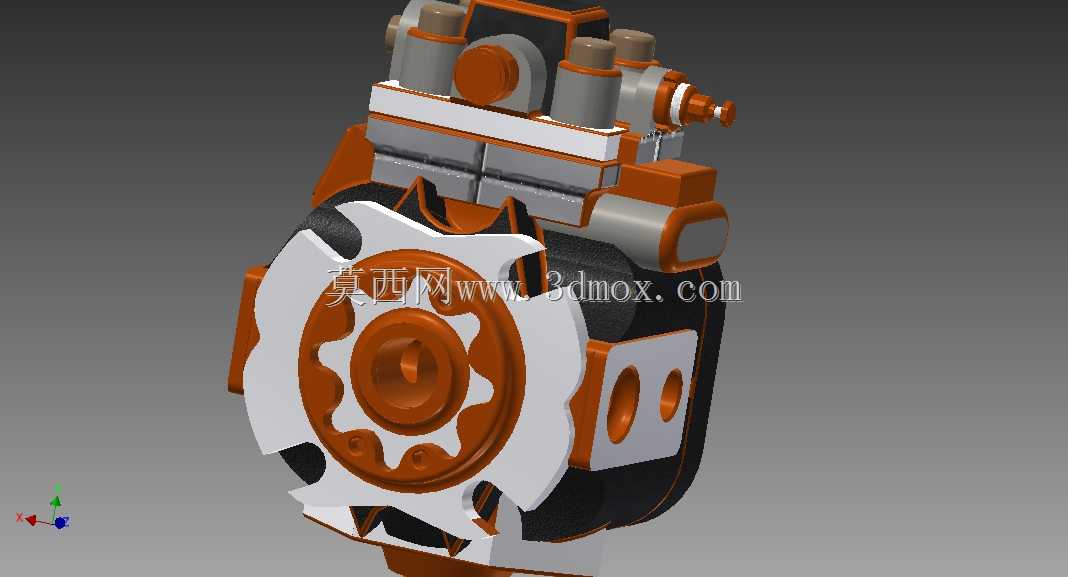

从结构设计思路上看，这款泵的核心设计点在于内置的液压补偿机构，当泵处于高压输出状态时，压力油会作用在补偿结构的承压面上，推动定子环与转子、叶片组件的配合间隙自动调整，抵消高压下零件变形、磨损带来的内泄漏增量，避免普通叶片泵在高压工况下容积效率快速下滑的问题。整体结构采用了侧板配流的设计，配流盘上的阻尼槽经过匹配设计，能在叶片完成吸排油切换的过程中平缓完成压力过渡，减少困油现象带来的压力冲击与运行噪音。转子与叶片的配合间隙经过严格控制，叶片在转子槽内的滑动顺畅度经过适配，既保证叶片在离心力和压力油作用下能可靠贴紧定子内曲面，又不会因为间隙过小出现卡滞、磨损加剧的问题。

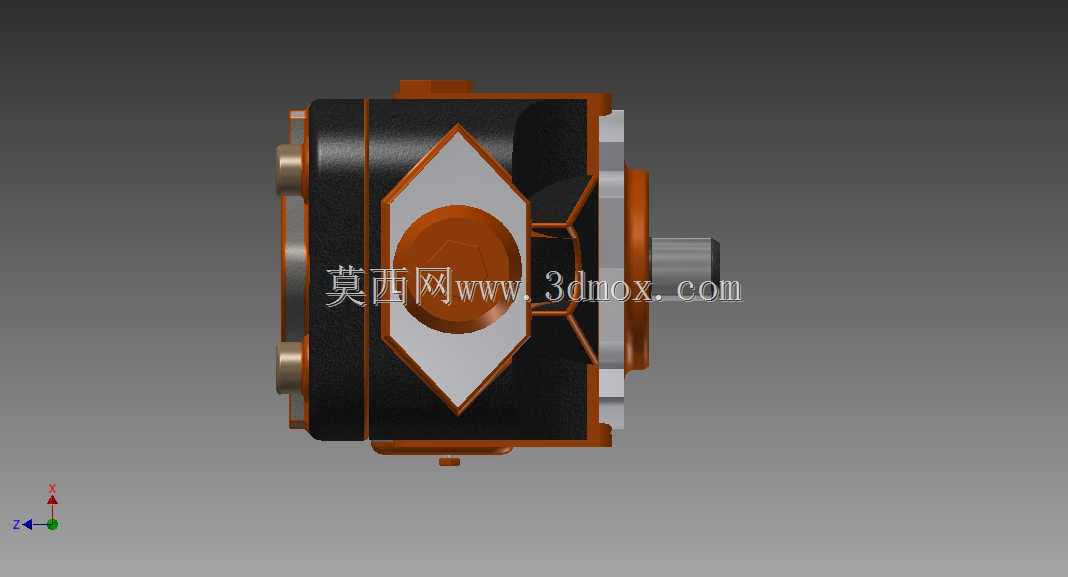

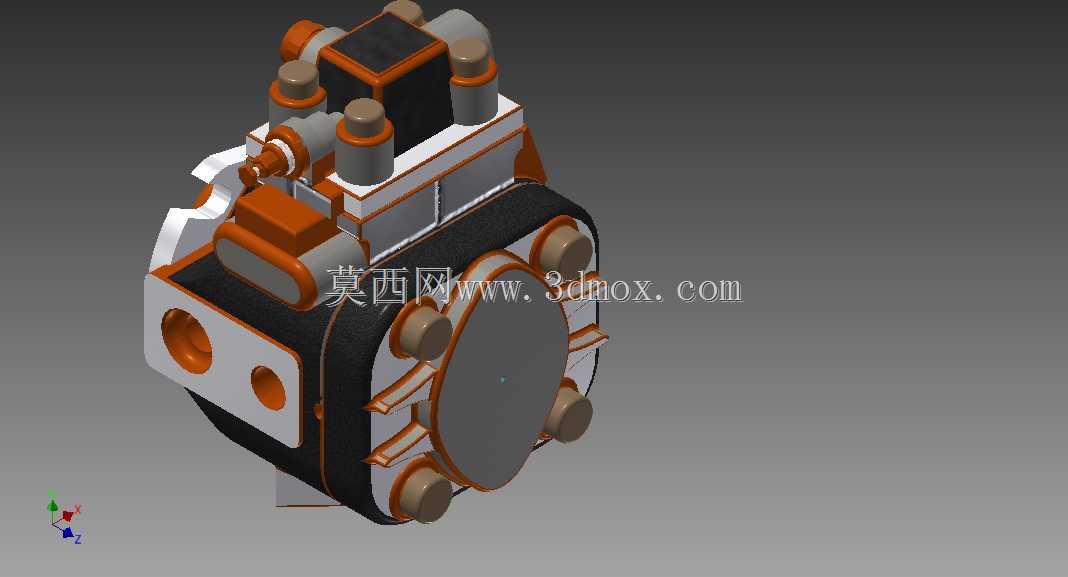

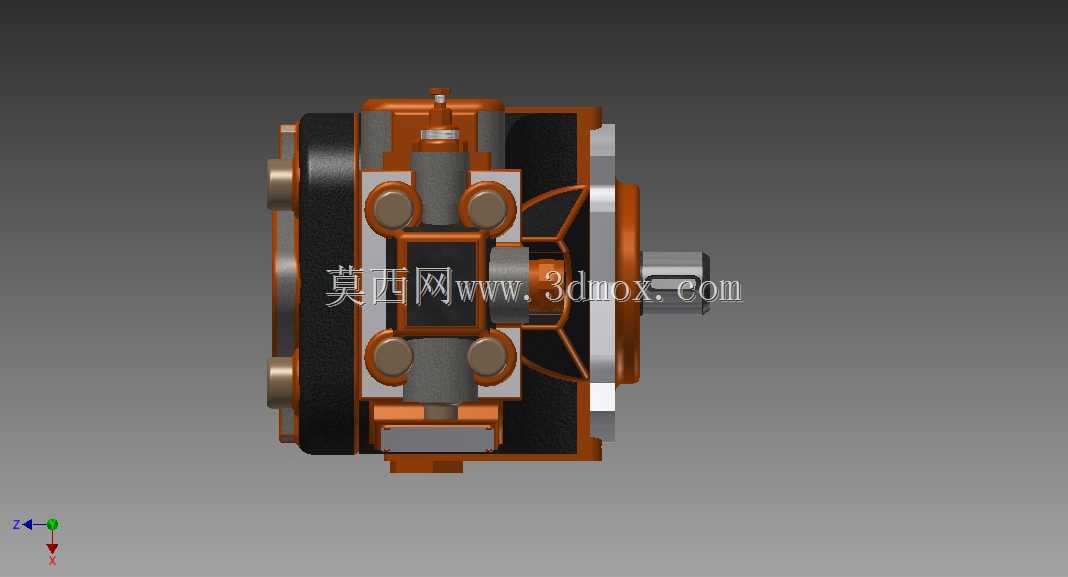

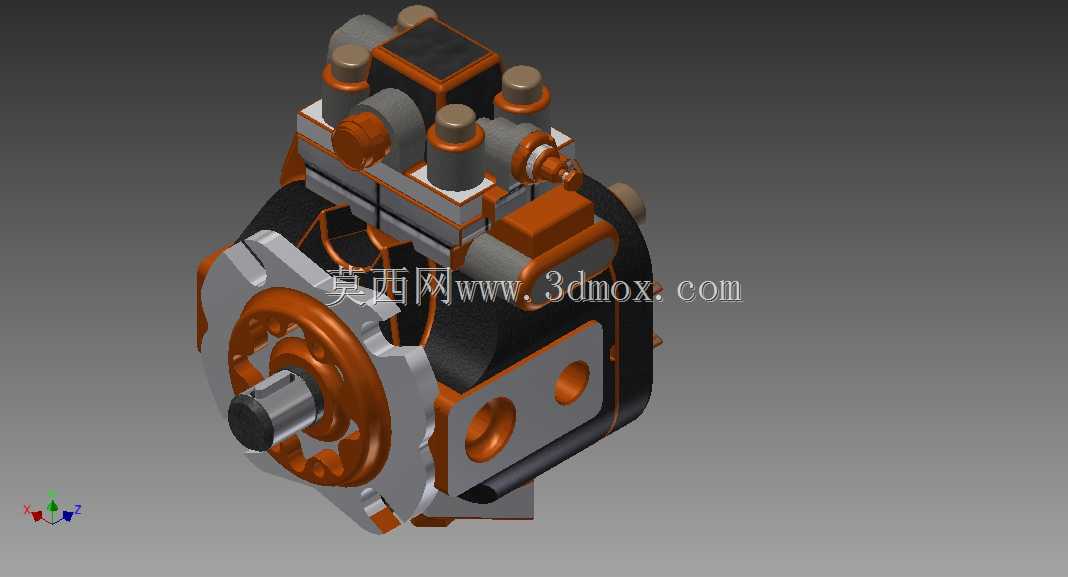

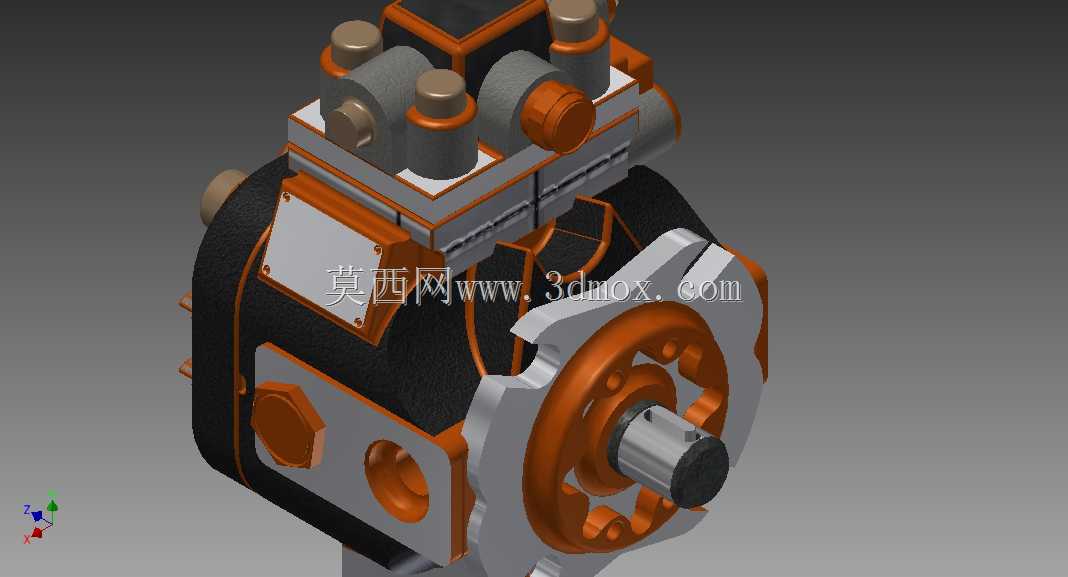

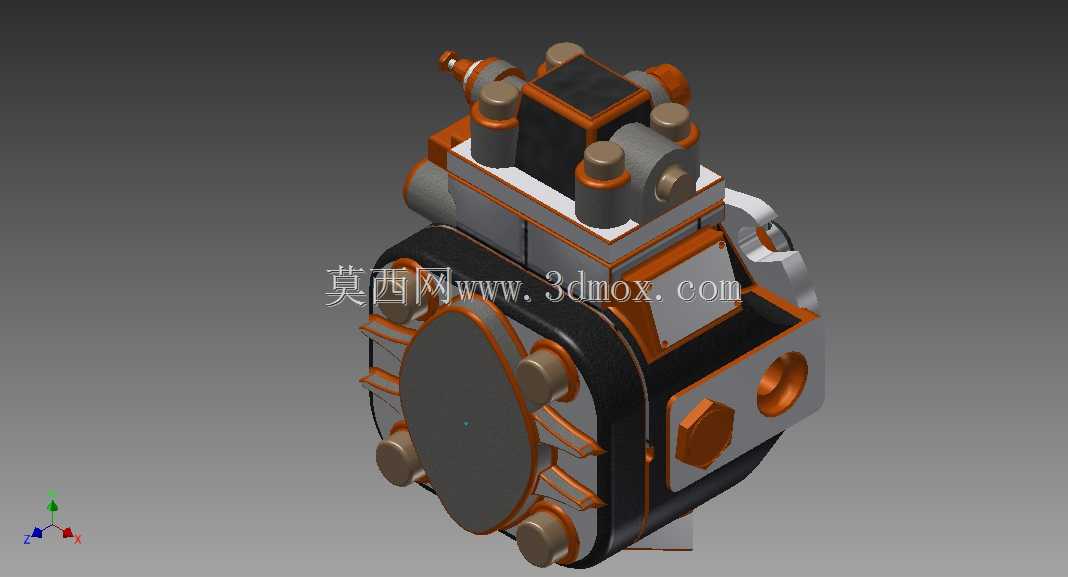

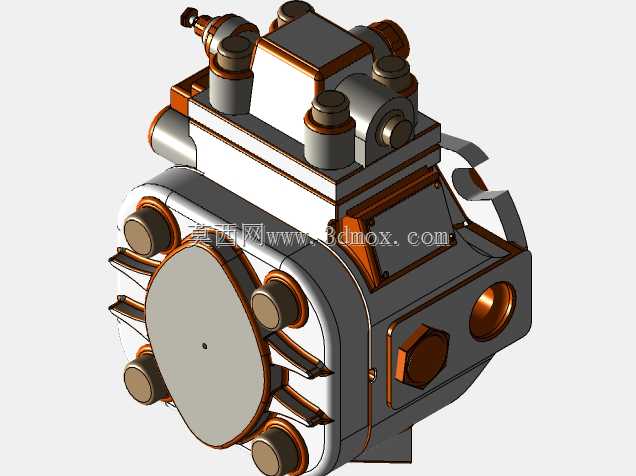

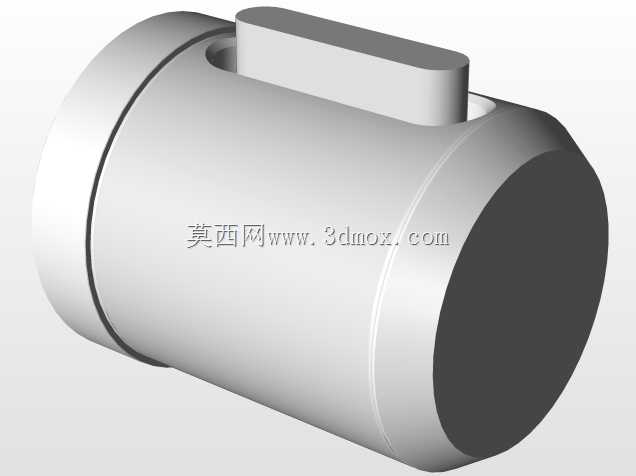

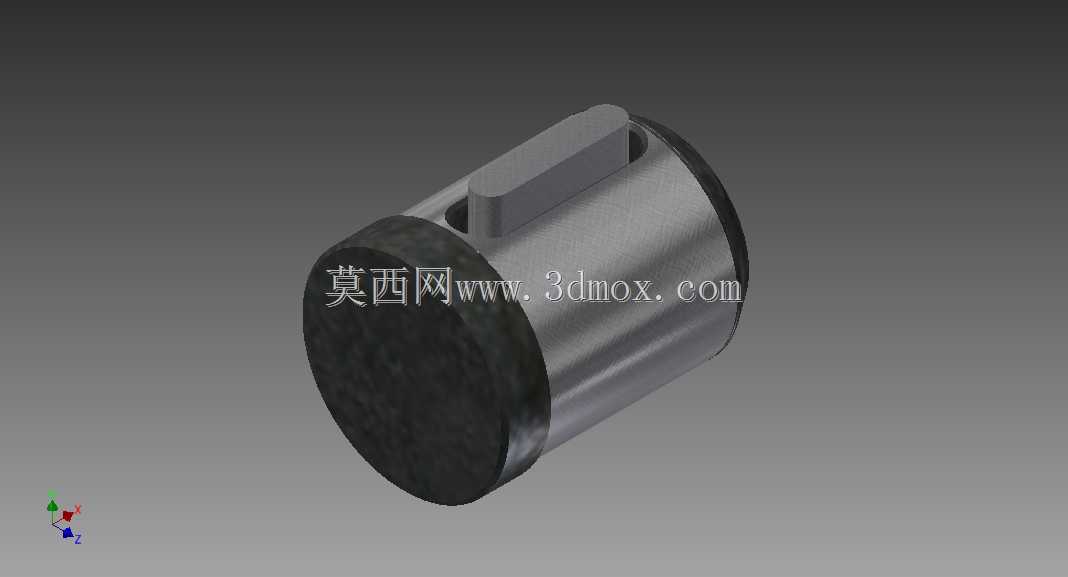

从安装边界与外形尺寸来看，这款泵采用了常见的法兰式安装接口，输入轴的轴伸尺寸、键槽规格匹配行业通用的安装标准，能直接适配多数标准液压站的电机输出端安装位，不需要额外定制过渡连接法兰。泵体上的进出油口采用螺纹连接形式，油口的通径尺寸匹配额定流量下的油液流速要求，避免通径过小带来的沿程压力损失。泵体的整体外形轮廓做了规整化设计，外部的调压、补油相关阀组集成在泵体上部，减少了外接管路的数量，能有效降低液压系统的管路泄漏点，同时缩小整个液压动力单元的占用空间。在实际建模过程中，各零件的配合公差、密封槽的尺寸规格都按照液压元件的行业设计规范设置，密封件的选型适配高压油液的工作环境，能保证长期运行下的密封可靠性，定子的内曲线轮廓经过优化，保证叶片在整个旋转周期内的径向运动速度变化平缓，减少叶片对定子内表面的冲击磨损，延长泵的整体使用寿命。
