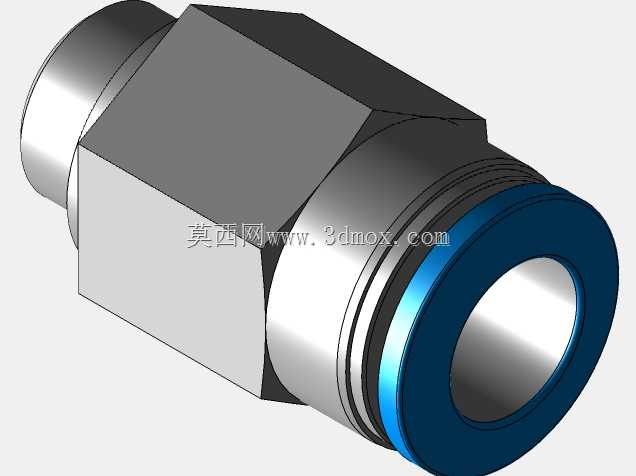

FESTO直筒G1/8 8mm推入式气动接头

这款直筒推入式气动接头，是气动回路搭建中极为常用的气路连接件，在轻工自动化生产线、小型气动工装、包装设备气路、实验室气动测试台等场景中都有广泛应用，主要用于实现硬质气动管路与气动元件接口的快速连通，无需额外套丝、缠生料带或使用卡套压接工具，单手即可完成管路插接作业，能大幅缩短气路装配的工时。

从结构设计来看，接头一端为G1/8圆柱管螺纹端，用于直接拧入电磁阀、气缸、气路分配块等带对应内螺纹接口的气动元件上，螺纹端的端面可搭配密封垫实现端面密封，避免管螺纹配合处的漏气问题；另一端为8mm管径的推入式快插端口，内部集成了不锈钢卡爪、丁腈橡胶密封圈与释放环，当8mm外径的气动硬管（尼龙管、PU管等）插入端口时，卡爪会自动卡紧气管外壁，密封圈则贴合气管外圆柱面实现径向密封，正常0-10bar工作气压下不会出现脱管或漏气问题，需要拆卸气管时只需按下端口处的蓝色释放环，卡爪就会松开，即可直接拔出气管，方便后期气路调整与维护。

外形上接头采用直筒等径过渡结构，中间的六角扳拧面是特意设计的受力部位，安装时可以用开口扳手卡住该部位施加扭矩，避免拧入螺纹时接头整体转动划伤其他部件，也能防止过度拧入导致螺纹滑牙或接头开裂。安装边界方面，螺纹端拧入对应内螺纹接口时，需预留至少12mm的轴向空间用于扳手操作，快插端则需要预留至少20mm的轴向空间用于气管插拔操作，接头整体最大外径约14mm，在密集排布的气路阀岛区域布置时，相邻接头的中心距建议不小于16mm，避免扳手操作空间不足或气管弯折半径过小影响气流通畅。

在实际选型使用中，这类直型接头适合气路走向为直线对接的场景，相比弯通接头不会改变气路走向，气路流道为直通结构，气流压力损失极小，适合对气路响应速度有要求的高频动作气动回路，比如小型气缸的直接供气连接、气动吸盘的真空回路连接等场景都能适配。设计建模时，需要重点保证快插端内孔与螺纹端内孔的同轴度，否则会出现气流偏折、局部紊流导致的异常噪音，同时六角扳拧面的对边尺寸需要符合标准扳手的尺寸公差，避免现场安装时出现扳手打滑无法施力的问题，快插端的释放环突出高度也要控制在合理范围，既保证按压时有足够的行程松开卡爪，又不会因为突出过多在狭小空间内被误碰导致气管脱开。
