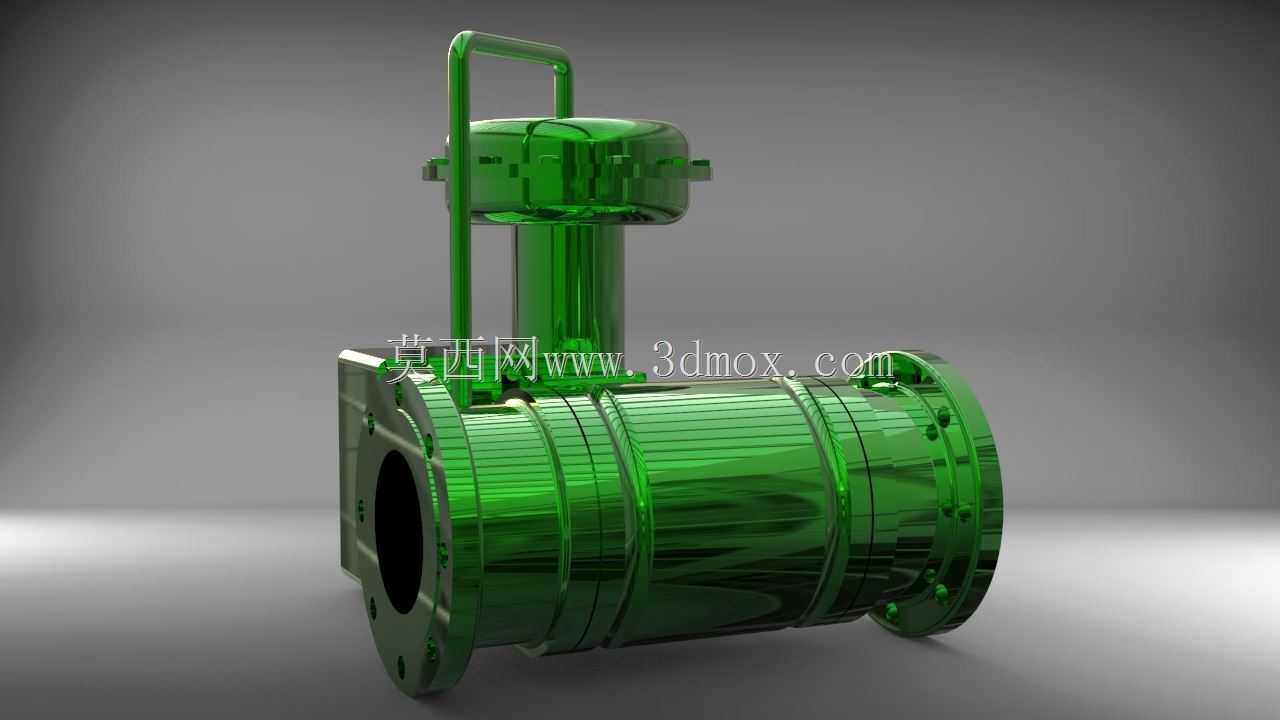

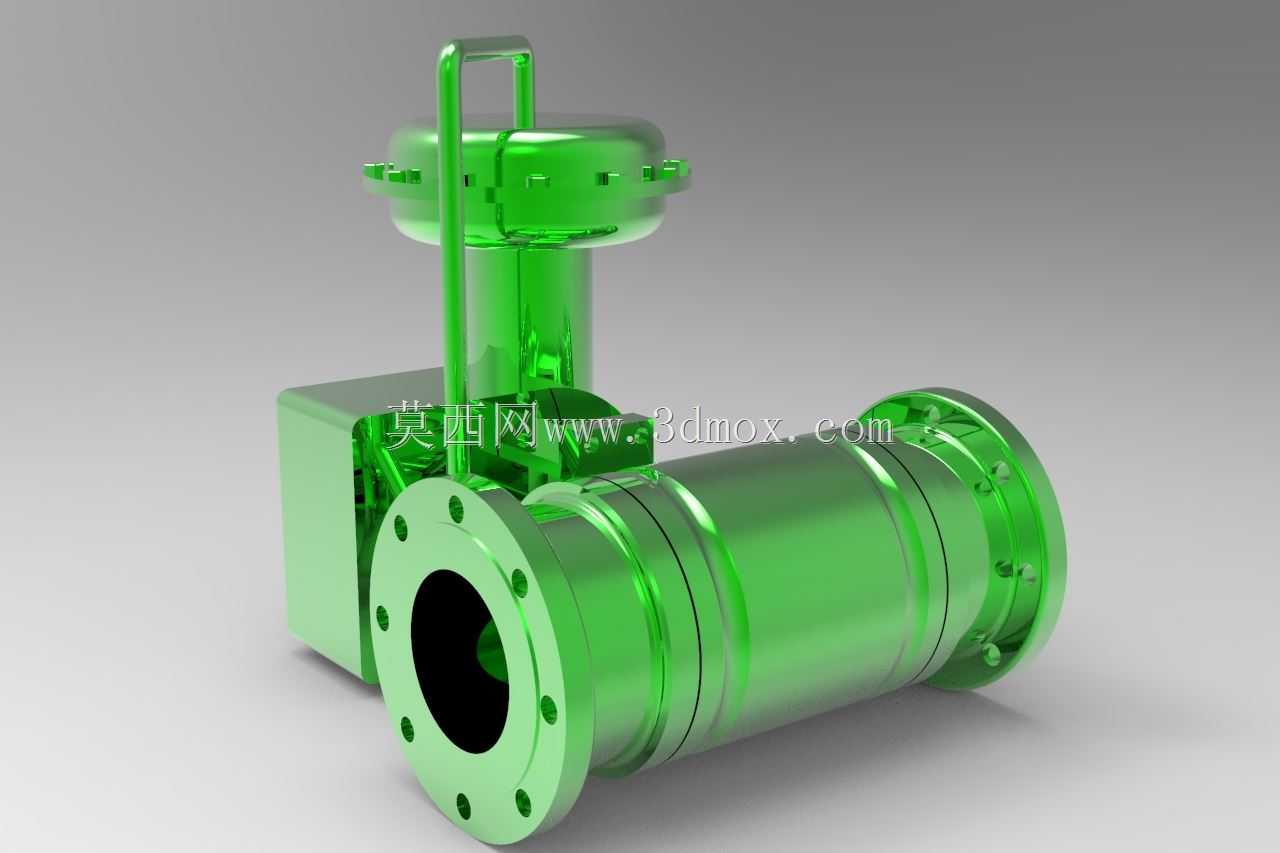

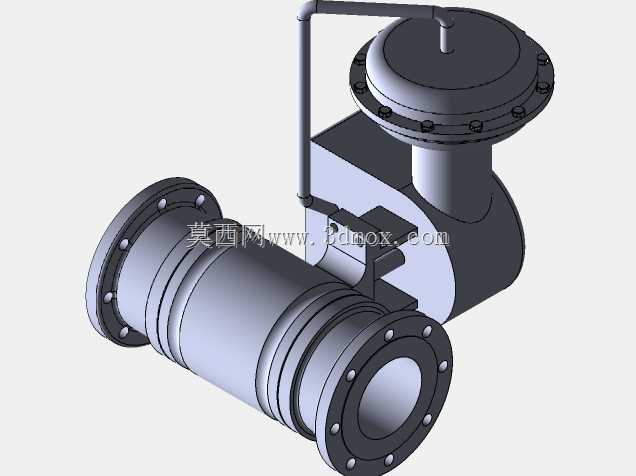

绿色涂装法兰式费希尔控制阀结构设计

这款法兰连接式控制阀的三维结构设计，首先要匹配化工、油气输送、市政水处理这类工业管路的实际安装工况，这类场景下管路内介质多带压、部分存在腐蚀性，阀体采用通径等径的直通式流道设计，能最大程度降低介质流经阀件时的压损，避免流道突变带来的紊流、冲蚀问题，延长阀件整体使用寿命。从结构设计逻辑来看，上部的执行机构采用立式布置，配套的手动操作旁通管路直接集成在执行机构侧方，不需要额外加装旁通操作组件，既压缩了阀件整体的安装高度，也方便现场运维人员在气动或电动执行机构故障时，直接就地手动操作截断或调节管路流量，不需要额外搭设操作平台。阀体两端采用标准法兰连接结构，法兰端面的螺栓孔位完全匹配对应压力等级的管路法兰标准，安装时不需要额外加工转接法兰，能直接对接同通径的工业管路，法兰密封面采用凸面设计，适配缠绕式垫片或金属环垫，满足不同压力等级管路的密封要求，避免介质沿法兰结合面泄漏。执行机构与阀体的连接采用支架式过渡结构，支架上预留的安装孔位可以适配不同行程的执行组件，设计阶段就考虑了后续执行机构更换、维护的拆装空间，不需要拆解阀体主结构就能完成执行组件的更换作业，大幅降低现场运维的工作量。流道内部的阀芯采用等百分比流量特性设计，在小开度工况下能精准控制介质流量，避免大开大合带来的管路水击问题，适配需要精准调节流量、压力的工艺管路场景，比如化工反应釜进料管路、油气长输管线的调压支路、市政供水的流量调节节点。阀体外部的加强筋沿流道轴向均匀布置，既提升了阀体整体的承压能力，也避免铸件冷却过程中出现壁厚不均、应力集中的问题，筋条的高度和宽度经过受力校核，在满足结构强度的前提下尽可能控制阀体整体重量，降低管路支撑结构的载荷。上部执行机构的外壳采用防护式结构，接线口、气路接口的位置都预留了标准安装螺纹，现场布线、接气时不需要额外加工转接接头，执行机构顶部的位置指示器直接与阀杆联动，现场巡检人员不需要拆解阀件就能直观判断阀门的开度状态，快速排查管路故障。设计过程中还考虑了安装边界的预留，阀体侧方与管路支架、相邻阀件的操作空间都做了干涉校核，保证安装后手动操作手柄的转动范围内没有遮挡，执行机构的拆装路径上没有其他管路组件阻碍，不需要额外调整周边管路布局就能完成阀件的安装与后期维护。
