模块化新能源车辆充电支架概念设计

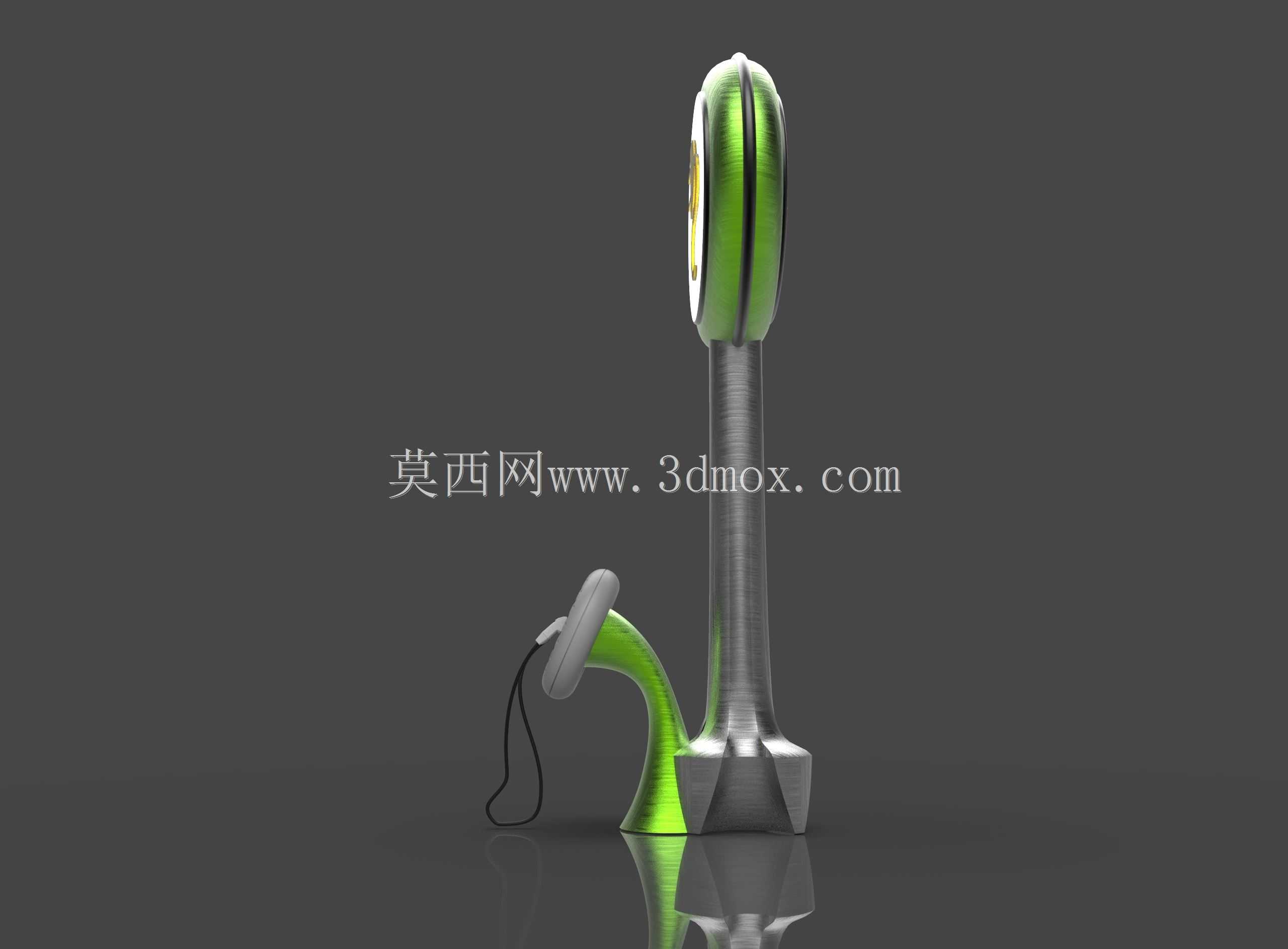

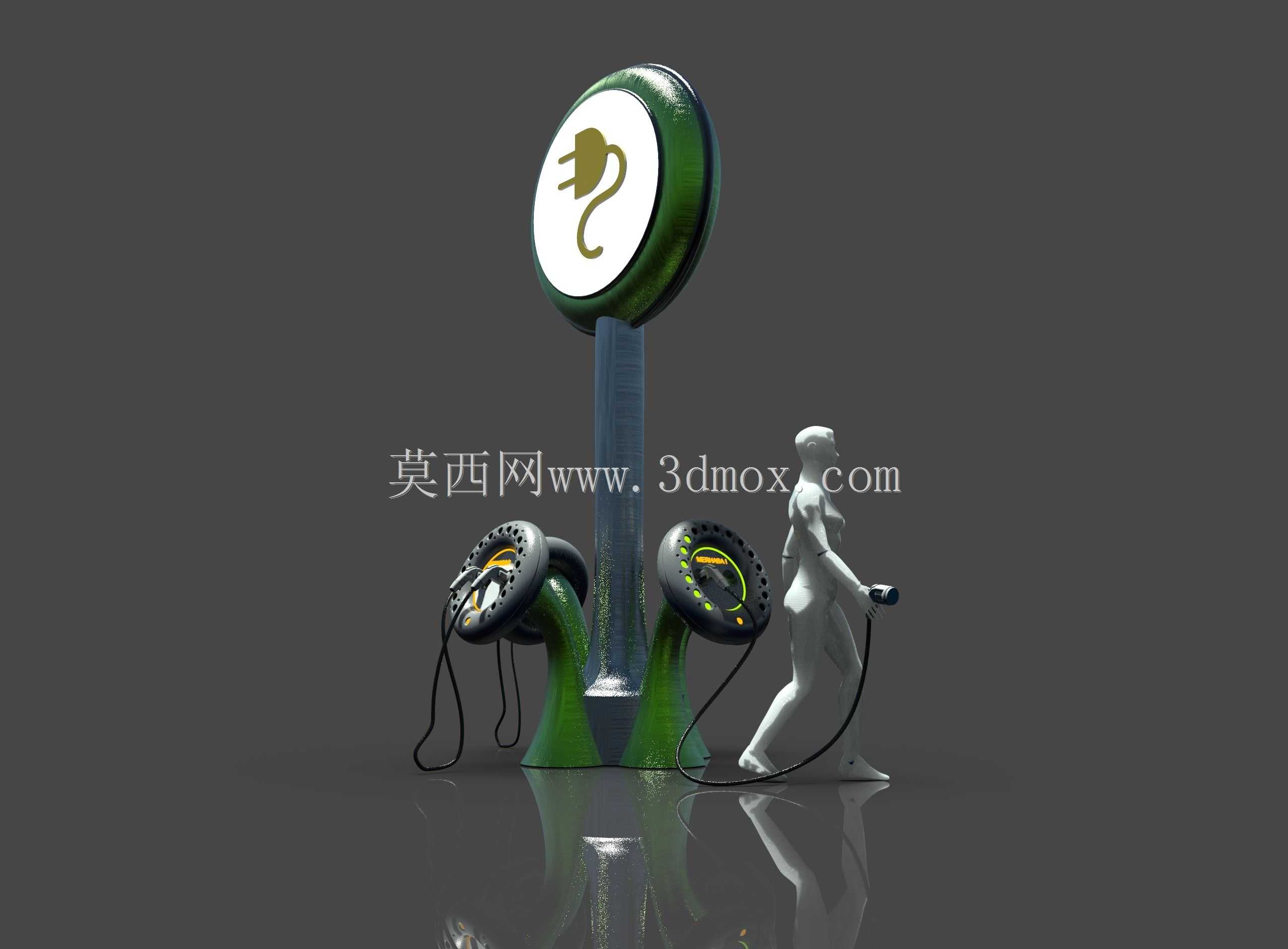

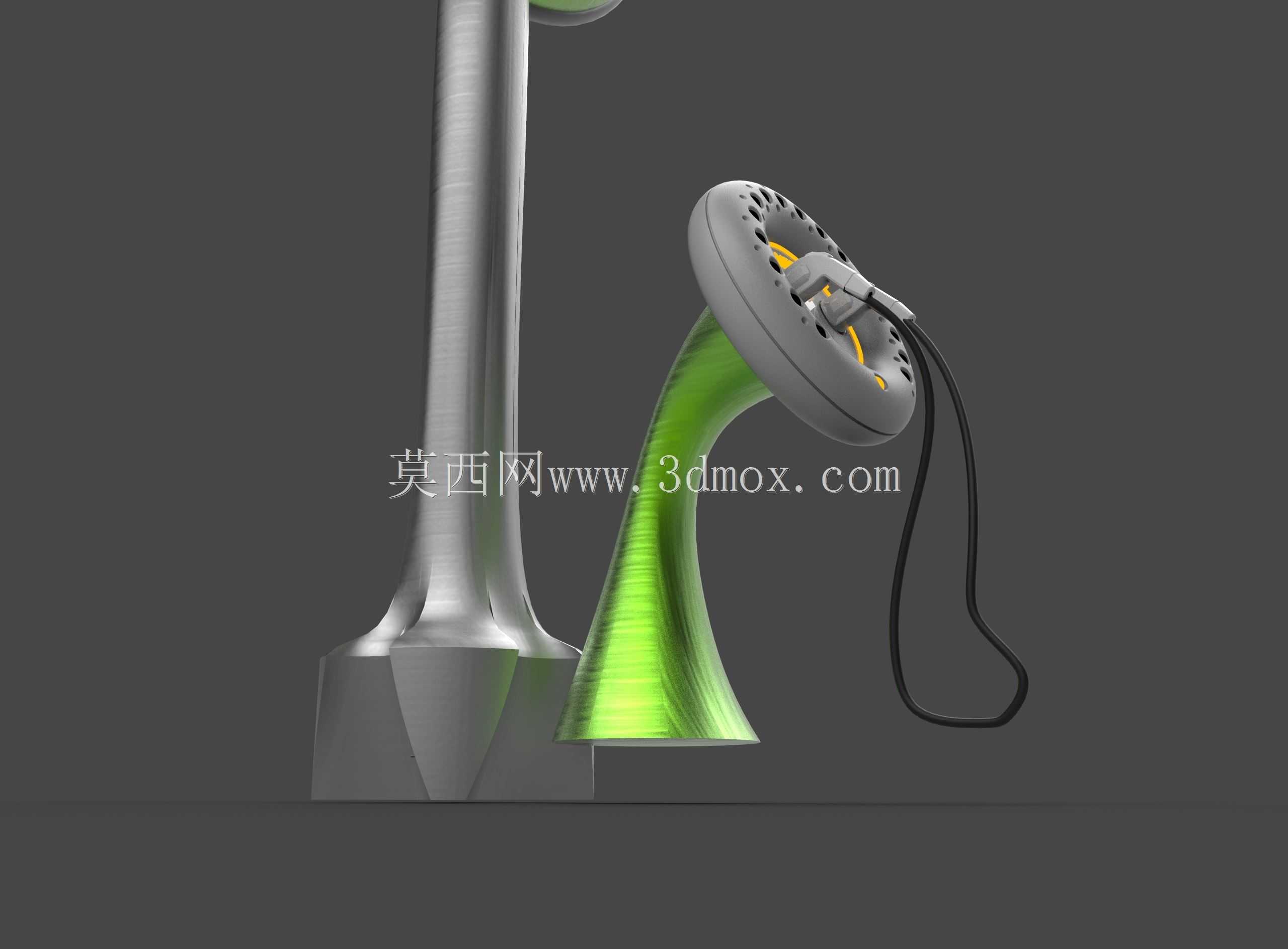

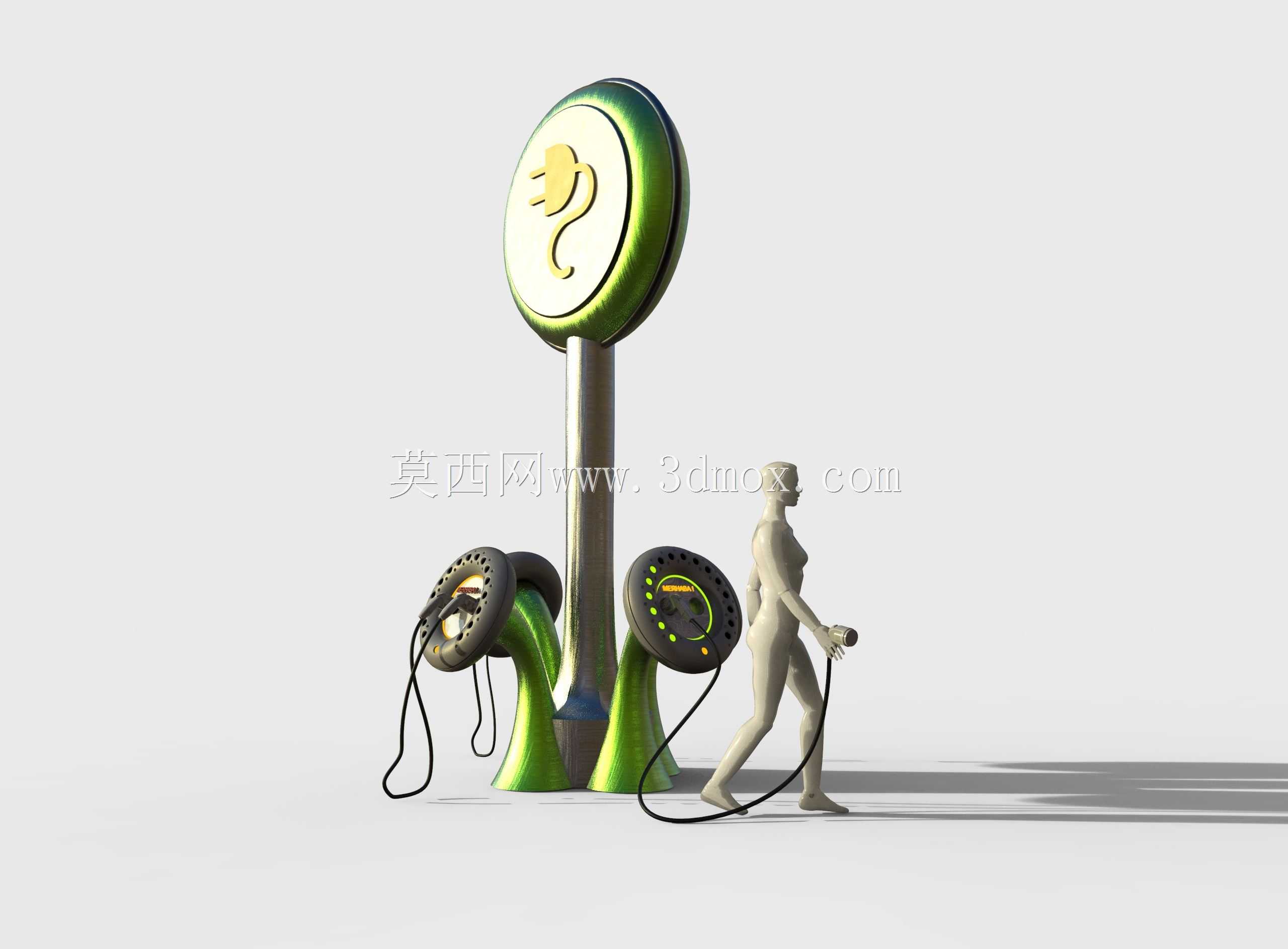

这款模块化车辆充电支架，主要面向公共场站、商业综合体停车场、社区集中充电区等多场景的新能源车辆补能需求设计，核心解决传统充电设施布线杂乱、枪头易拖拽磨损、不同车型适配性差、后期扩容改造成本高的实际工程问题。从功能实现逻辑来看，支架采用多接口模块化集成思路，每个独立充电单元可独立输出补能接口，无需对主立柱进行大规模拆改即可增减充电枪位，适配不同规模场站的容量配置需求，日常运维时可单独更换故障单元，无需整体停运整套设备，大幅降低运维阶段的停机时长与配件更换成本。设计阶段充分考虑户外使用的人机交互边界，主立柱顶部设置醒目的充电状态标识，采用高辨识度的图形化提示，驾驶员在数十米外即可快速识别空闲桩位，减少场站内部的寻位绕行时间。充电枪挂座采用仿生弧形承托结构，枪头放置后自然形成向下的倾角，可避免雨水顺着枪线流入接口内部造成的接触件氧化、短路隐患，挂座边缘做了圆弧过渡处理，取放枪头时不会剐蹭枪身线缆外层，延长充电线缆的实际使用寿命。安装层面，支架主底座采用预埋式固定结构，安装时需匹配场站硬化地面的预埋深度要求，主立柱与底座采用法兰盘螺栓连接，安装定位公差控制在合理范围内，可抵消地面轻微沉降带来的立柱倾斜问题。每个充电单元的出线口设置在承托结构的侧下方，线缆自然下垂的弯曲半径符合线缆使用的最小弯曲半径要求，避免长期小角度弯折造成的线芯断裂。考虑到不同车型的充电口位置差异，支架的枪线预留了足够的操作长度，配合挂座的可微调角度设计，无论是乘用车侧方充电口、还是商用车尾部充电口，操作人员都可以顺畅完成插枪动作，无需过度拉扯线缆。整体结构的受力经过校核，主立柱可承受户外常规风力载荷，每个挂座可承受充电枪带线的长期悬挂载荷，不会出现长期使用后的结构变形、下垂问题。模块化的设计思路也让场站后续升级改造更灵活，如需更换更高功率的充电模块，只需替换对应单元即可，无需重新开挖地面布设管线，适配新能源补能技术快速迭代的行业特性。
