二级压缩机泵转子结构设计

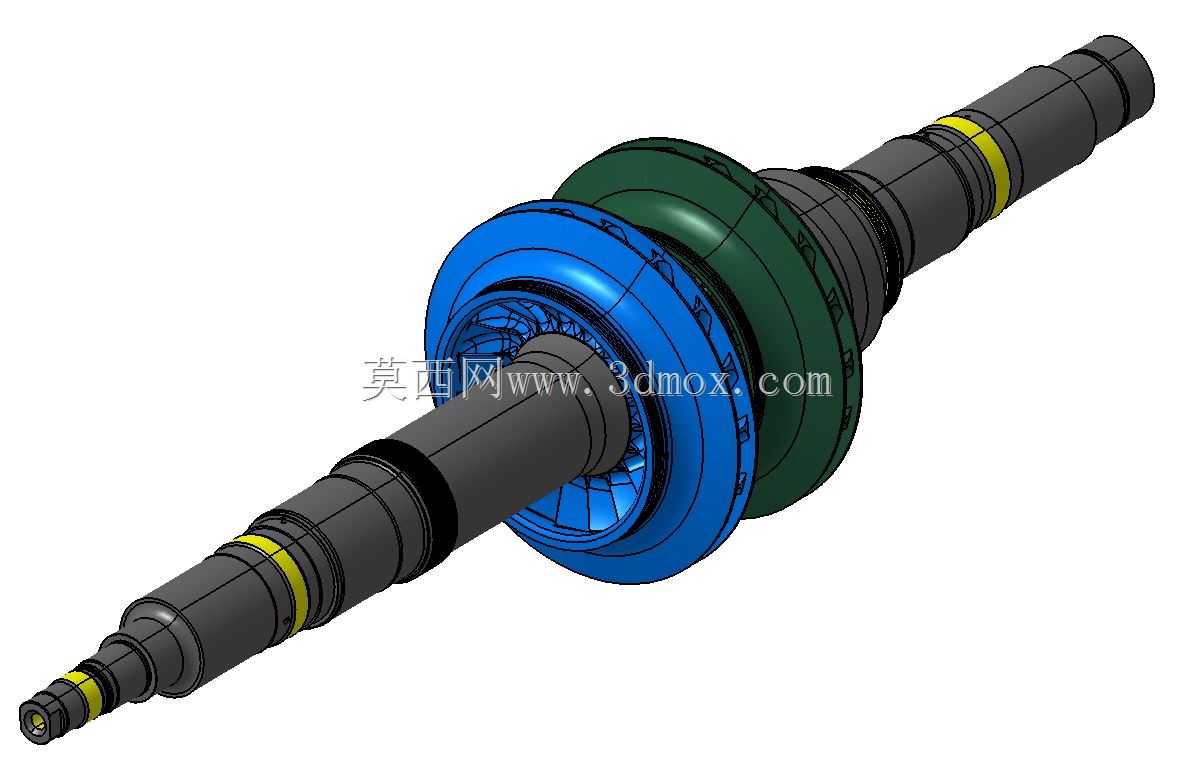

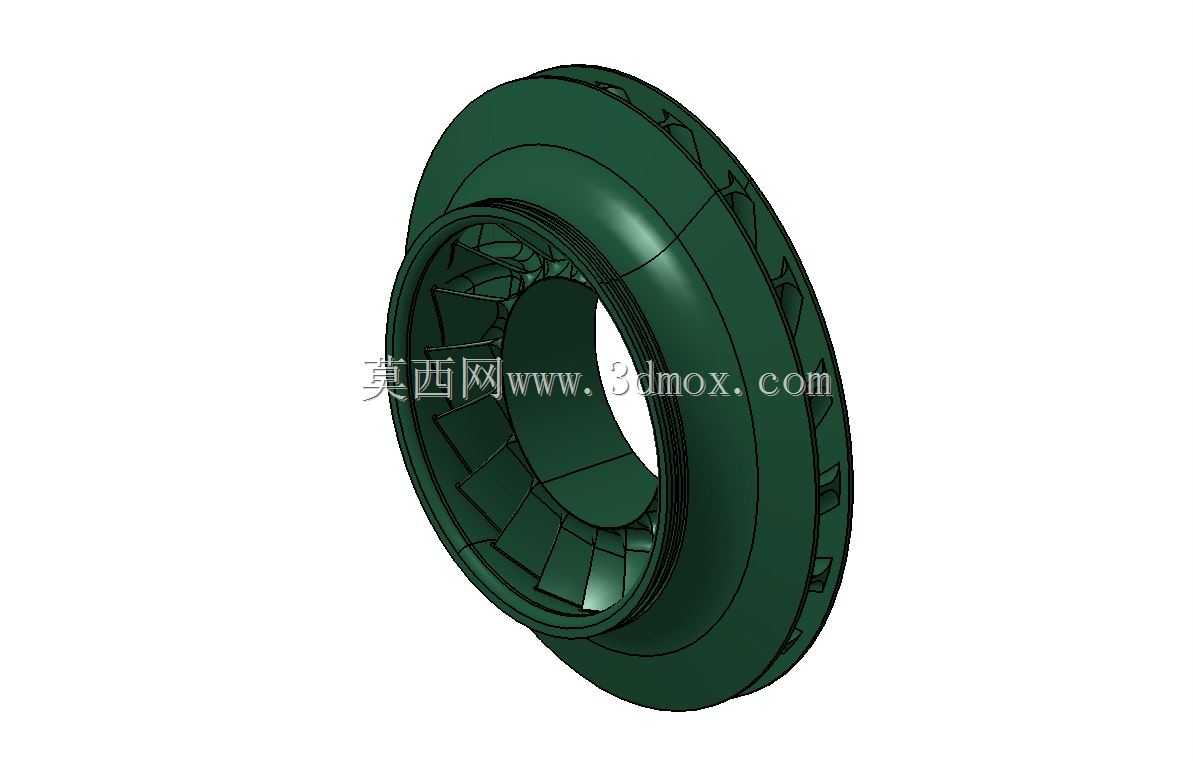

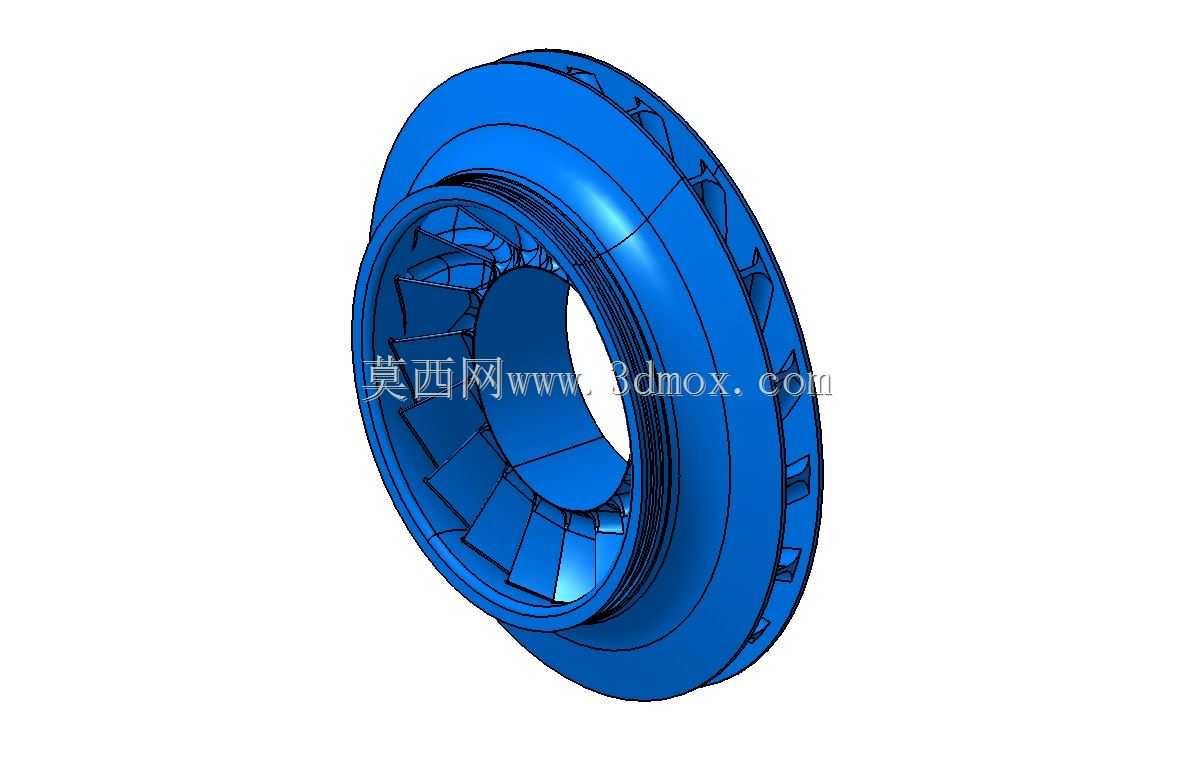

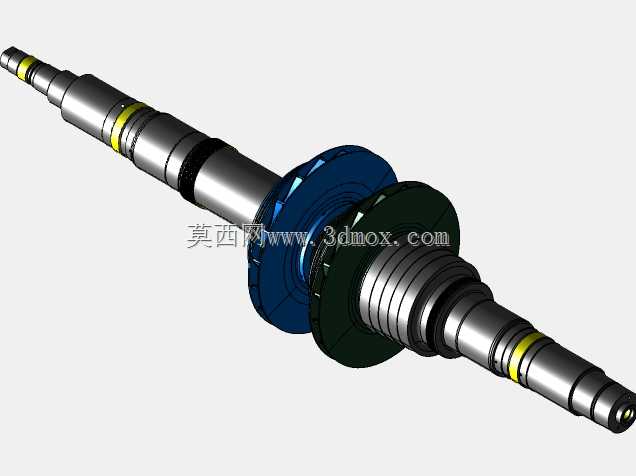

这款二级压缩机转子是流体压缩设备的核心动部件，主要应用于中小型离心式压缩机、增压泵类设备的动力传递与流体增压环节，在工业气源供给、化工流程气体输送、车用增压系统等场景中承担核心做功功能。从结构设计来看，整体采用阶梯轴搭配两级叶轮的集成布局，轴身沿轴向设置多组轴肩定位结构，用于匹配轴承、密封件、轴套的安装定位，每段轴径的公差配合需结合过盈装配、过渡配合的不同需求设定，避免运行过程中出现叶轮窜动、密封偏磨的问题。两级叶轮分别对应不同的压缩级参数，靠近轴端的小直径叶轮为高压级，大直径叶轮为低压级，叶轮与轴的连接采用过盈加键槽的复合固定方式，可承受高转速下的扭矩传递与离心载荷，叶轮的流道型线经过气动优化，可减少气体流动过程中的涡流损失，提升压缩效率。轴身预留的多组环形槽位用于安装迷宫密封、O型圈等密封组件，可阻隔压缩腔与轴承腔的介质互窜，避免润滑油进入压缩流道污染介质，同时防止高压气体泄漏影响压缩效率。从安装边界来看，转子的轴向总长度需匹配压缩机壳体的内腔轴向尺寸，两端轴颈的直径与轴承座的安装孔位适配，安装时需先完成叶轮与轴的热装工序，再依次套装密封件、轴承内圈，整体做动平衡校正，平衡精度需达到G2.5级以上，才能保障高转速运行下的振动值在允许范围内。设计过程中需重点核算轴的临界转速，确保工作转速避开临界转速区间，防止出现共振问题，同时叶轮的强度校核需覆盖最高工作转速下的离心应力、气流交变载荷，避免长期运行出现叶轮疲劳开裂的问题。轴端的连接结构用于与驱动端的联轴器对接，传递电机输出的扭矩，轴身的台阶结构同时承担轴向定位作用，配合轴承的轴向固定可限制转子的轴向窜动量，保障叶轮与壳体流道的对中精度，减少级间泄漏。
