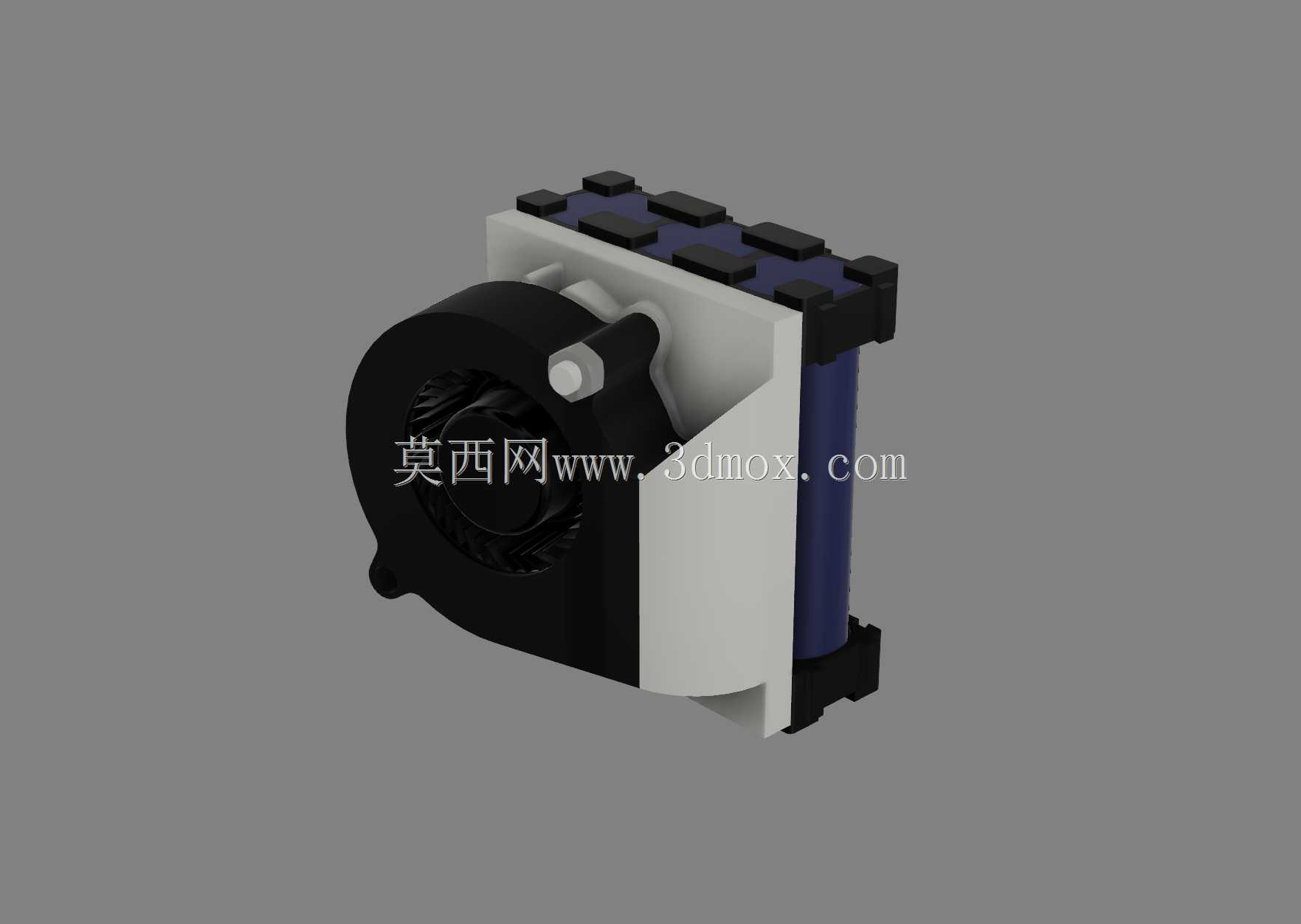

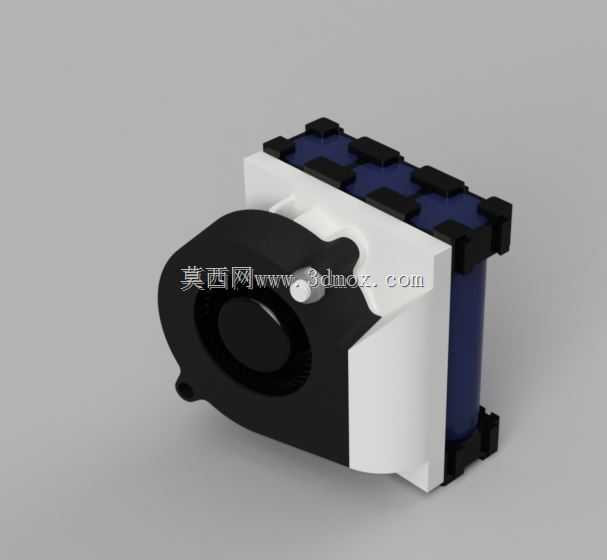

18650电池组配套径向风冷散热结构

在小型储能、便携动力设备、消费类电子供电模组的结构设计场景中，18650圆柱电芯的成组散热一直是影响电芯循环寿命、放电稳定性的核心设计要点，这款适配标准18650支架系统的冷却模块，正是针对密集排布电芯的局部温升问题开发的风冷配套结构。不同于常规贴附在电芯组侧面的直吹式风冷结构，这款模块采用径向离心风扇作为风源，离心风扇的出风方向平行于电芯排布平面，能够顺着电芯侧壁形成均匀的扫掠气流，避免轴流风扇直吹时中心区域风速高、边缘电芯风量不足的散热不均问题。结构设计上，模块主体的导风壳体采用一体化卡扣结构，可直接卡接在标准18650电芯支架的侧部安装位，安装过程无需额外加装密封垫片，壳体与支架贴合面的止口结构直接实现风道密封，减少装配工序的同时避免风压泄漏。模块支持多单元并排拼接使用，相邻冷却模块的对接面设置有定位凸台与卡槽，无需额外连接件即可实现多组模块的连续装配，适配不同串并数量的18650电芯组散热需求。安装边界方面，配套的径向风扇规格为50mm×50mm×15mm，采用尼龙螺母配合M4规格紧固件完成风扇与导风壳体的固定，整体模块突出电芯支架的厚度控制在60mm以内，不会额外占用过多的设备内部空间，导风通道的进风口设置在风扇侧部，出风口正对电芯组的间隙通道，能够将冷风直接导入电芯之间的空隙，带走电芯充放电过程中产生的焦耳热。从结构适配性来看，这款冷却模块不需要对现有标准18650支架做任何结构修改，可直接作为外挂散热组件加装在已完成设计的电芯组上，对于需要提升放电倍率、优化高温工况下电芯性能的设备来说，能够在不改动原有成组结构的前提下快速完成散热升级。导风壳体的风道型线经过平滑过渡处理，能够减少气流在壳体内部的涡流损耗，降低风扇运行时的风噪，同时提升出风的均匀性，确保每一颗靠近模块的电芯都能获得足够的冷却风量，避免局部电芯过热导致的整组性能衰减。
