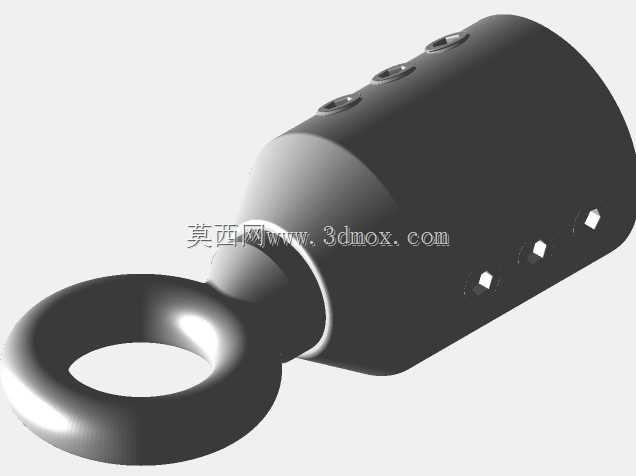

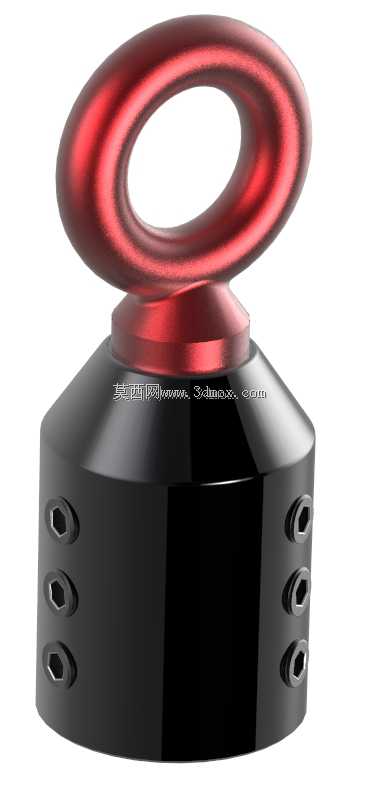

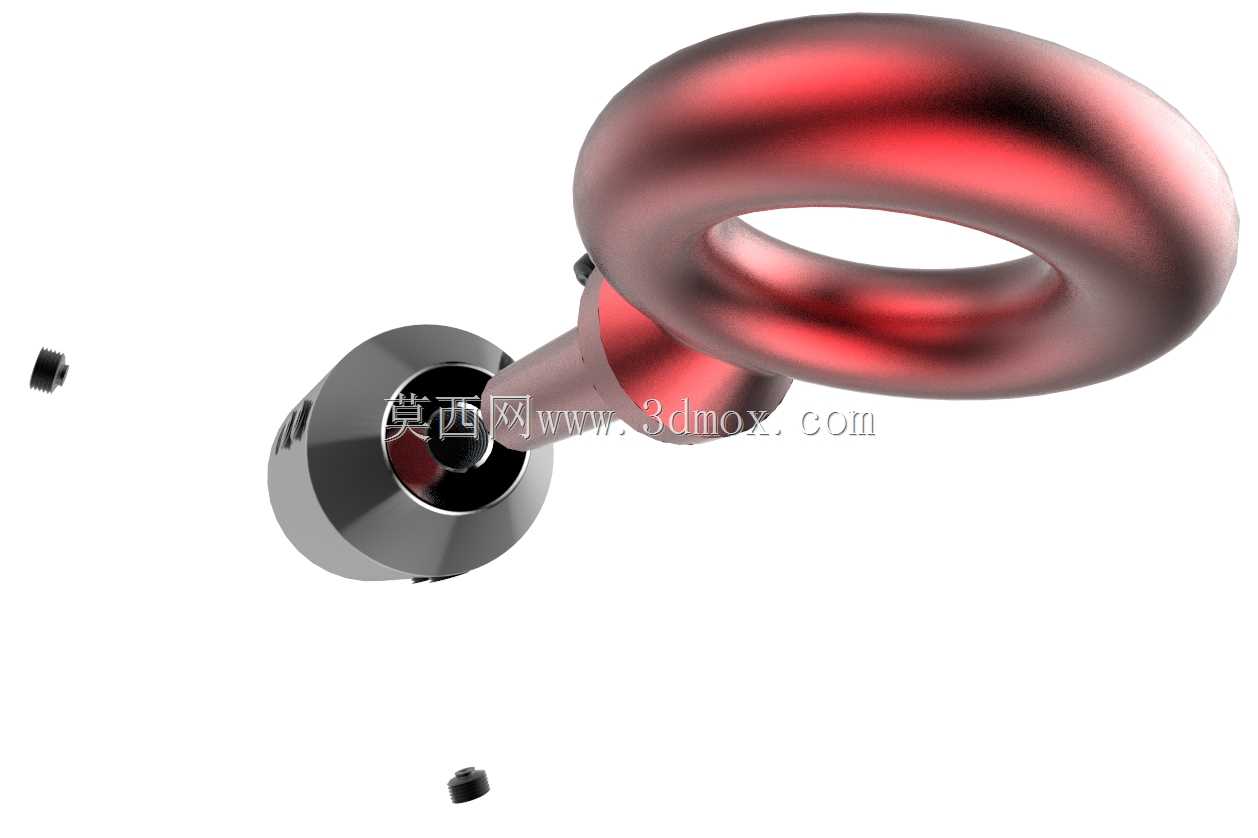

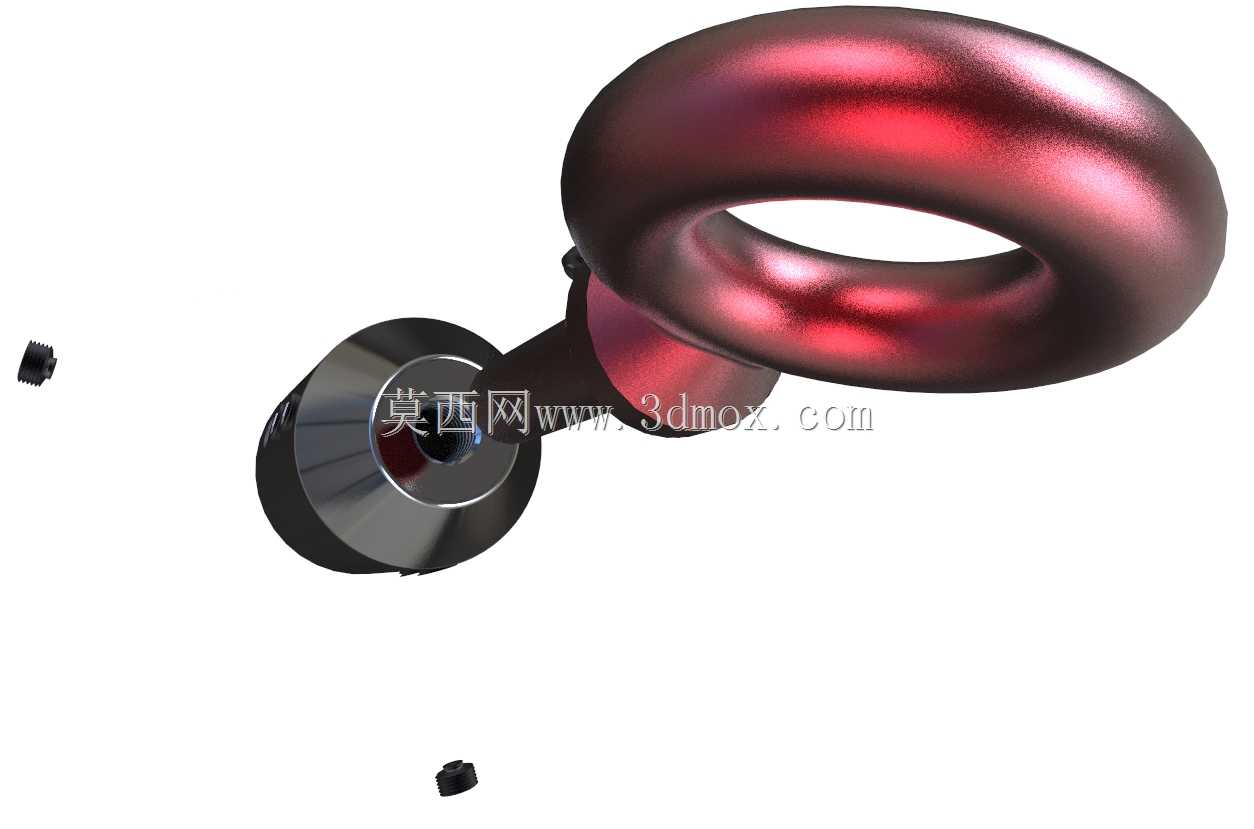

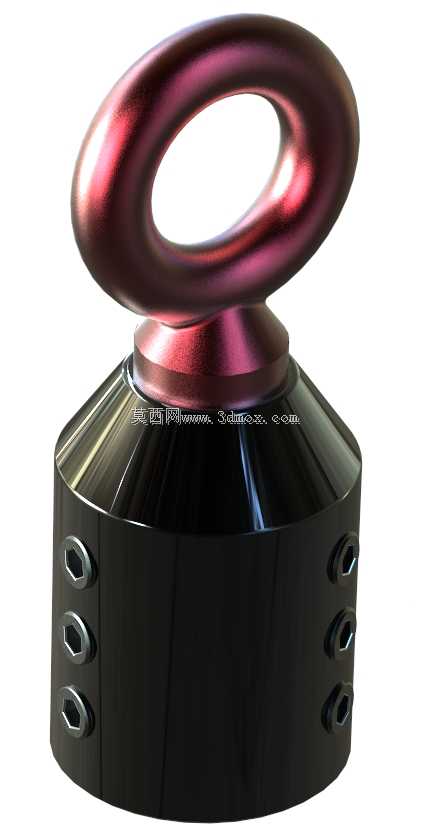

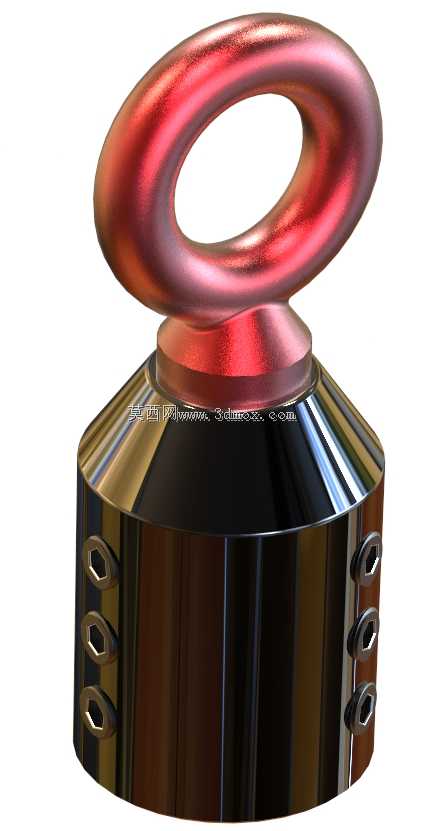

三芯电缆拉线孔端连接构件

在电气柜布线、户外设备线缆引入、机电设备内部走线等场景中，三芯电缆的端部固定与防护一直是布线作业里容易被忽略却直接影响线缆使用寿命的环节，这款拉线孔端构件正是针对这类场景设计的专用连接件。从实际使用需求出发，该构件首先要解决的是三芯电缆穿过设备壳体时的定位问题，避免线缆在设备运行过程中因拉扯、晃动导致接线端子松脱，或是线缆外皮与壳体开孔边缘长期摩擦破损引发漏电、短路故障。设计时优先考虑了安装的便捷性，环形握持结构的弧度完全贴合人手施力角度，现场布线作业时无需额外工具即可完成初步的穿线对位，后续配合锁紧结构就能实现线缆的轴向固定，能承受常规布线作业中的拉线牵引力，不会出现构件滑脱或是线缆窜动的情况。构件的穿线端做了渐变式的孔径过渡，适配常规外径的三芯橡套电缆、控制电缆，内壁做了圆弧倒角处理，没有尖锐棱角，穿线过程中不会刮伤电缆外护套，哪怕是带屏蔽层的控制电缆，穿设时也不会划破屏蔽层影响屏蔽效果。从安装边界来看，构件的穿线端外径匹配设备壳体上常见的标准开孔尺寸，不需要现场对开孔进行二次扩孔或打磨，环形结构的外径控制在合理范围，不会占用柜内过多的布线空间，哪怕是密集布线的电气柜内，相邻的线缆构件也不会出现安装干涉。构件的连接端做了防滑的滚花处理，和设备壳体安装位配合时能增大接触摩擦力，长期使用不会因为设备振动出现松动移位，环形部分的表面做了光滑处理，没有毛刺飞边，作业人员操作时不会划伤手部。在实际选型适配时，要注意匹配所穿电缆的外径，确保穿入后锁紧件能完全抱紧电缆外护套，实现IP等级对应的防护效果，避免灰尘、水汽顺着线缆与构件的间隙进入设备内部。这类构件在户外配电箱、小型机电设备、移动式电气设备的线缆引入位置应用十分广泛，相比普通的橡胶护线圈，它自带的拉线握持结构能在穿设长距离线缆时提供更方便的施力点，大幅降低布线作业的难度，同时金属质感的结构强度更高，抗老化性能优于纯塑料护线件，在温差较大的户外环境下也不会轻易脆裂失效。建模过程中对各部分的配合公差做了合理预留，穿线端与锁紧件的配合间隙控制在合理范围，既不会因为间隙过大导致防护失效，也不会因为间隙过小造成装配困难，环形结构的壁厚经过受力验证，能承受常规布线时的拉拽力，不会出现受力断裂的情况。
