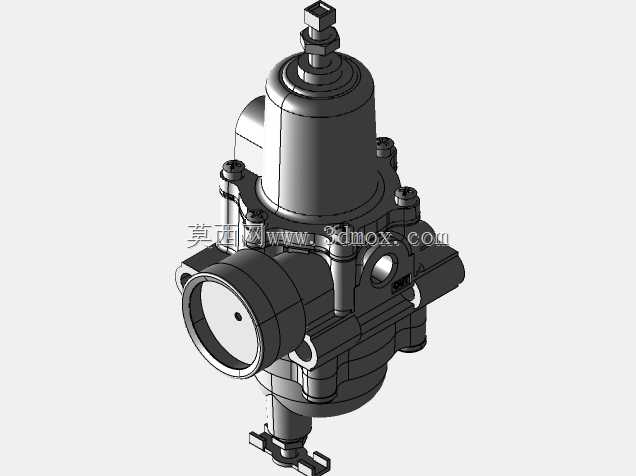

工业级1/4NPT空气过滤调节器结构设计

在气动控制系统的气源处理环节，这类1/4英寸NPT接口的空气过滤调节器是末端用气设备前的核心防护部件，常见于小型自动化生产线、车间气动工具工位、包装设备气路、实验室气动试验台这类对气源洁净度与压力稳定性有明确要求的场景。不同于大流量主路过滤设备，这款产品的定位是支路级精准调压过滤，直接对接单台或小集群气动执行元件，避免主路压力波动、管路冷凝水、金属锈蚀碎屑对气缸、气动马达、精密气动阀件造成磨损或卡滞故障。从结构设计逻辑来看，产品采用上阀体调压、下阀体过滤的集成式布局，顶部的调节旋钮通过内置弹簧压缩量的变化来控制阀芯开度，实现输出压力的线性调节，旋钮下方的锁紧结构可以在压力设定完成后锁止参数，避免设备运行过程中受振动影响出现压力漂移。中部的阀体内置了微米级过滤滤芯，压缩空气从侧方入口进入腔体后，会通过旋风导流结构先完成大颗粒杂质与液态冷凝水的离心分离，再穿过滤芯完成细微杂质的拦截，分离出的积液会汇集到下部的集液腔，可通过底部的手动排水阀定期排出，无需拆解阀体即可完成日常维护。接口采用标准1/4NPT锥管螺纹，适配行业通用的气动管路连接规格，阀体侧面预留的安装孔位支持支架式固定，整体安装边界紧凑，不需要占用过大的柜内安装空间，阀体的进出气口采用同侧水平布局，适配常规气动柜的横向布管逻辑，减少管路弯折带来的气阻损耗。建模过程中对内部阀芯的配合间隙、密封件的安装槽位、滤芯的支撑结构都做了完整还原，调压膜片的活动行程、弹簧的预压区间都按照实际产品的工作参数做了结构匹配，可直接用于气动系统的布局干涉校验、安装模拟，也能作为气源处理类元件的结构设计参考样件，帮助设计人员快速理解集成式过滤调压阀的气路走向与零件配合关系，在做设备气路设计时可以直接调用该模型完成布局排布，提前核对安装空间与接口匹配度，减少现场安装时的管路适配问题。
