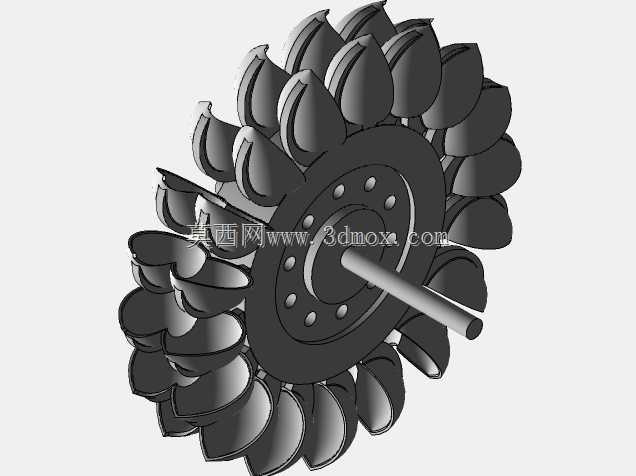

切击式冲击水轮机转轮装配结构

在高水头小流量的水力发电站场景中，冲击式水轮机是核心的能量转换部件，这套三维结构完整还原了切击式水轮机转轮的核心装配形态，区别于反击式水轮机的流道内能量转换逻辑，该类设备依靠自由水射流冲击转轮水斗完成动能到机械能的转换，多应用于水头跨度从数十米到上千米的山区径流式电站、抽水蓄能电站的机组配置中，也可在小型分布式水电站点承担发电驱动功能。

从结构设计逻辑来看，转轮部分沿轮盘圆周均匀排布勺状水斗，每个水斗的进水边缘做了分水刃设计，可将入射的高速水射流均匀拆分到斗体内腔，让水流沿斗壁平滑转向后从两侧边缘流出，尽可能将水流的动能传递给转轮，减少出口余速损失；水斗与轮盘的连接位置做了圆弧过渡强化，避免长期受射流冲击产生应力集中，适配高水头工况下的交变载荷作用。轮盘中心设置主轴安装孔，孔周均匀分布紧固螺栓孔，用于转轮与主轴的刚性连接，保证扭矩传递的同轴度，避免运行过程中出现动平衡偏差。

安装边界层面，该转轮的径向尺寸需匹配机壳内部的射流喷嘴安装位置，保证水射流可以精准冲击到水斗的最佳受力位置，也就是水斗进水侧靠近分水刃的区域；轴向尺寸需要预留出水斗两侧的排水间隙，避免转向后的水流撞击相邻部件造成能量损耗，同时要保证主轴伸出端与轴承、联轴器的配合尺寸公差，满足转动部件的跳动精度要求。设计过程中需要重点校核水斗的曲面曲率，既要保证水流转向时的流畅性，也要兼顾水斗自身的结构强度，同时要控制整个转轮的重量分布，保证动平衡精度，降低高转速运行时的振动风险，这类结构的三维建模过程中，水斗的曲面放样是核心难点，需要结合水力计算得到的水流入射角度、射流直径参数反复调整曲面轮廓，才能保证能量转换效率达到设计要求。
