太阳能发电用肋骨支撑弯曲工装结构

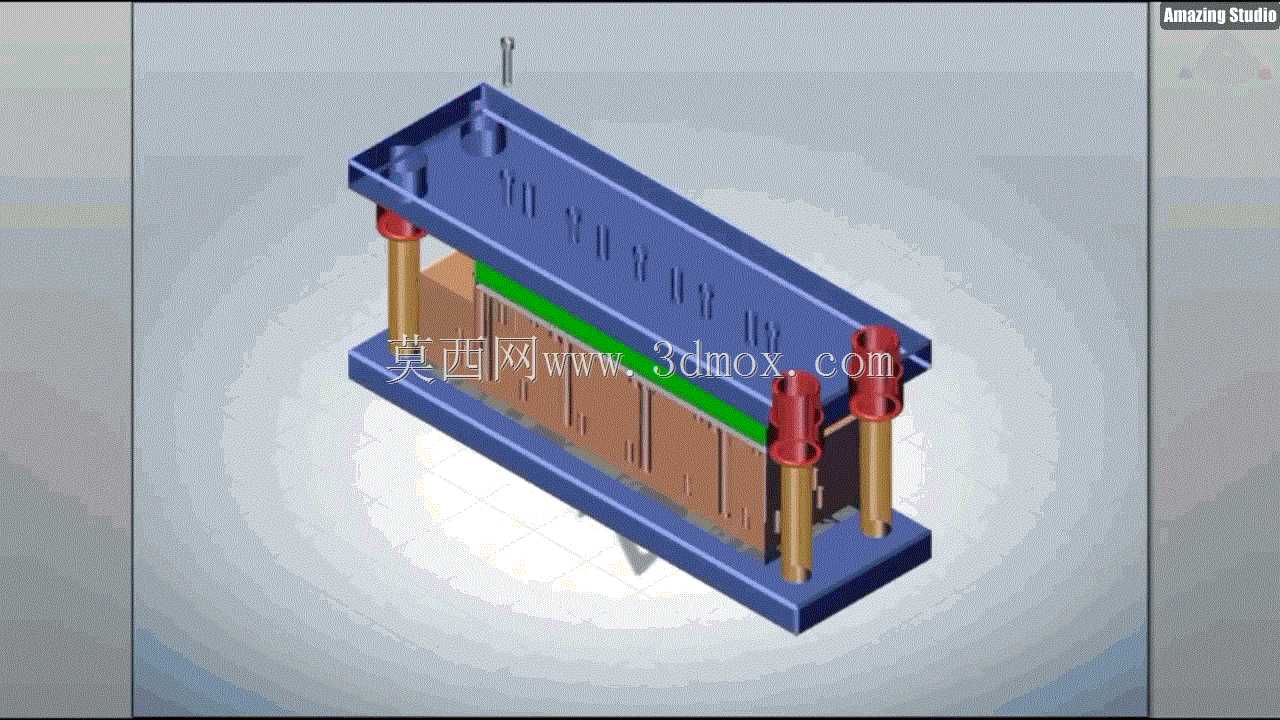

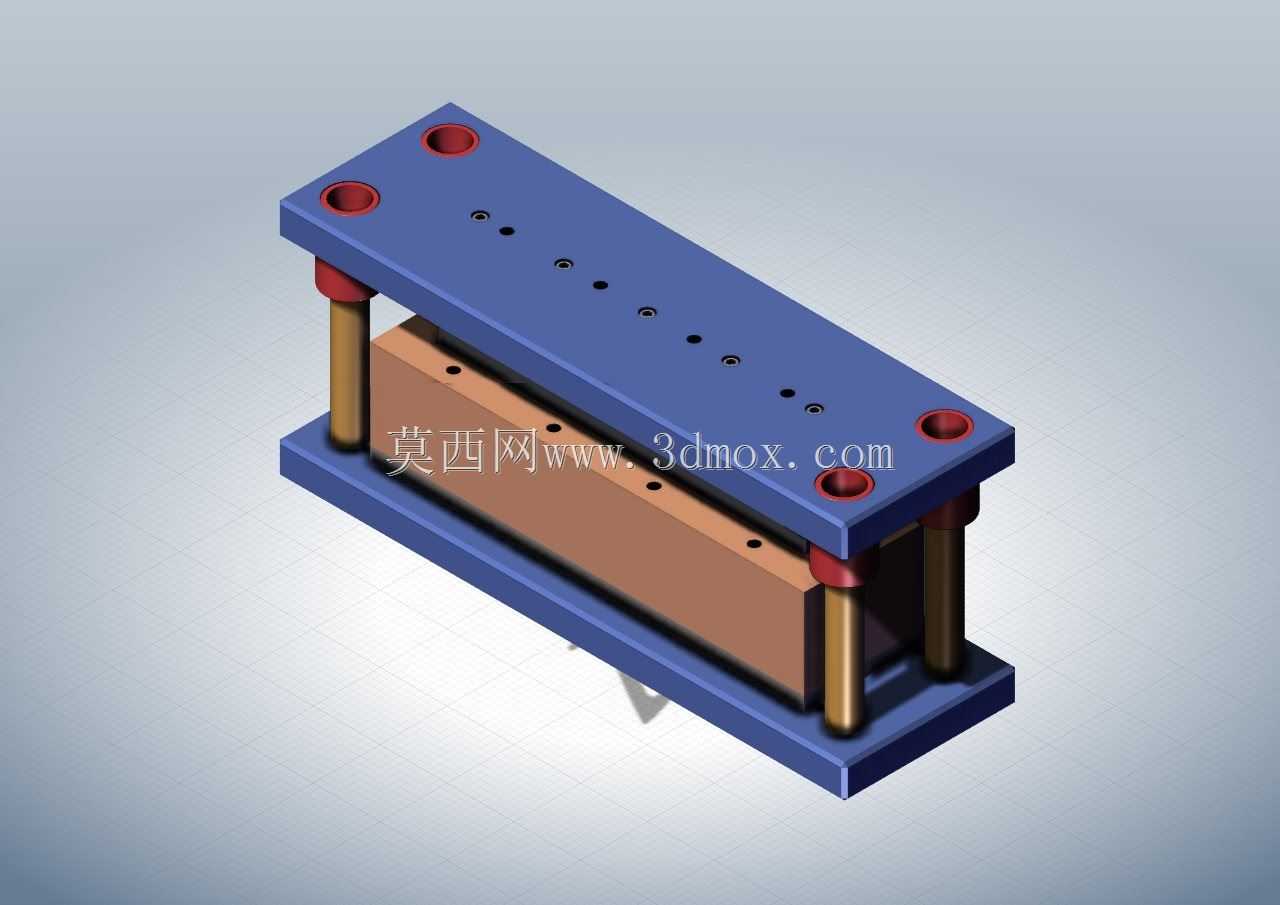

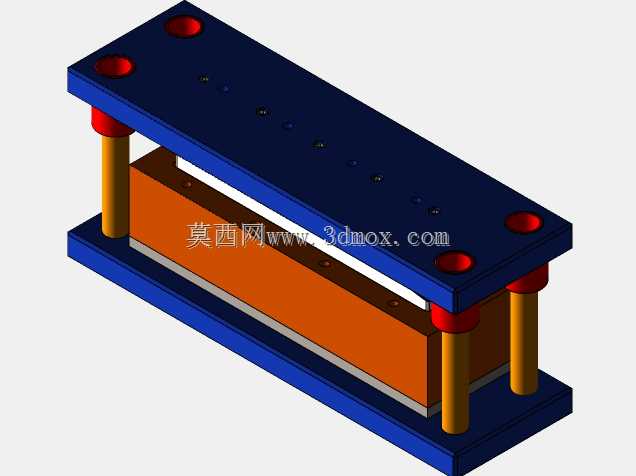

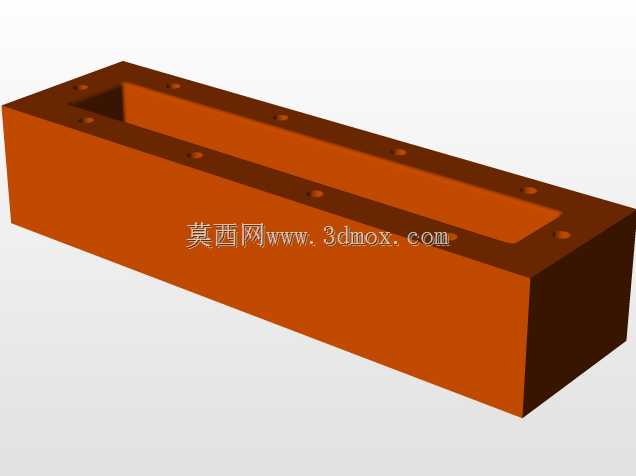

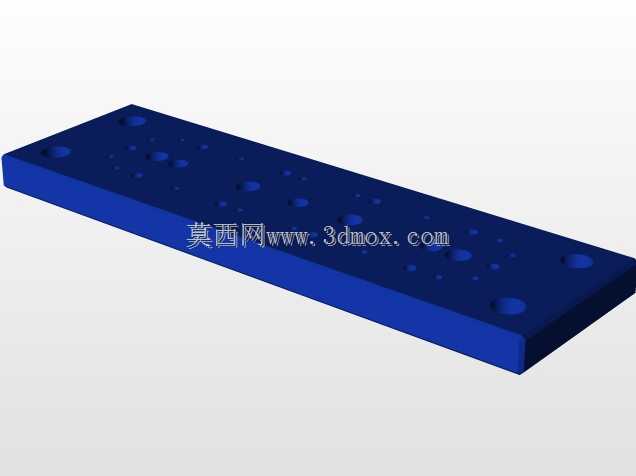

该结构主要应用于分布式5kw太阳能发电场景中，针对带玻璃结构的太阳能电池板配套肋骨构件的弯曲加工作业设计，同时集成手动跟踪机构的安装适配位，可在小型光伏电站搭建、户用光伏系统组装现场完成肋骨支撑件的现场弯曲成型，也可适配车间内小批量光伏支撑构件的预制加工，解决小型光伏项目中肋骨支撑件弯曲精度不足、现场加工无适配工装的问题。整套工装采用上下模对合的压弯结构逻辑，上下模座通过多组导向立柱实现合模导向，导向柱配套铜质导套与复位弹性元件，保证合模过程中上下模的平行度，避免压弯过程中出现肋骨件侧弯、压痕不均的问题。上模座设置多组定位槽，可适配21块玻璃结构太阳能电池板对应的肋骨支撑件的排布间距，一次合模即可完成单组配套肋骨的弯曲成型，减少多次装夹带来的尺寸累积误差。下模座设置对应成型槽与定位挡边，可快速放置待加工的肋骨型材，无需额外划线定位，操作人员仅需将型材抵靠定位挡边即可完成装夹，配合手动跟踪机构的安装接口，可在压弯作业完成后直接将成型肋骨与跟踪机构预装，减少工序流转的装夹次数。设计过程中优先考虑现场作业的操作便捷性，整体框架采用矩形钢结构焊接后加工基准面，导向柱的安装孔采用一次装夹镗孔加工，保证各导向柱的同轴度与垂直度，合模行程控制在适配常规肋骨型材弯曲变形量的范围内，避免超程导致型材过弯报废。上下模的成型面做圆角过渡处理，防止压弯过程中应力集中导致肋骨件出现裂纹，尤其是适配带玻璃配套结构的肋骨件，成型圆角半径严格匹配构件的弯曲半径要求，保证成型后肋骨件与玻璃边框的贴合度。安装边界方面，整套工装的底部模座设置多个安装孔位，可直接固定在现场的钢制工作台或者预制的水泥基座上，不需要额外制作大型安装基础，适配户外现场作业的安装条件；整体宽度适配21块玻璃电池板对应的肋骨排布总宽度，长度方向预留手动跟踪机构的操作空间，操作人员站在工装单侧即可完成型材放置、合模操作、取件的全流程，不需要频繁换位。导向柱的伸出长度适配最大弯曲行程，复位弹簧的弹力经过匹配计算，开模后可自动将上模座顶回初始位置，减少操作人员的开模操作力。工装的侧向设置定位基准块，可适配不同宽度规格的肋骨型材的定位调整，通过更换定位块的位置即可兼容小范围尺寸变动的肋骨件加工，不需要更换整套模座，提升工装的通用性。
