施耐德Micom P123微机保护测控装置

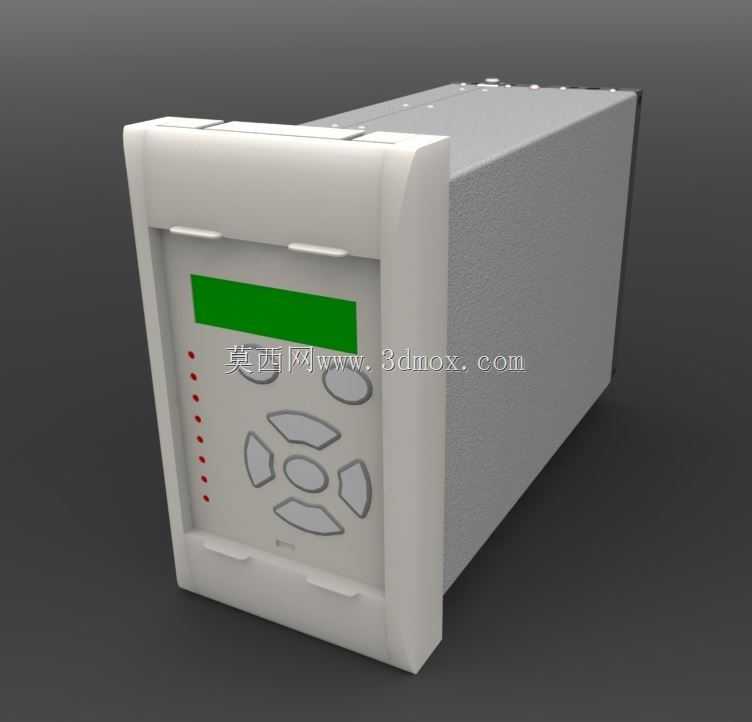

这款Micom P-123装置是施耐德旗下阿尔斯通产品线的经典微机保护产品，主要面向中压配电系统的终端保护场景，常见于10kV及以下电压等级的开关柜、环网柜内安装，承担线路、变压器、电动机等一次设备的故障检测与保护动作输出职能。从结构设计来看，装置采用标准4U高度的插拔式机箱结构，整体为长方体金属壳体，前面板集成了液晶显示窗口、操作按键与状态指示灯，面板边缘做了圆弧过渡处理，既符合工业设备的人机交互逻辑，也能避免安装维护过程中的边角磕碰。前面板的绿色液晶屏用于实时显示运行参数、故障报文与定值信息，下方的导航按键采用十字布局加确认、返回键的组合，运维人员无需额外工具即可完成定值查看、故障复归、参数整定等现场操作，左侧纵向排列的红色指示灯分别对应电源、运行、故障、跳闸等不同状态，现场巡检时可快速识别装置运行工况。装置的安装边界完全适配标准工业机柜的开孔尺寸，机箱后部预留了端子排安装空间，可直接接入电流电压采样回路、开关量输入输出回路与通讯链路，插拔式的结构设计支持装置整体从机柜前部抽出维护，无需拆卸后部接线，大幅缩短现场故障处置的停电时长。从功能特性上，该装置集成了过流保护、速断保护、零序保护、过负荷告警等常规配电保护功能，部分版本还支持重合闸、低周减载等进阶功能，可根据不同的一次设备类型灵活配置保护定值，适配进线柜、出线柜、电容柜、电动机柜等不同柜型的保护需求。建模过程中重点还原了前面板的按键排布、指示灯位置与液晶屏的尺寸比例，机箱的散热槽、安装卡扣、后部接插件的位置都按照实际产品的工程尺寸做了等比例还原，可直接用于配电项目的开关柜三维布局校验、运维培训课件制作、数字化电厂的三维台账搭建等场景，设计时充分考虑了装置在柜内的安装间隙，预留了接线与散热的空间，避免与柜内其他元器件产生干涉。
