ABB REF610馈线保护继电器外观结构

在中低压配电系统的馈线回路、厂用变出线以及小型电机供电回路中，这类保护继电器是二次侧保护的核心执行与判断单元，承担着回路故障时快速切断故障区间、避免事故扩大的关键作用。日常工程应用中，这类装置多嵌入安装在高压开关柜的仪表室面板上，和开关柜内的电流互感器、电压互感器二次端子直接接线，实时采集回路的电流、电压模拟量信号，当回路出现过流、速断、接地故障或者过压欠压异常时，装置会在整定的动作时限内输出跳闸接点信号，触发进线断路器分闸，同时输出告警信号上传至站级监控系统。

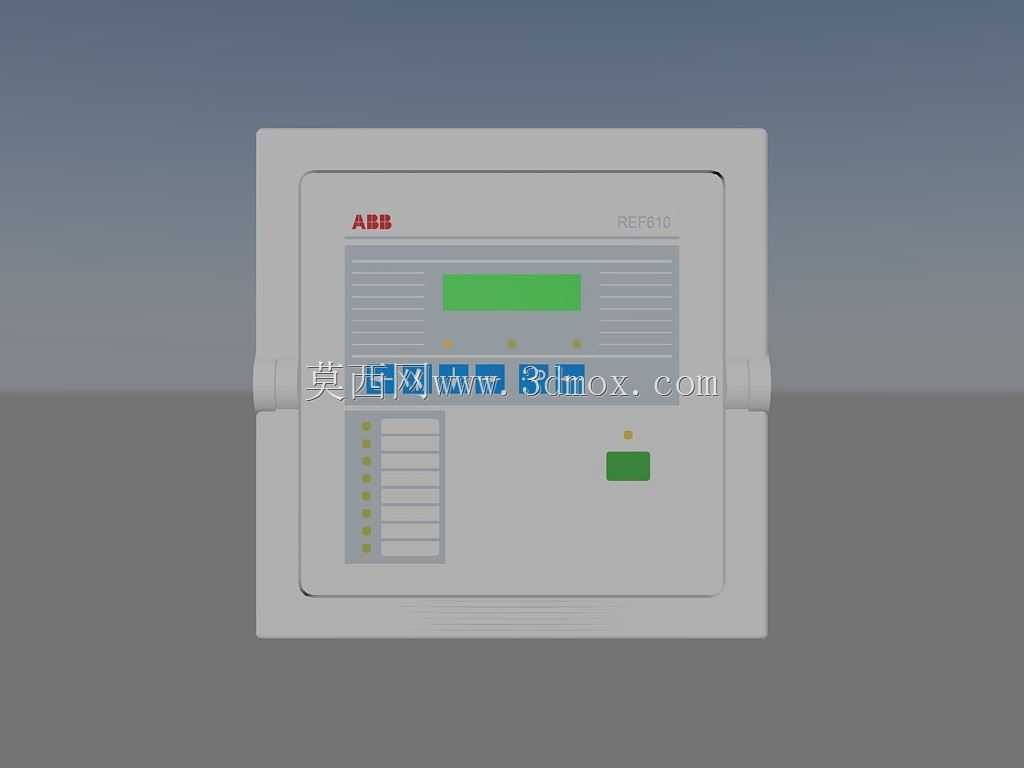

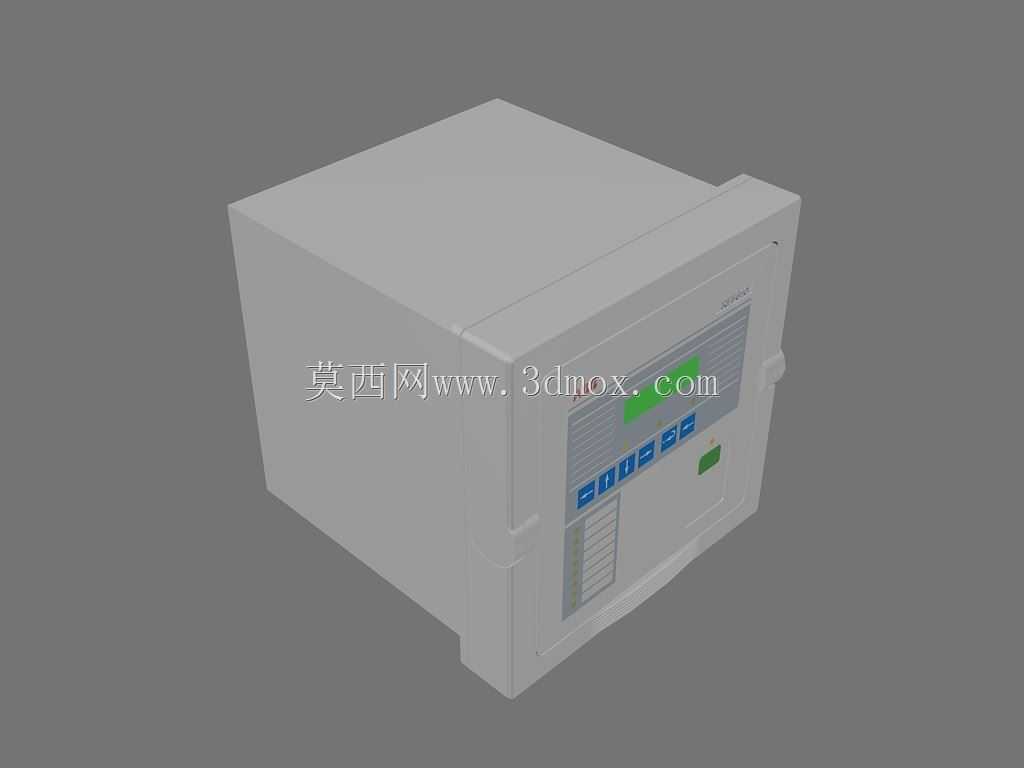

从结构设计来看，这款装置采用标准的嵌入式插拔壳体，整体为方正的金属屏蔽外壳，能够有效屏蔽柜内的电磁干扰，避免大功率一次设备启停时的电磁脉冲造成装置误动。前面板布局遵循运维人员的操作习惯，上方设置液晶显示区域，用于实时显示当前采集的电参量、故障报文以及装置运行状态，显示区域下方排布功能操作按键，用于定值整定、故障查询、信号复归等日常操作，按键旁设置独立的运行、告警、跳闸状态指示灯，运维人员在柜前巡检时无需操作按键就能快速判断装置运行状态。面板最下方设置二次接线端子的标识区域，方便现场接线时核对接线定义，减少接线错误概率。

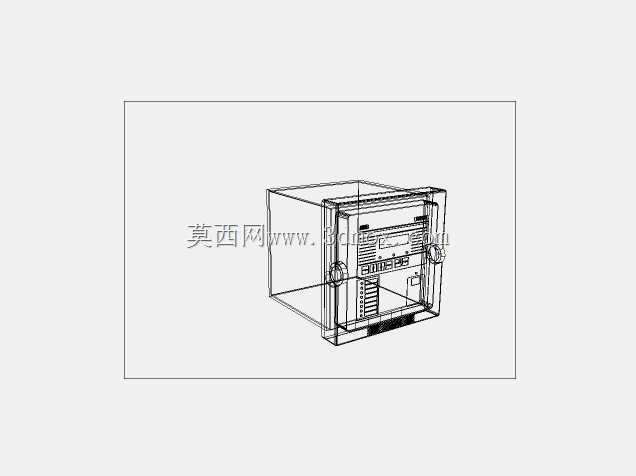

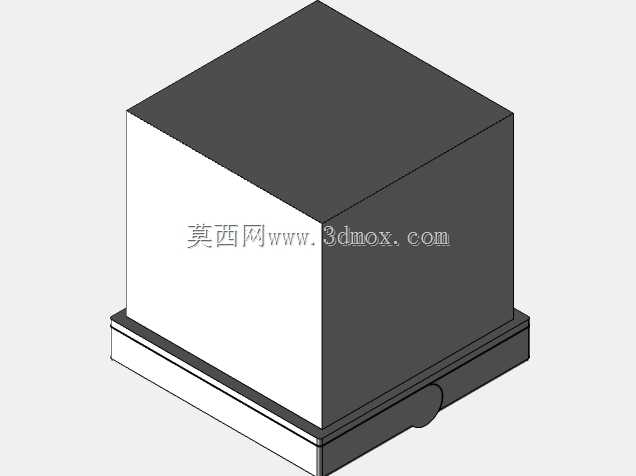

建模过程中需要重点关注安装边界的尺寸匹配，这类装置的面板开孔尺寸遵循行业通用的嵌入式仪表安装规范，壳体深度需要匹配常规开关柜仪表室的纵深空间，避免安装时和柜内的走线槽、其他二次元件产生干涉。前面板的按键凸起高度、显示屏的凹陷深度都需要按照实际产品的尺寸还原，确保做开关柜面板布局设计时，能够准确预留操作空间，不会出现柜门关闭时和装置按键干涉、或者操作按键时空间不足的问题。外壳侧面的插拔锁扣结构也需要准确还原，方便做装置装配模拟时，验证插拔操作的行程是否合理，锁扣的固定强度是否满足长期运行的防松要求。

不同于普通的低压电气元件，这类保护装置的面板标识、按键排布都有严格的电力行业规范要求，建模时需要准确还原每个按键的位置、指示灯的排布逻辑，不能随意调整布局，否则会影响后续做运维仿真、装配培训时的真实性。装置外壳的散热缝隙设置在壳体两侧，建模时不需要做过细的缝隙特征，只需要保留整体的外形轮廓和安装接口尺寸，就能满足开关柜整体布局设计、二次布线模拟的使用需求。
