直列四缸奥托循环教学演示动力装置

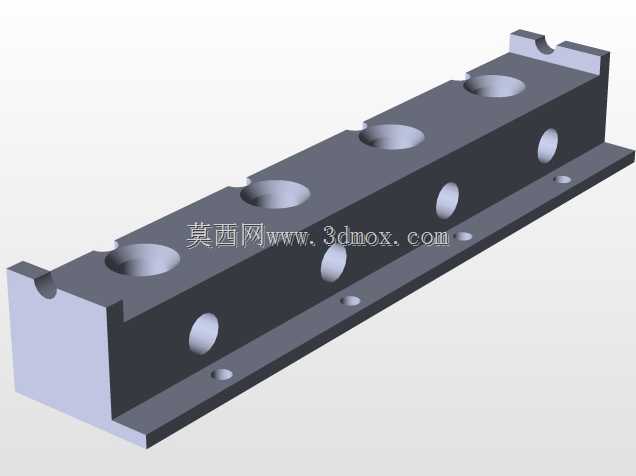

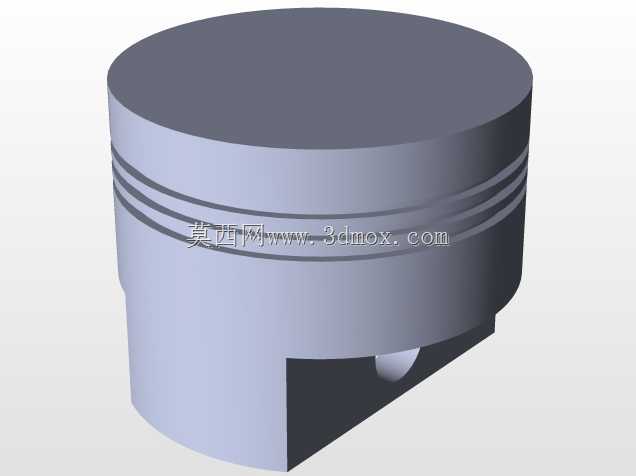

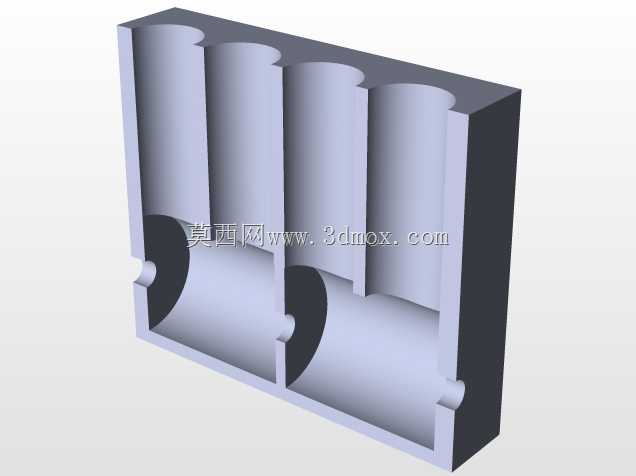

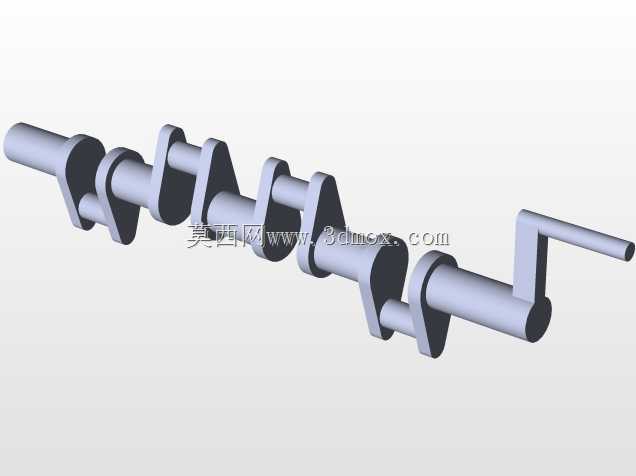

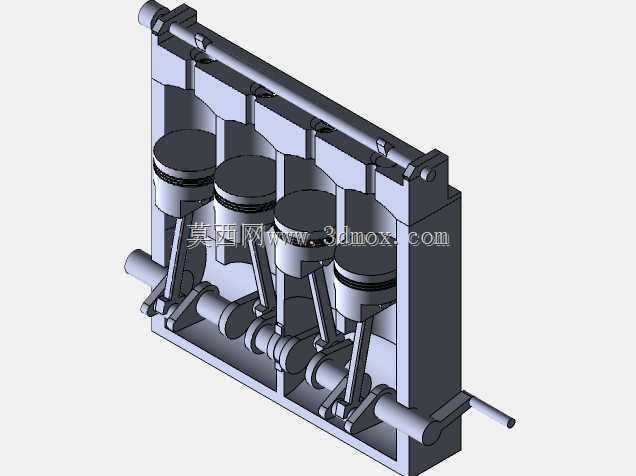

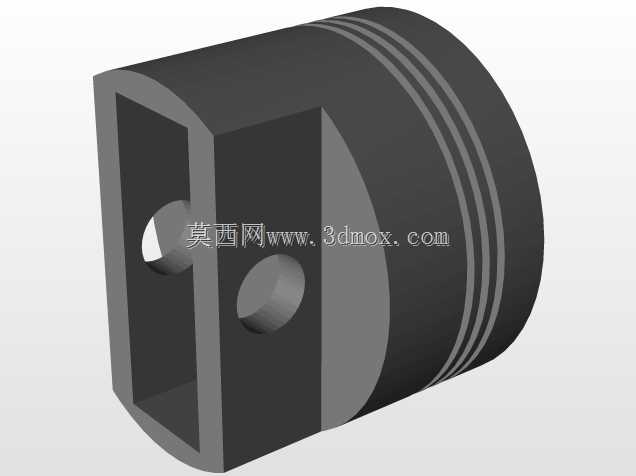

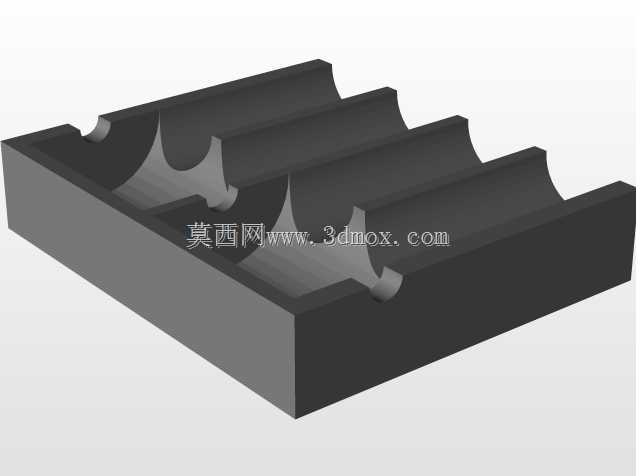

这款直列四缸动力结构的设计初衷，是面向职业院校汽修专业、机械基础课程的实操教学场景，解决传统教学中实体发动机拆解成本高、内部运动关系难以直观展示的痛点，同时也适配3D打印制作教学教具的需求，让学习者能直接观察到四冲程循环下各部件的联动逻辑。从结构设计来看，整体采用横截面剖切的展示思路，没有做多余的外围附件包覆，缸体、活塞、连杆、曲轴、气门推杆这些核心运动部件全部外露，不需要额外拆解就能看清每一处的配合关系。设计阶段特意简化了非核心的辅助结构，比如取消了复杂的进排气歧管曲面、外围密封罩壳的冗余细节，既降低了3D打印的支撑用量，也避免细碎结构干扰学习者对核心运动原理的观察，同时保留了所有实现奥托循环必备的功能结构：四个活塞沿缸体直列排布，对应四缸发动机的做功顺序逻辑，曲柄连杆机构的偏心距、活塞行程比例完全参照真实小排量四缸机的参数缩放，保证运动演示时的行程关系和真机一致。安装边界上，整体结构采用一体化的缸体支撑框架，底部预留了平整的安装基面，可直接固定在教学展示台架上，不需要额外设计定制转接支架，侧面预留的凸轮轴伸出端，可直接外接手动摇柄或者小型驱动带轮，手动转动就能完整演示进气、压缩、做功、排气四个冲程的活塞往复、曲轴旋转、气门启闭的联动过程，不需要额外拆解内部结构。实际教学使用中，这套结构可以配合知识点讲解，直观展示四缸机的做功间隔角、活塞上下止点位置、曲柄连杆的力传递路径，相比二维原理图更有空间立体感，相比真实报废发动机，重量更轻、结构无遮挡，不会因为积碳、油污遮挡部件细节，也不存在拆解后小零件丢失的问题。气门部分的结构保留了弹簧安装位、缸盖连接螺栓孔位，教学时可以根据讲解需求，选装气门弹簧、缸盖固定螺栓，完整展示配气机构的装配关系，也可以拆除这些附件，单独展示曲柄连杆机构的运动逻辑，适配不同阶段的教学内容。缸体的水套、油道这些非运动核心结构做了简化处理，避免内部复杂通道干扰核心运动结构的观察，所有运动部件的配合间隙都预留了3D打印的公差余量，打印完成后只需要简单去除支撑就能顺畅转动，不需要二次打磨修配，降低教具制作的门槛。
