吉他效果器踏板分体式防护外壳结构

　　这款壳体结构主要面向电声乐器周边的效果器踏板类产品使用，是单块效果器的核心防护承载部件，日常使用场景覆盖舞台演出、录音室调试、个人练习等多个场景，需要承受乐手频繁的脚踩操作、场地搬运过程中的磕碰、不同温湿度环境下的长期使用，因此结构设计上优先考虑抗冲击性能、装配便捷性与操作可靠性。

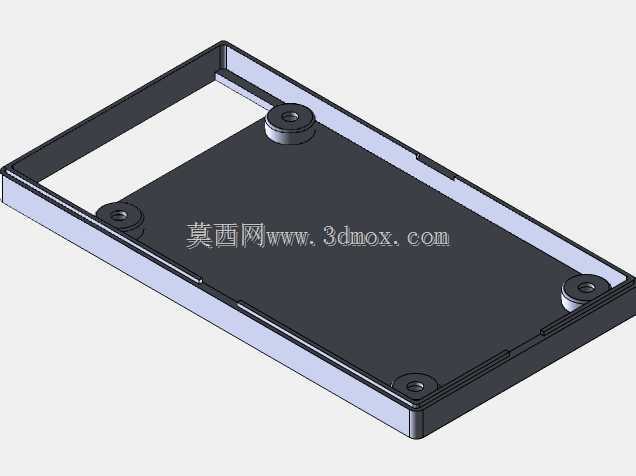

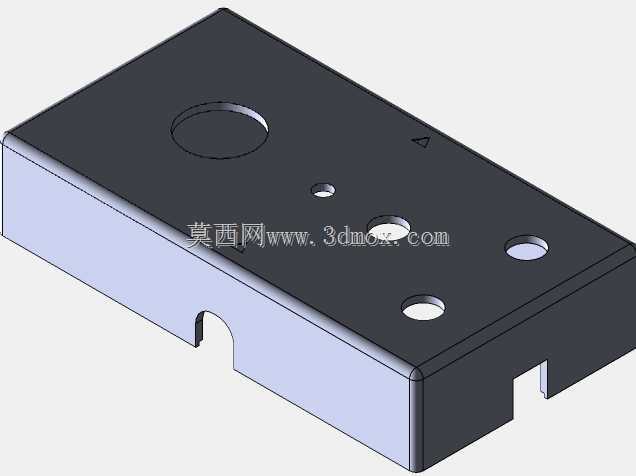

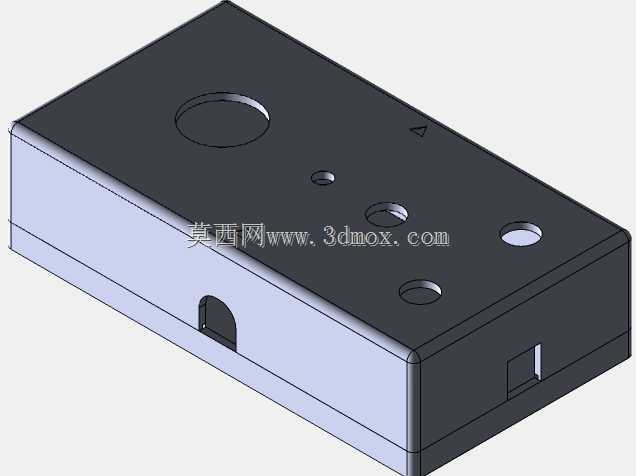

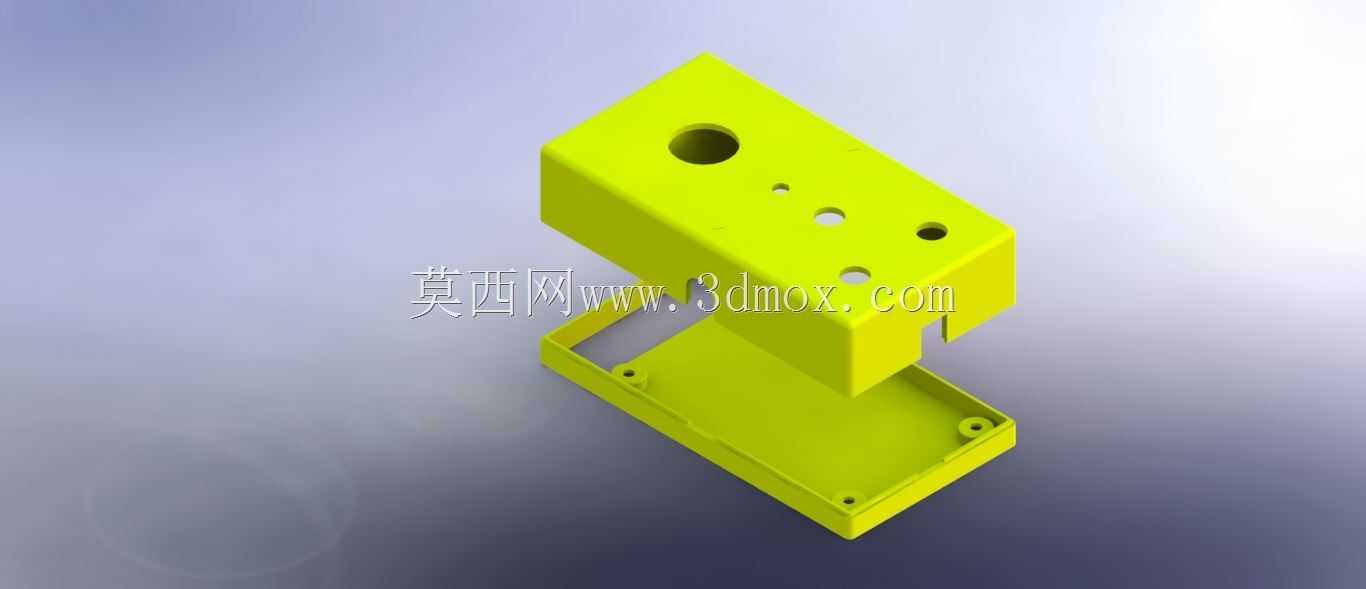

　　从结构拆分来看，整个壳体采用上下分体式设计，下壳为带围边的槽型基座，基座四角预留了带铜嵌件的安装柱，既可以用来固定内部的PCB电路板、电位器、接口元件，也能通过自攻螺丝实现上壳与下壳的紧密扣合，围边的高度刚好覆盖上壳的插接边，既可以避免日常使用中液体泼溅渗入内部，也能抵消侧面磕碰带来的冲击力，防止上下壳受外力错位。上壳为操作面承载结构，顶面根据内部元件的布局预留了不同直径的开孔，大尺寸开孔对应脚踏开关的按压帽安装位，其余小尺寸开孔分别对应效果器的状态指示灯、调节旋钮的伸出位，所有开孔的边缘都做了0.3mm的倒角处理，避免安装时刮伤元件表面，也能减少注塑生产时的飞边问题。

　　设计过程中优先考虑了乐手的实际操作习惯，上壳的顶面做了轻微的弧度处理，边缘做了R2的圆角过渡，脚踩时不会硌到鞋面，长时间踩踏切换效果也不会产生明显的不适感。壳体的整体安装边界控制在常规单块效果器的通用尺寸范围内，可以适配市面上主流的效果器固定板安装孔位，不需要额外定制转接件就能直接固定在通用踏板板上，方便乐手整理整套效果器链路。上下壳的合模面做了错位止口设计，装配时不需要额外定位就能快速对齐，生产组装时可以大幅提升装配效率，止口的配合间隙控制在0.1mm，既保证装配顺畅，也能避免长期使用后出现壳体松动异响的问题。

　　从材料选型的适配性来看，这个壳体结构默认适配ABS注塑工艺，壁厚均匀控制在2mm，所有筋位的厚度都不超过壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲等缺陷，安装柱的根部做了三角加强筋连接到壳体内壁，脚踩施加的压力可以通过加强筋快速分散到整个壳体平面，不会因为局部受力过大导致安装柱断裂。内部的空间布局预留了足够的走线槽位，电池仓与电路仓做了简易的分隔筋，避免电池晃动干扰电路元件，接口位置的开孔刚好对齐下壳的侧边缺口，安装音频接口、电源接口时不需要额外调整位置，接口的固定柱也预留了螺丝孔位，可以直接固定常规规格的6.35mm音频座与DC电源座。

　　考虑到演出场景的高频移动需求，壳体的外表面没有做突出的装饰结构，整体外观简洁平整，堆叠存放时不会互相刮蹭表面，边角的大圆角设计也能减少跌落时的应力集中，即使从1米左右的工作台高度跌落，壳体也不会出现开裂的问题。脚踏开关对应的安装位下方做了环形的加厚凸台，开关触发时的冲击力可以直接通过凸台传递到下壳的基座平面，长期频繁踩踏也不会导致上壳顶面凹陷变形，开关的按压行程预留了足够的安全距离，不会因为壳体形变导致开关触发不畅或者误触发。
