多规格内六角扳手收纳放置座结构设计

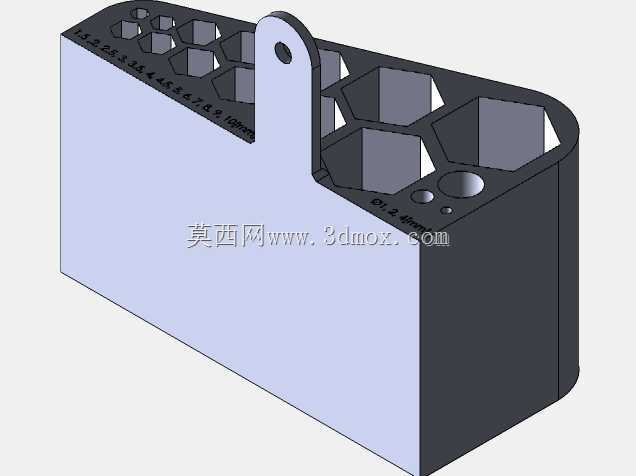

　　在机加工工位、设备维修班组、装配流水线旁，内六角扳手是拆装内六角紧固件的高频使用工具，日常使用中常出现规格混杂、随手放置后找寻耗时、扳手滚落沾附切削液或金属碎屑的问题，这款六角扳手收纳座正是针对这类工位痛点开发的实用工装辅具。从结构设计逻辑来看，座体采用一体化注塑成型的思路，整体为长条形圆角壳体结构，避免直角棱边在工位磕碰中划伤操作人员或刮蹭工件表面，座体上部按照不同规格内六角扳手的对边尺寸，依次排布对应规格的六角形插孔，插孔深度根据对应扳手的长度做差异化设计，保证不同长度的扳手插入后，上端露出高度基本一致，操作人员取用时可以快速通过插孔旁的规格标识匹配所需尺寸，无需反复比对。座体一侧延伸出带安装孔的挂耳结构，

　　这个结构的设计兼顾了两种安装场景：既可以通过穿入螺栓将收纳座固定在工位背板、工具柜侧壁的垂直安装面上，也可以穿过挂绳将其悬挂在移动工具车的侧挂架上，适配固定工位和流动维修的不同使用需求，挂耳与座体主体做了加厚过渡处理，避免频繁取放扳手时挂耳根部出现应力断裂。座体顶面除了排布六角扳手的插孔外，还预留了两个小型圆形沉孔，可用于放置批头转接杆、小规格内六角球头这类零散配件，减少工位上的小零件散落情况。从安装边界尺寸来看，座体整体长度适配常规10件套内六角扳手的排布间距，宽度控制在80mm以内，不会过多占用工位台面的操作空间，放置在台面上时，底部做了微凸的防滑边，即使台面上残留少量切削液，座体也不会轻易滑移。插孔的内壁做了1度的脱模斜度，

　　既满足注塑生产的脱模要求，也能让扳手插入时顺畅不卡滞，拔出时不会因为过紧导致带起整个座体，每个六角插孔的棱边都做了0.2mm的圆角处理，避免长期插拔过程中棱边刮花扳手的金属表面，也减少塑料棱边崩缺的概率。在实际车间使用场景中，这类收纳座可以直接放置在装配工位的操作台边角，操作人员完成拧紧紧固件的操作后，随手就能将对应规格的扳手插回对应孔位，养成定置管理的习惯后，单工位找寻工具的时间可以缩短80%以上，同时也避免了扳手散落在台面上被工件磕碰变形、或者掉落到设备缝隙中难以取出的问题。针对塑料材质的特性，座体侧壁做了2mm的均匀壁厚设计，既保证整体结构强度，不会因为日常轻微摔落就出现开裂，也不会因为壁厚过大导致注塑成型时出现缩痕、

　　翘曲等缺陷，座体底部采用半开放的腔体结构，一方面可以减少注塑材料的用量降低成本，另一方面如果有切削液、灰尘从插孔落入座体内部，可以直接从底部腔体排出，不会积存在座体内导致扳手长期接触液体出现锈蚀。挂耳上的安装孔直径适配M6的螺栓尺寸，也可以穿过常规的塑料扎带，满足不同场景的快速固定需求，不需要额外加工定制安装配件。从人机工程角度考虑，所有插孔的排布顺序按照扳手规格从小到大依次线性排列，符合操作人员的使用习惯，找取规格时不需要来回扫视，常用的中等规格扳手对应的插孔设置在座体中部的顺手位置，取放时手臂不需要过度伸展。座体的外表面做了细晒纹处理，手上沾有少量油污时取放座体也不会打滑，同时不会像光面表面那样容易残留明显的指纹和划痕，长期使用后依然保持整洁的外观。
