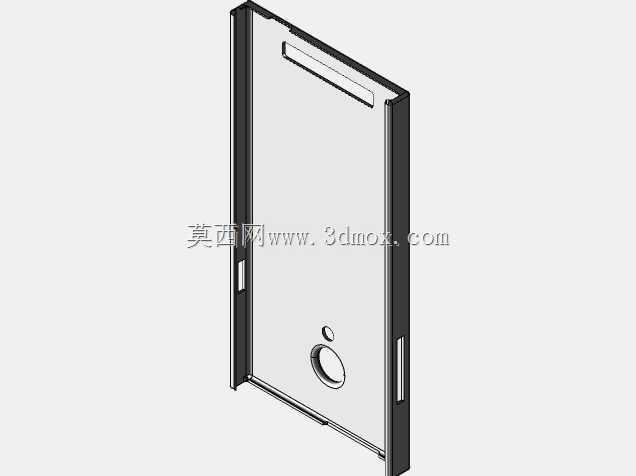

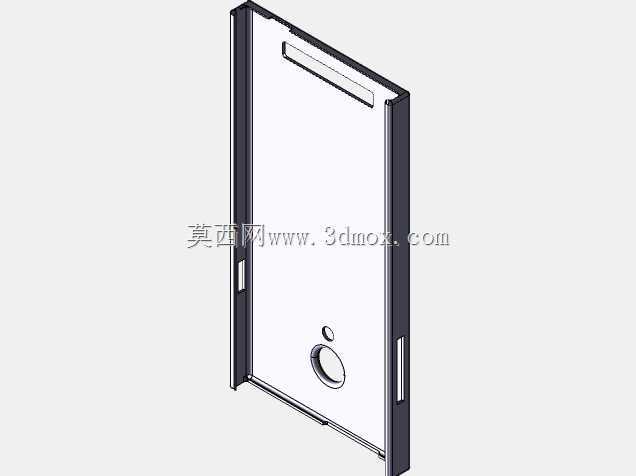

THL T6S手机套管结构三维设计

　　在消费电子配件的结构开发流程中，手机套管这类直接与终端设备匹配的防护构件，往往需要在防护性能、装配精度、使用手感之间找到精准的平衡，本次呈现的THL T6S配套套管结构，就是针对特定机型做的适配化结构设计。从实际应用场景来看，这类套管主要用于手机日常使用过程中的边框防护，抵消日常握持滑落、桌面磕碰带来的侧向冲击力，同时预留所有功能按键、接口的操作空间，不会干扰用户的正常使用操作。

　　设计之初首先要明确的是安装边界的约束，套管整体采用框式套合结构，内轮廓完全匹配THL T6S手机的外边框尺寸，单边预留0.1mm的装配公差带，既保证套合后不会出现松垮晃动的情况，也不会因为过盈量太大导致装配困难、甚至刮伤手机本身的边框漆面。结构上采用侧边全包的设计逻辑，上下边框做了微高出手机屏幕与后盖的落差设计，当手机屏幕或后盖朝下平放在桌面时，接触面首先是套管的边框凸起部分，避免玻璃面板直接接触硬质桌面产生划痕。

　　从功能特性上看，套管的侧边对应手机的实体按键位置做了分体式的按键凸台设计，凸台内侧做了0.2mm的凸起触点，装配后触点刚好贴合手机按键的表面，用户按压套管外侧的凸台时，力可以直接传递到手机本身的按键上，按键行程反馈清晰，不会出现按不动或者误触的情况。对应手机底部的充电接口、扬声器开孔，以及侧边的功能开孔位置，套管都做了精准的避让挖槽，挖槽边缘做了R0.3的圆角过渡，既不会割手，也不会遮挡充电插头的插入、影响扬声器的出声效果。在套管的背部对应手机后置摄像头的位置，做了环形的凸起防护圈，防护圈高度高出摄像头镜片0.3mm，即使手机背部朝下放置，摄像头镜片也不会直接接触接触面，避免镜片被磨花。

　　设计思路上没有做多余的冗余结构，整体壁厚控制在1.2mm，这个厚度既可以保证套管本身的结构强度，日常磕碰不会出现开裂变形，也不会让手机装上之后显得过于臃肿，握持的时候可以保留手机本身的纤薄手感。套管的四个边角位置做了加厚的缓冲结构，内部预留了微小的形变空腔，当边角受到冲击力的时候，加厚的结构可以通过自身的微量形变吸收大部分冲击能量，减少传递到手机本身的冲击力，这也是日常使用中手机最容易磕碰的位置，针对性的加强可以有效提升防护性能。

　　在安装适配的逻辑上，套管采用柔性套合的装配方式，侧边的分体式按键结构和套管主体做了一体化的连接设计，不需要额外组装按键配件，生产的时候可以一次成型，减少装配工序。套管的内表面做了细微的磨砂纹理处理，既可以增加和手机边框之间的摩擦力，避免使用过程中套管和手机出现相对滑动，也可以避免套管和手机边框长时间贴合产生水印或者粘胶的问题。所有外露的边缘位置都做了倒圆角处理，握持的时候不会有硌手的棱角，长时间握持也不会有不适感。

　　从实际选型适配的角度来说，这类套管结构的设计核心是精准匹配对应机型的所有外轮廓特征，任何一个开孔位置的偏差、尺寸的超差，都会导致装配后无法正常使用，建模过程中需要完全对照手机的实测外轮廓数据做逆向匹配，每一个按键、开孔的位置公差都控制在0.05mm以内，保证批量生产的时候也能稳定适配。同时结构上要兼顾防护性能和使用体验，不能为了追求防护强度就一味增加壁厚，导致整体重量和体积过大，影响用户的日常携带和使用手感，也不能为了追求纤薄就削减壁厚，导致磕碰的时候容易开裂，失去防护作用。

　　另外在结构细节上，套管的侧边对应手机的信号溢出位置没有做连续的封闭结构，避免金属材质（如果采用金属材质生产的话）对手机信号产生屏蔽影响，如果采用非金属的柔性材质生产，也可以通过壁厚的微调保证信号的正常传输。所有的开孔边缘都做了去毛刺处理的结构预留，生产成型后不需要额外做大量的后处理工序，就可以达到光滑不割手的效果。套管整体的外形线条和手机本身的设计语言保持一致，直角边框的设计和手机本身的边框风格匹配，装上之后不会有突兀的违和感，在提供防护的同时也可以保留手机本身的外观设计特点。
