兰西亚德尔塔车型仪表板塑料装饰固定件

　　在乘用车辆内饰系统的开发流程里，仪表板区域的饰件从来不是孤立的外观覆盖件，每一个小尺寸的塑料固定结构，都承担着匹配内饰装配公差、分散局部受力、遮挡安装点位的多重作用，这次拆解建模的这款饰件，对应兰西亚Delta I车型的仪表板侧部安装位，属于内饰装配体系里容易被忽略但直接影响装配质感的小结构件。

　　从实际装车场景来看，这个饰件位于仪表板靠近A柱下端的衔接位置，日常使用中不会直接被驾乘人员高频触碰，但它的安装精度直接决定了仪表板本体与侧围内饰板之间的缝隙均匀度——如果这个饰件的安装定位出现偏差，两块内饰板的接缝会出现宽窄不一、甚至行车过程中因颠簸产生异响的问题。不同于仪表板正面的大尺寸装饰面板，这类小饰件不需要做表面皮纹、哑光处理等外观工艺，它的核心作用是卡在仪表板本体的安装卡槽内，填补仪表板注塑件本身的工艺缺口，同时为相邻的内饰部件提供定位支撑。

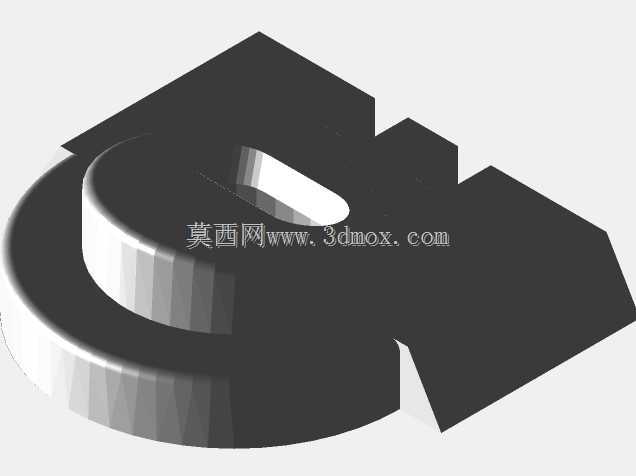

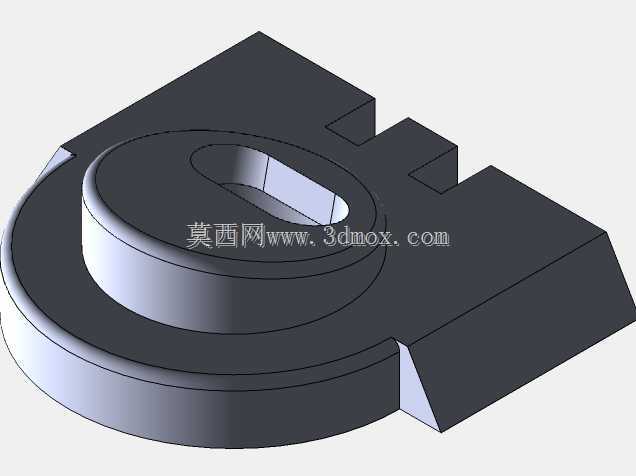

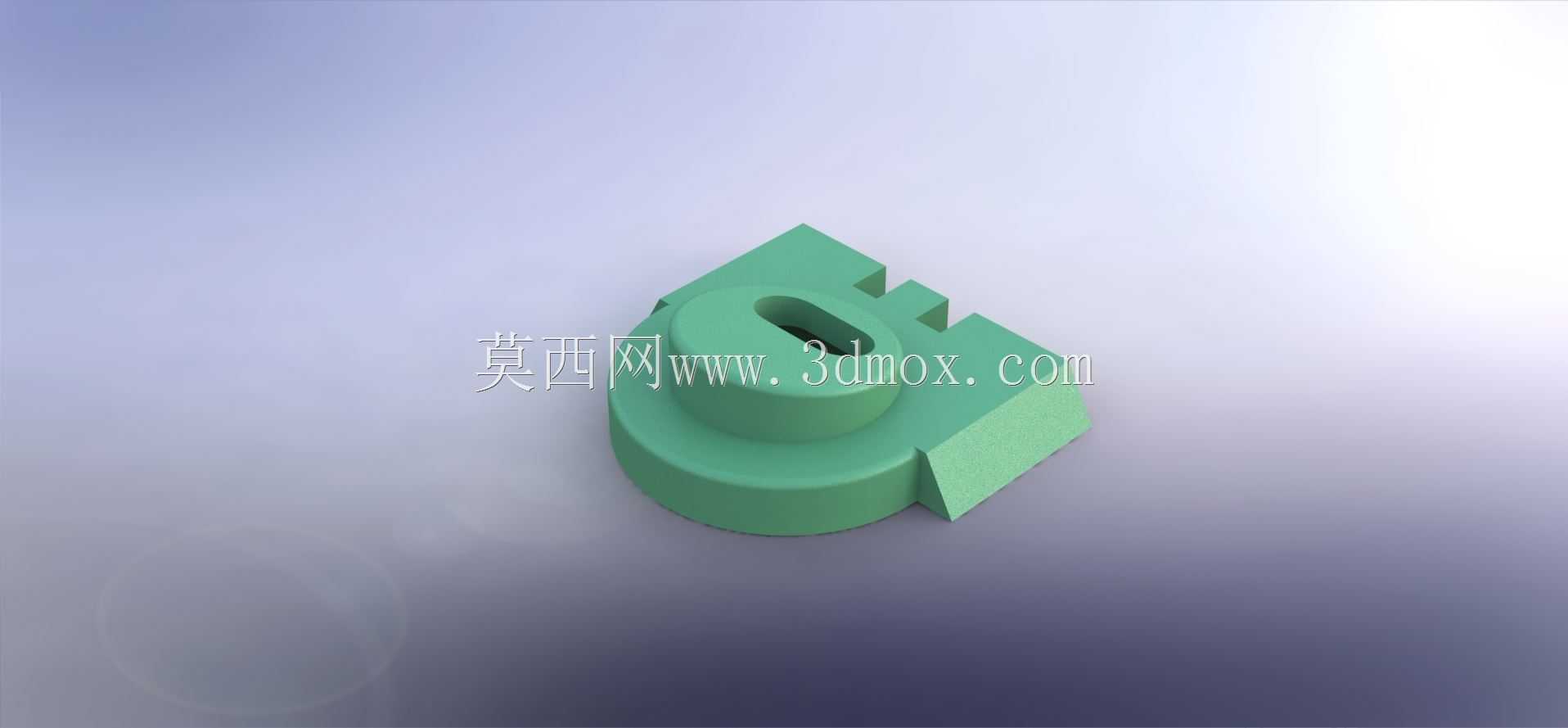

　　从结构设计的角度拆解这个零件，整体采用下部圆柱基座加上部异形卡接台的组合结构，圆柱基座的端面是与仪表板安装面贴合的基准面，设计时这个面的平面度公差需要控制在0.15mm以内，避免装配后出现翘边，基座中心的长圆孔是安装过孔，对应仪表板本体上的塑料螺柱，装配时可以通过长圆孔的余量调整±1mm的安装偏差，抵消注塑件的收缩变形带来的位置偏移。上部的异形卡接结构做了两个对称的凸台卡槽，刚好卡在仪表板内部的加强筋上，不需要额外打螺丝就能实现预固定，装配时工人只需要对准位置按压到位，听到卡入的脆响就完成预固定，后续打一颗固定螺丝就能实现完全锁止，这种卡接加螺接的组合固定方式，是汽车内饰小零件最常用的固定方案，既能提升装配效率，也能避免长期使用后零件松动脱落。

　　做三维建模的时候，首先要确认的就是安装边界尺寸：下部圆柱基座的外径要和仪表板上的安装沉孔尺寸匹配，间隙控制在0.1mm-0.2mm之间，间隙太小会导致装配时卡滞，间隙太大又会出现松动旷量；上部的卡接凸台的倒扣量设计为0.8mm，这个数值是PP+TD20材质塑料卡接结构的通用合理值，倒扣量太小卡接不牢，太大又会导致装配时按压力度过大，甚至把卡脚掰断。零件的壁厚设计全程保持均匀，基本壁厚控制在2.5mm，所有转角位置都做了R0.5mm的圆角过渡，避免注塑成型时出现应力集中导致的开裂，也能减少注塑过程中的缩痕问题——虽然这个零件是装在内部不外露的位置，但缩痕会导致零件结构强度下降，长期受温度交变影响容易出现断裂。

　　从实际使用的工况来看，这个饰件所处的仪表板区域，夏季阳光直射时车内温度可以达到80℃以上，冬季低温时又会降到零下20℃，所以选材时选用的是添加20%滑石粉填充的聚丙烯材质，这种材质的耐温变性能好，刚性足够，而且成本较低，适合这类内饰非外观结构件使用。建模过程中还要考虑模具脱模的问题，所有卡接结构的脱模斜度设计为1.5°，避免注塑脱模时出现拉伤，零件上没有倒扣的死角结构，不需要做复杂的抽芯滑块，模具结构简单，量产时的成型周期短，单件成本可以控制在很低的水平。

　　很多刚接触汽车内饰设计的工程师容易忽略这类小尺寸饰件的设计，往往把精力都放在大尺寸的外观面板上，但实际上整车内饰的装配质感，恰恰是由这几十个甚至上百个小固定件的精度决定的。每一个卡脚的位置、每一个安装孔的余量、每一处壁厚的过渡，都会最终反映到整车的装配间隙、行车异响率、长期使用的耐久度上。做这类零件的三维建模时，不能只照着样件描外形，必须理解每个结构对应的装配逻辑，比如长圆孔的长轴方向要和零件的装配调整方向一致，卡脚的位置要对应内部加强筋的点位，贴合面的平面度要满足公差要求，甚至要考虑到工人装配时的手持便利性，在零件侧面做微小的防滑纹路，方便工人按压时发力。

　　回到这个饰件本身，它的外形没有复杂的曲面，整体都是规则的拉伸加切除结构，但每一处尺寸的设定都有对应的工程逻辑：圆柱基座的高度决定了它和安装面的贴合程度，上部凸台的宽度决定了卡接后的稳定性，中心长圆孔的长度决定了装配时的调整余量，所有的倒角和圆角都不是随意添加的装饰，而是为了避免应力集中、优化注塑工艺、提升装配便利性的功能性设计。在做整车内饰的装配公差累积计算时，这类小零件的尺寸公差也需要纳入公差链的计算环节，它的尺寸偏差会直接影响相邻两个内饰板的最终缝隙值，哪怕只是0.2mm的尺寸超差，累积到最后就可能导致内饰板缝隙超出外观评价标准。
