500升立式商用冷藏展示柜结构设计

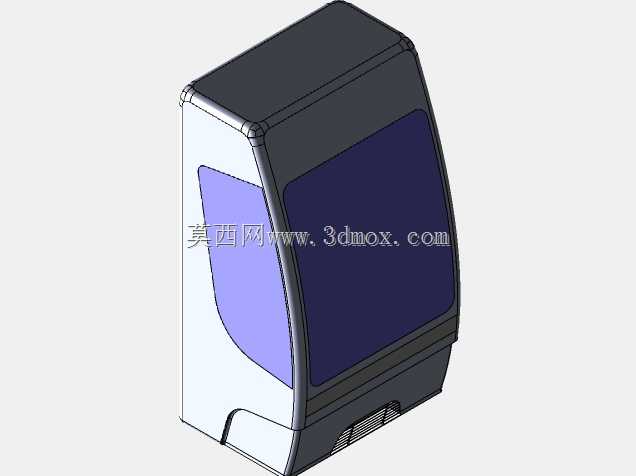

这款立式商用冷藏展示设备，主要面向便利店、连锁超市、街边饮品店、加油站便民点等线下零售场景使用，核心作用是为瓶装、罐装饮品提供恒定低温存储环境，同时通过透明展示面直接向消费者呈现内部货品，刺激即时消费需求。从实际使用场景出发，设备的外形尺寸设定为1800mm高、1017mm宽、782mm深，这个尺寸边界充分考虑了线下门店的常见布局：1800mm的高度适配多数商用门店的吊顶下沿高度，不会出现顶部顶到吊顶的安装问题，同时这个高度下内部搁架可设置4-5层陈列层，最大化利用垂直空间；1017mm的宽度不会占用过多门店的横向墙面空间，多数门店的零散墙面都能容纳，782mm的深度则兼顾了内部存储容量与过道通行需求，不会因为柜体过深导致门店主通道被挤占，影响顾客通行。

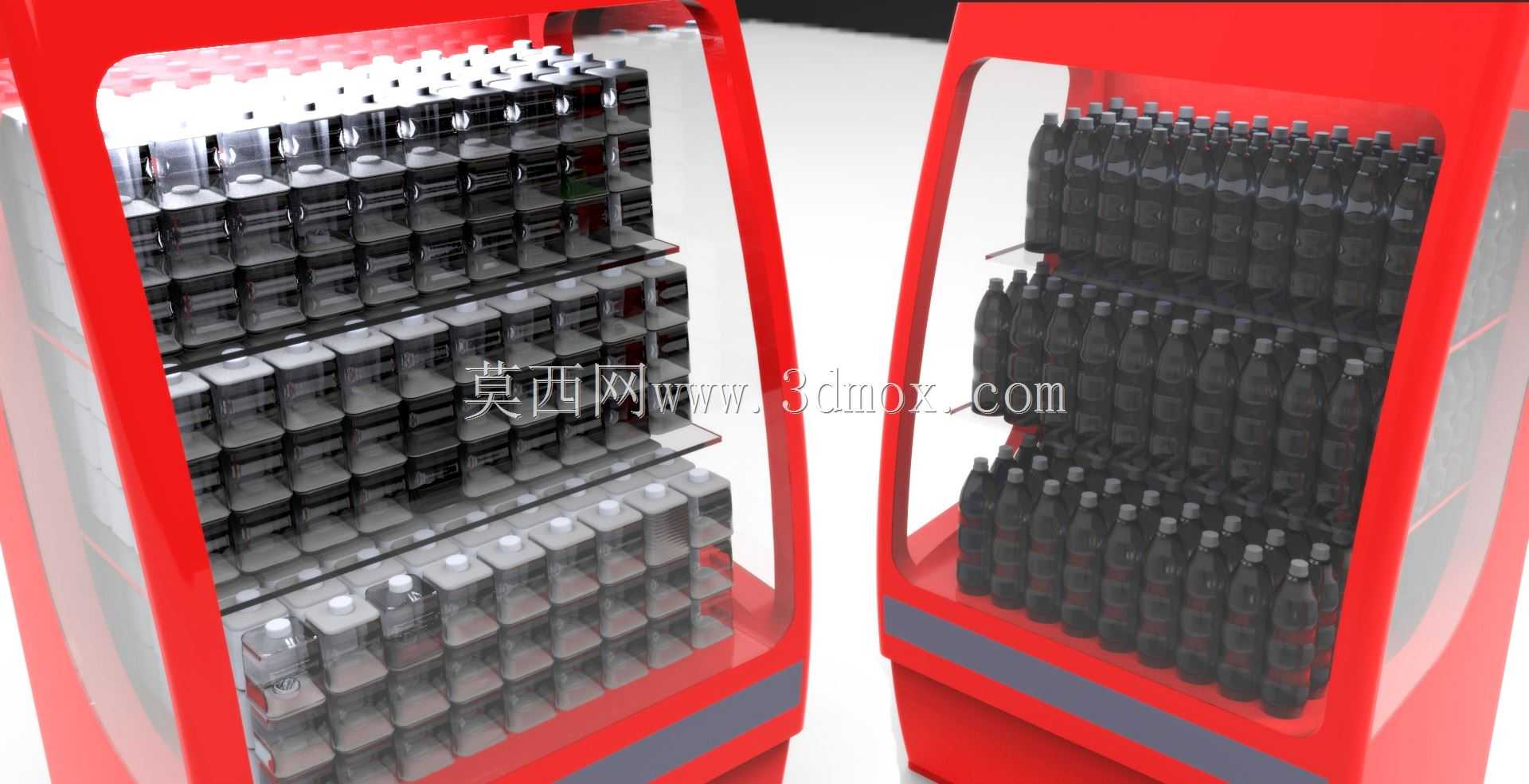

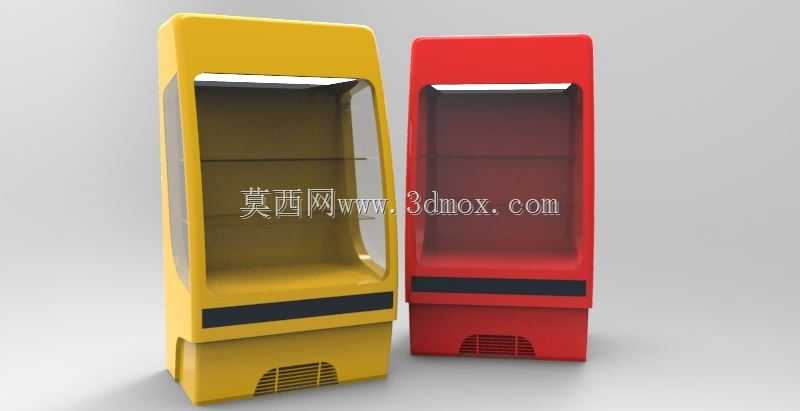

设计过程中首先考虑的是商用场景下的高频使用需求，柜体正面采用大面积透明可视面板，取消了传统冷柜的实体门遮挡，顾客无需开门就能看清内部陈列的饮品品类，减少开门频次的同时降低冷量流失，也能缩短顾客的选购时间，适配高峰时段的快节奏选购需求。内部搁架采用分层可调结构，可根据售卖饮品的包装高度调整层间距，既可以摆放常规500ml瓶装饮料，也能容纳1L以上的大瓶装饮品，适配不同品牌、不同规格饮品的陈列需求。柜体外壳采用醒目的红色饰面，在门店环境中具备较强的视觉辨识度，能快速吸引进店顾客的注意力，外壳边缘做圆弧过渡处理，避免顾客磕碰受伤，符合商用公共场景的安全设计要求。

从制冷功能的结构布局来看，柜体的制冷机组采用下置式设计，一方面可以降低整机重心，避免设备被碰撞时出现倾倒风险，另一方面下置机组的维护空间更充足，后期检修、清理冷凝器时无需挪动柜体上部的货品，降低运维难度。柜体内部的冷风循环风道沿背部与两侧壁布置，可实现各层搁架区域的温度均匀性，避免出现局部温度过高导致饮品变质、局部温度过低出现饮品冻裂的问题。500升的有效容积设定，是结合多数小型门店的日均饮品销量测算得出，既不会因为容积过小导致频繁补货，也不会因为容积过大造成冷量浪费、增加运营电费成本。柜体底部预留了可调支撑脚结构，可适配门店地面不平整的安装场景，通过调整支撑脚高度保证柜体水平，避免柜门出现密封不严、冷量泄漏的问题，同时支撑脚的高度预留也方便日常清理柜体底部的卫生死角，符合商用场所的卫生管理要求。
