DN50规格手轮驱动对夹式刀闸阀结构

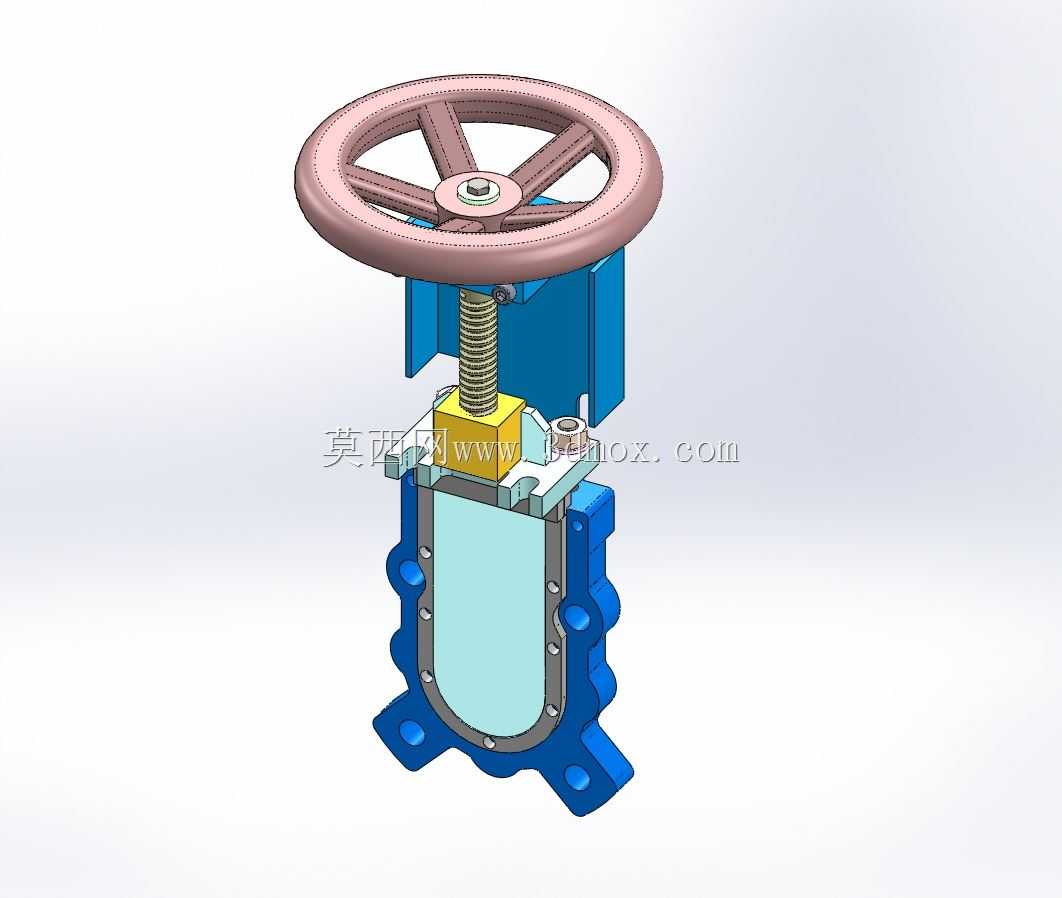

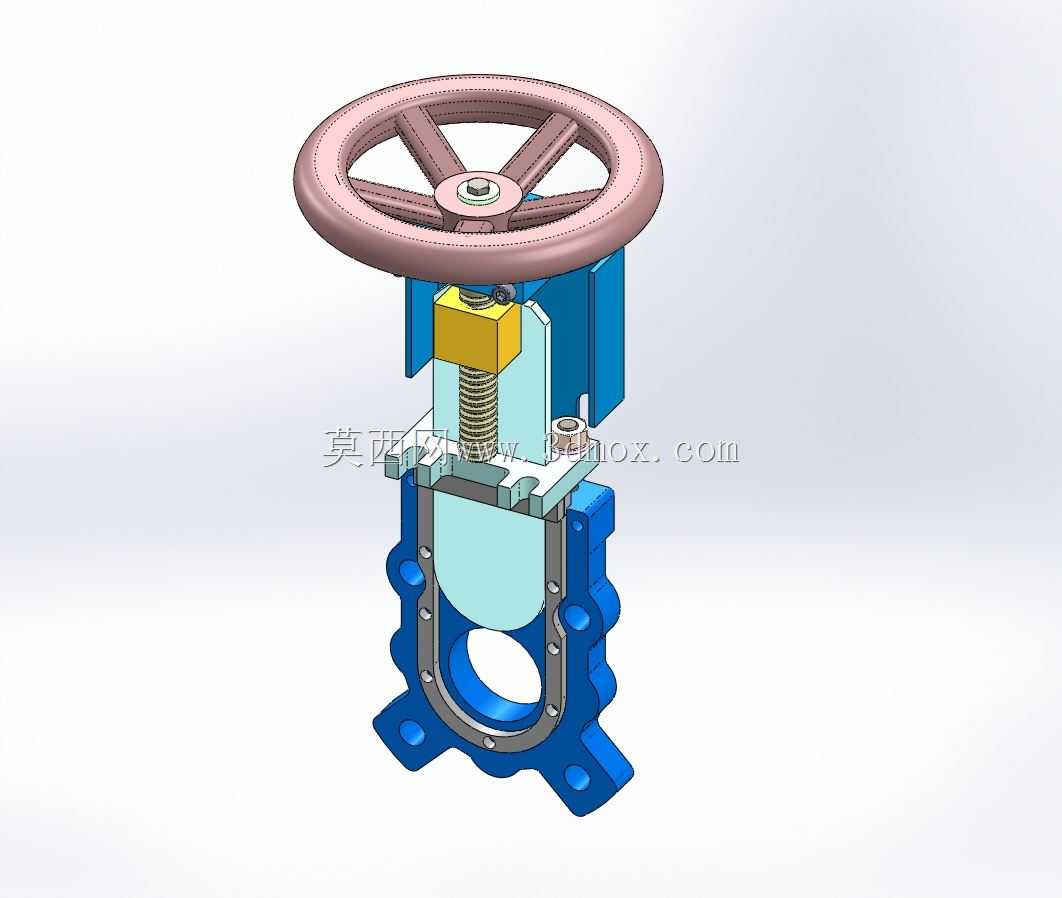

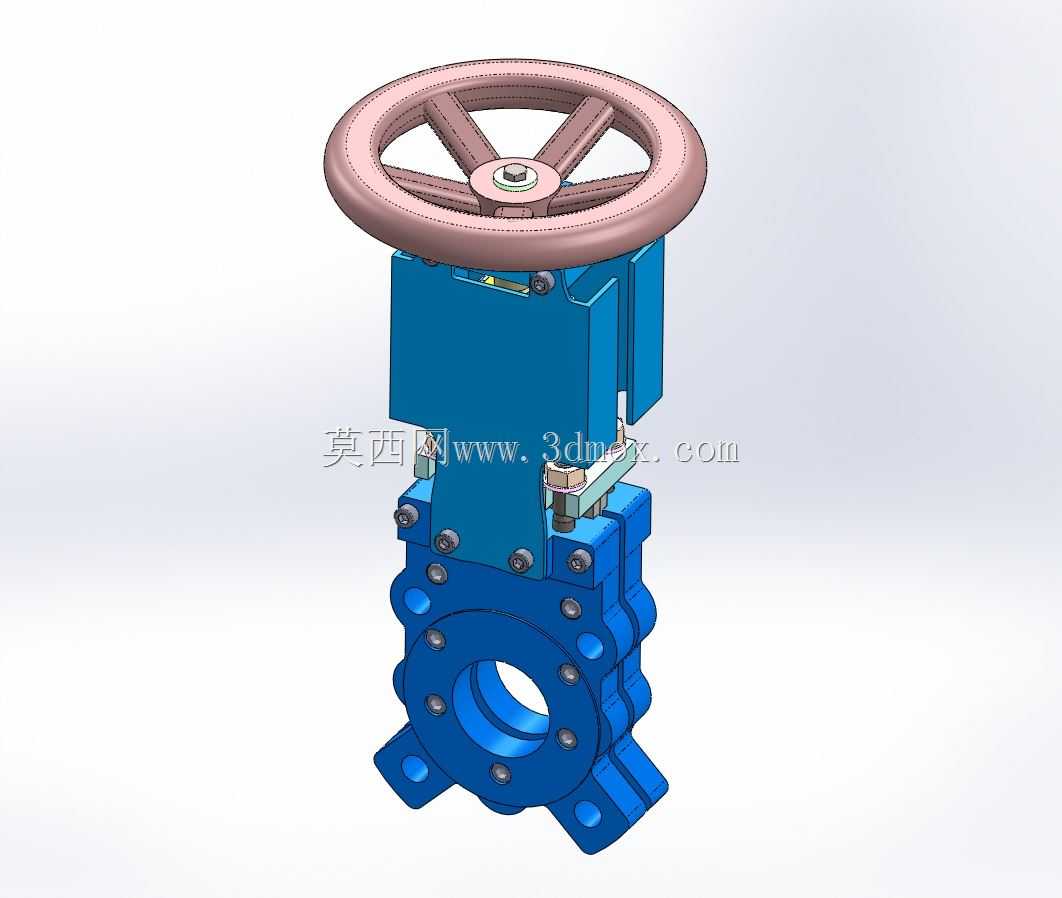

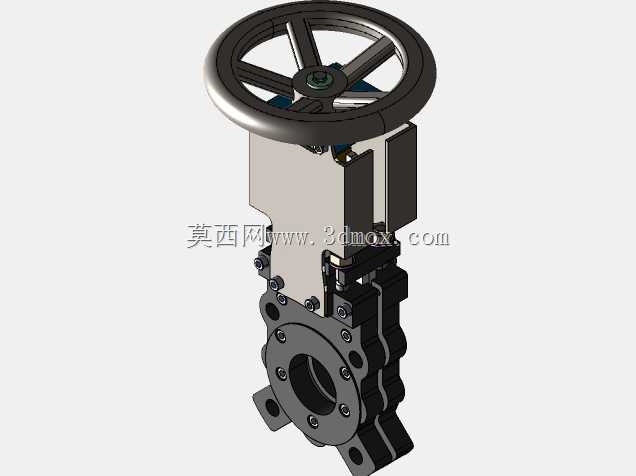

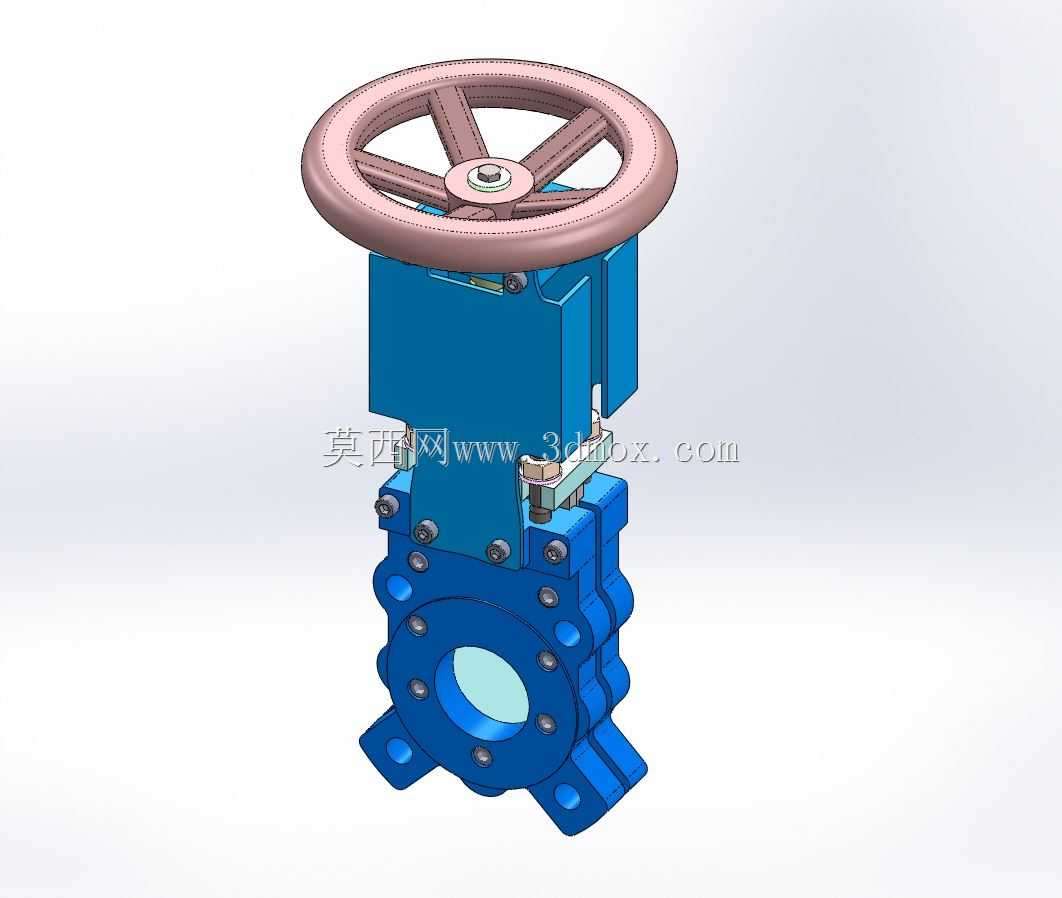

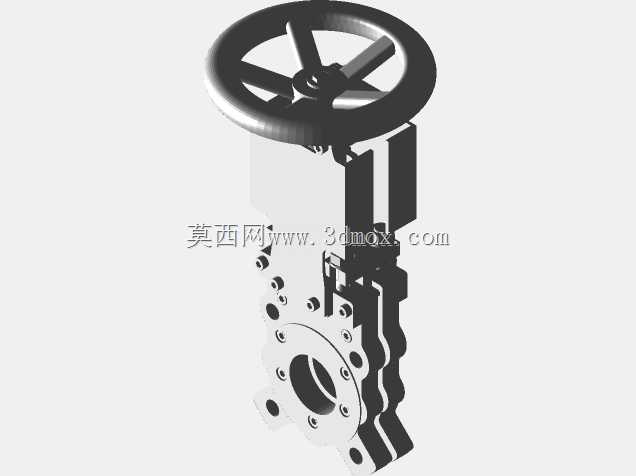

这款DN50口径刀闸阀，主要面向市政给排水、工矿料浆输送、轻工造纸等管路系统的截断工况设计，适配公称通径50mm的管路安装需求，采用对夹式连接结构，安装时可直接夹持在两片管路法兰之间，无需额外配置法兰转接件，能有效压缩管路安装段的轴向占用空间，适合布局紧凑的管廊、设备配套管路场景。产品采用不升杆手轮驱动结构，操作手轮时阀杆仅做旋转运动，闸板沿阀体内侧导向槽做垂直升降动作，相比明杆刀闸阀，操作过程中阀杆不会向上伸出额外长度，对安装空间的竖向高度要求更低，尤其适合井下、设备夹层等竖向空间受限的安装点位。从结构设计逻辑来看，阀体采用一体式铸造流道，流道内壁做顺滑过渡处理，介质流经时的流阻更低，不易残留纤维状、颗粒状介质，能有效降低闸板关闭时的卡滞概率；闸板采用单侧密封结构，密封面贴合精度经过配研处理，截断状态下无明显内漏，可适配清水、污水、纸浆、煤粉浆等低粘度带少量颗粒的介质工况。手轮采用轮辐式结构，握持边缘做圆弧过渡处理，操作时施力更顺手，手轮与阀杆的连接部位设置防尘压盖，可阻挡外界粉尘、水汽进入阀杆螺纹副，延长操作机构的使用寿命；阀体两侧设置带安装孔的支撑耳，安装时可通过螺栓直接与管路法兰定位，对中操作更便捷，支撑耳的厚度经过强度校核，可承受管路1.0MPa级别的工作压力，不会出现连接部位变形渗漏的问题。阀杆与阀体的衔接部位设置填料密封腔，可通过调整压盖螺栓的预紧力补偿填料磨损量，无需拆解阀门即可完成密封维护，降低现场运维的工作量；闸板的升降行程与手轮转动圈数做匹配设计，全开状态下闸板完全抬升至流道上方，不会占用流道通径，介质通流能力与同口径直通管路基本一致，全关状态下闸板完全截断流道，密封面比压满足低压管路的截断密封要求。建模过程中对各部件的装配间隙做了还原，包括手轮与阀杆的配合间隙、闸板与导向槽的滑动间隙、螺栓连接的预留间隙等，可直接用于阀门结构教学、设备配套选型的三维装配校核，也可作为同类型刀闸阀改型设计的基础参考模型，帮助设计人员快速核对安装边界尺寸，避免管路布局时出现干涉问题。
