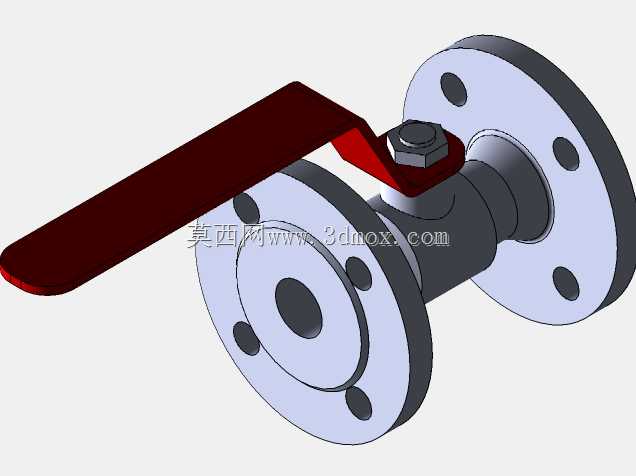

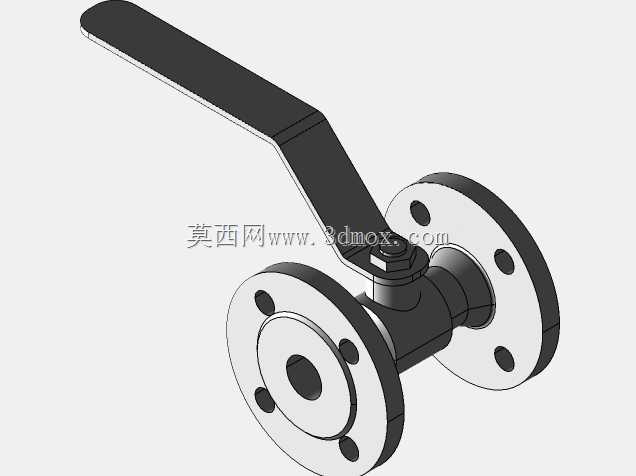

DN25PN16法兰连接手动球阀结构设计

这款法兰连接手动球阀，核心适配公称通径25mm、公称压力16bar的工业管路场景，在化工流体输送、市政给排水、中小型暖通循环水系统、普通工业压缩空气管路中都有广泛应用，主要承担管路介质的通断截断功能，不做节流调节使用，避免长期半开状态冲蚀密封面影响使用寿命。从结构设计逻辑来看，采用浮动球结构设计，球体在介质压力作用下会向出口侧阀座产生微量位移，压紧出口侧密封副实现可靠密封，相比固定球结构更适配中小通径的中低压工况，零件数量更少，装配维护难度更低。两端法兰采用标准连接尺寸，法兰盘上均匀分布四个螺栓通孔，安装时可直接与同压力等级、同通径的法兰管路配对，无需额外转接件，安装时需注意法兰密封面的平行度，避免螺栓偏载导致密封失效。操作端采用长柄杠杆式手把，力臂长度经过匹配计算，操作人员无需借助加力杆即可完成全开全关操作，手把扳动角度为90度，手把方向与管路轴向平行时为全开状态，垂直时为全关状态，现场巡检时可直接通过手把位置判断阀门开关状态，无需额外加装开度指示装置。阀体采用两瓣式对合结构，通过螺栓将左右阀体与中体锁紧，内部密封件采用弹性阀座设计，可补偿温度变化带来的尺寸形变，在-20℃到120℃的常规非腐蚀性介质工况下可保持稳定密封性能。建模过程中对球体的流通孔做了等通径设计，全开状态下流道无缩径，介质流经阀门时的压力损失极小，不会出现介质滞留的问题，也便于管路通球清扫作业。设计时预留了标准的安装操作空间，手把扳动范围内无结构干涉，安装时手把侧需预留足够的操作空间，避免周边管线或设备阻挡手把扳动行程。整体结构没有易损的复杂传动部件，日常维护仅需定期检查阀杆处的填料密封，若出现外漏可通过压紧填料压盖即可消除泄漏，无需整体拆解阀门，大幅降低现场运维的工作量。
