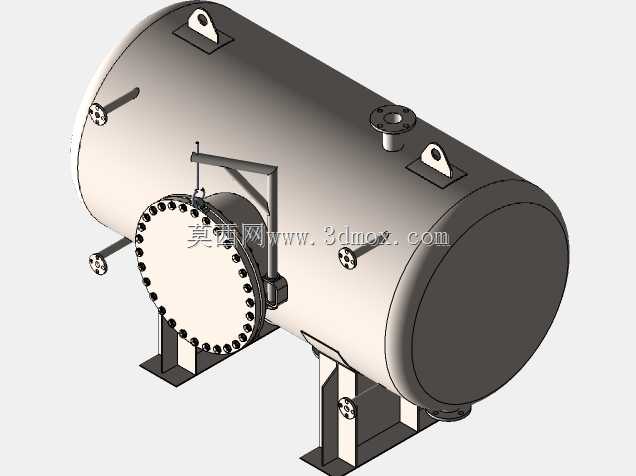

符合ASME标准的卧式承压储运用罐体

这类卧式承压罐体在石油炼化、精细化工、食品制药、燃气输配等领域应用广泛，主要用于带压工况下储存、缓冲工艺介质，或是作为气液分离、介质换热的核心承压载体，区别于常压储罐，其设计、制造、检验全流程都需严格遵循对应承压规范，避免运行中出现泄漏、超压变形等安全隐患。从结构设计来看，该罐体采用卧式布置，配套对称式鞍式支座作为支撑结构，支座的间距、地脚安装孔位都经过载荷核算，既保证满液状态下罐体的受力均匀，避免筒体局部应力集中，也预留了现场安装时的找平、调整空间，安装边界可适配多数工业装置的框架层、室外设备区的布置要求，筒体端部采用带螺栓紧固的快开盲板结构，相比焊接封头，可在定期检验、内部清理、内置构件检修时快速开启，大幅缩短运维停机时间，盲板的密封面形式、螺栓排布数量都匹配对应压力等级的密封要求，保证承压状态下无介质渗漏。筒体上分布的多个不同口径接管，分别对应介质进出、安全附件安装、仪表检测、放空排污等功能，每个接管的伸出长度、法兰端面形式都考虑了现场配管的操作空间，接管与筒体的连接位置避开了鞍座的应力集中区，降低焊缝处的疲劳失效风险，筒体顶部设置的吊装附件，可满足设备出厂转运、现场吊装就位的承重要求，吊装点的位置经过重心核算，保证吊装过程中罐体保持水平姿态，避免磕碰接管或支座结构。设计过程中所有尺寸都做了完整的参数化定义，从筒体的壁厚计算、封头的曲率选型，到每个接管的定位尺寸、支座的安装高度，都可根据实际项目的压力等级、介质特性、容积需求做快速调整，建模时严格遵循ASME规范中关于承压元件的尺寸公差、结构过渡要求，比如筒体与接管连接处的圆角过渡、支座与筒体的焊接垫板结构，都在模型中做了准确还原，方便后续做有限元应力校核、工程出图、生产制造的全流程使用。这类设备在实际选型时，需要结合装置的处理量、工作压力、介质腐蚀性来确定具体参数，该模型的完整尺寸定义可直接作为方案设计阶段的选型参考，也可用于配管设计阶段的设备占位、碰撞检查，减少前期方案设计的重复建模工作量。
