立式双开门商用采暖供热锅炉结构

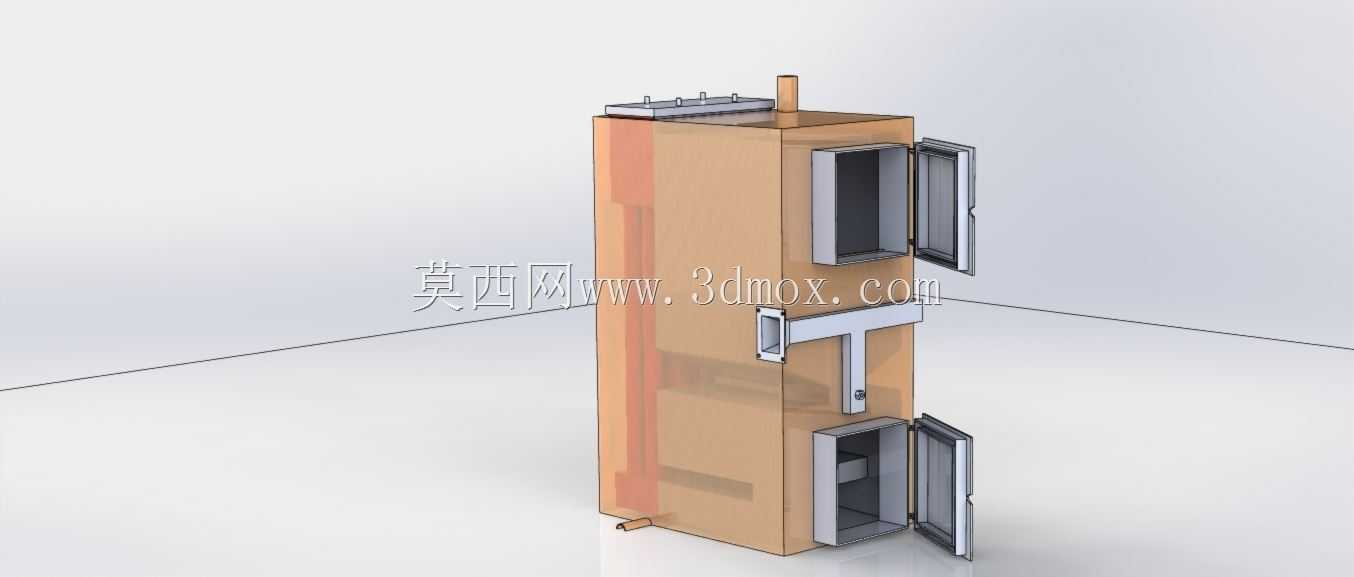

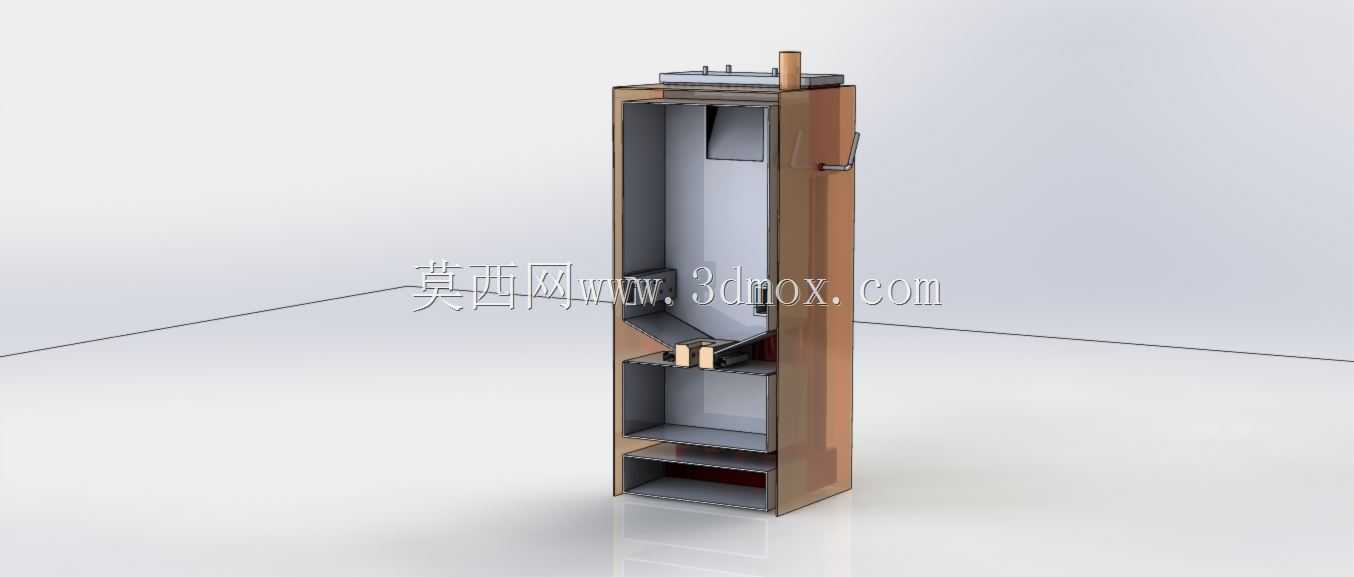

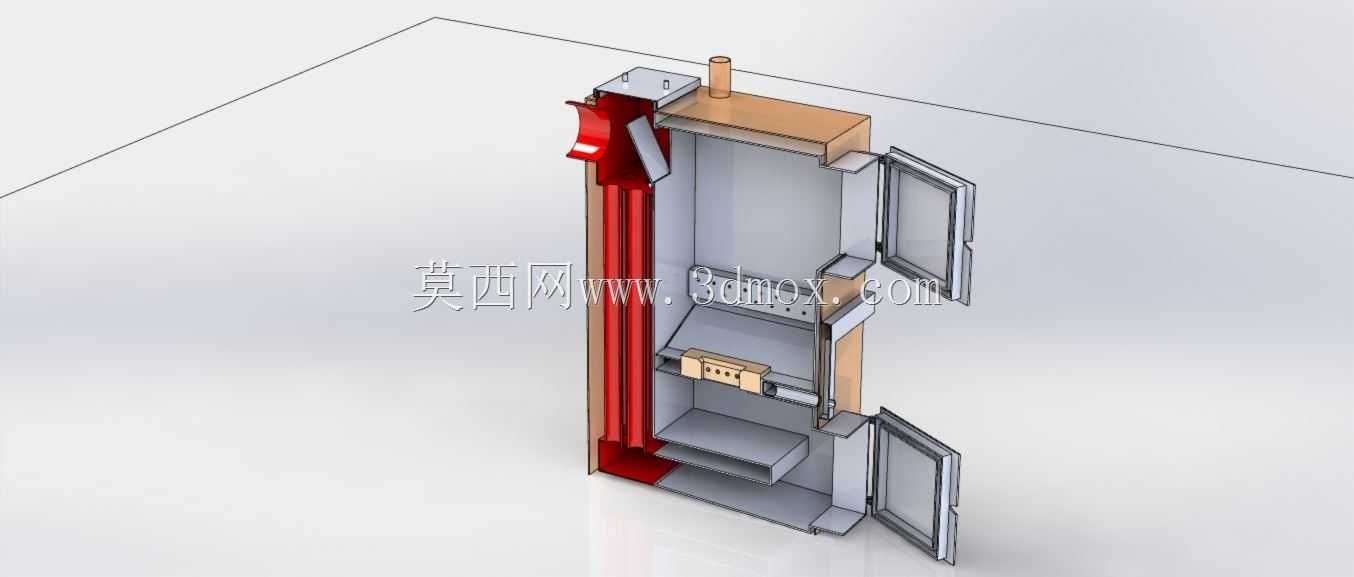

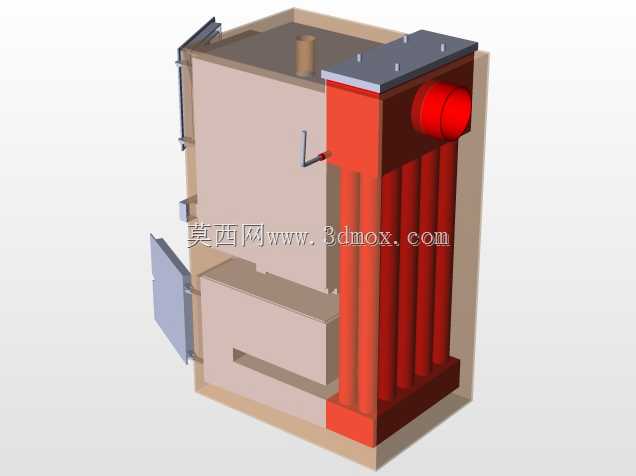

这款立式柜体结构的锅炉，主要面向小型商用场所、独栋民用建筑的采暖与生活热水供应场景，在北方分户采暖、小型经营性场所恒温供热的工况下适配性较强，可对接地暖、暖气片等多种末端散热设备，也可兼顾小型商用场景的热水供给需求。设备采用立式窄体布局，整体为长方体柜体形态，占地面积较小，适配多数商用建筑的设备间、角落安装场景，安装时需预留顶部排烟管的延伸空间，以及前后侧开门的操作检修距离，侧面预留的管路接口可直接对接供热循环管路，无需额外加装过度转接构件。结构设计上采用上下双开门布局，上部舱室主要布置燃烧换热核心组件，下部舱室预留了管路阀组、循环辅件的安装空间，日常检修时无需拆解整体柜体外壳，仅需打开对应舱门即可完成滤芯更换、管路排查、组件检修等操作，大幅降低后期运维的操作难度。柜体外壳采用钣金折弯拼接结构，门边配置密封胶条与锁止构件，可减少运行过程中的热量外泄，同时隔绝内部组件运行产生的噪音，避免设备运行对周边环境造成干扰。顶部预留的排烟接口可直接对接标准规格的排烟管道，侧面的管路接口位置经过布局优化，对接循环管路时不会出现管线弯折、干涉的问题。建模过程中完整还原了柜体的钣金折弯圆角、门体合页安装位、锁具结构、侧面管路固定支架等细节，所有构件的装配间隙均按照实际钣金加工的公差要求设置，可直接用于结构校核、安装模拟、方案展示等场景，也可作为同类型供热设备结构优化的参考基准，帮助设计人员快速完成柜体布局、检修空间预留、管路走向排布的验证工作，减少前期方案设计阶段的重复建模工作量。
