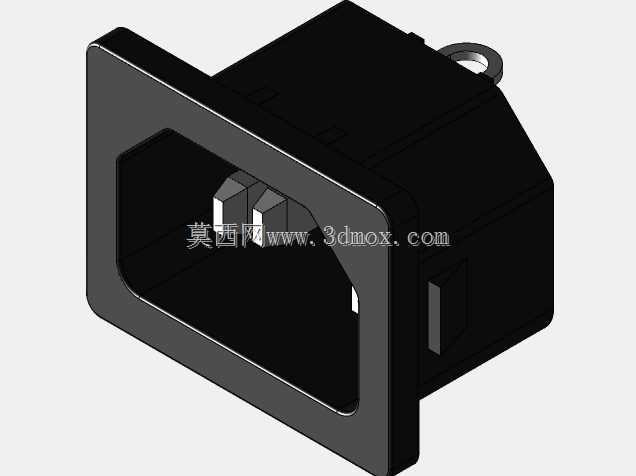

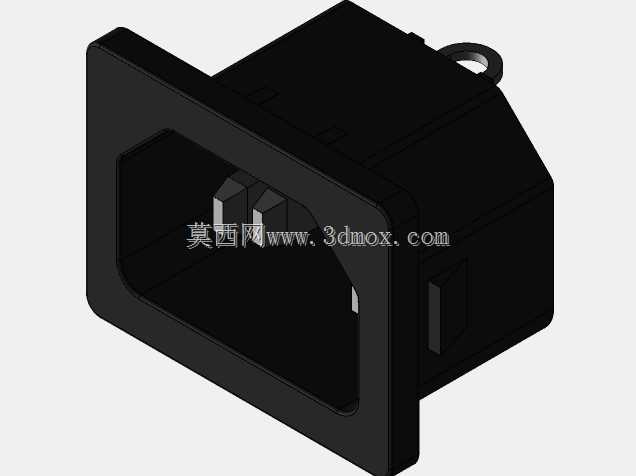

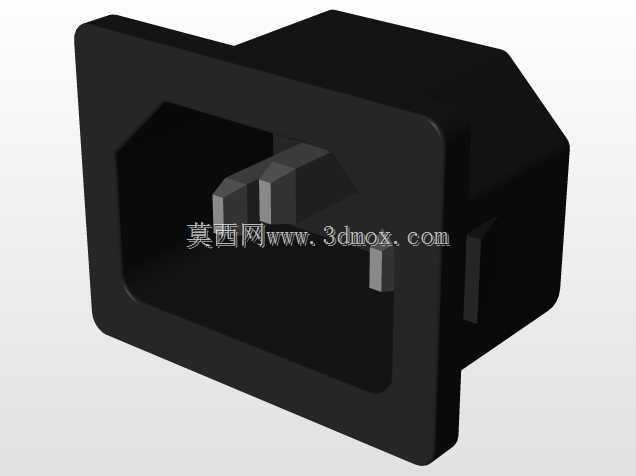

IEC型THT面板安装电源连接器结构

这款板装式电源接插件，主要面向各类需要外置市电输入接口的电子电气设备做板端连接使用，常见于工控终端、小型仪器仪表、桌面式供电设备、商用电器的电源输入工位，承担设备内部供电回路与外部市电线路的导通衔接作用，属于强电接入端的基础连接部件。设计上采用嵌入式面板卡装结构，前端带方形安装法兰，装配时可直接卡入设备外壳预先开好的对应方孔，依靠法兰边贴合面板外表面实现轴向定位，侧面带弹性卡扣结构，卡入面板后可自动卡紧外壳内壁，无需额外螺丝固定即可完成初步安装固定，适配常规厚度的设备钣金或塑料面板，安装后整体外露部分与面板表面齐平度较好，不会出现突出过多影响设备外观的问题。接插端采用标准IEC品字接口结构，内部三个导电插片呈品字形排布，插片间距为7mm，符合强电安全爬电距离要求，可有效避免极间打火风险，插片根部做了加宽加固处理，多次插拔后也不会出现插片歪斜、松动脱落的问题，适配常规的国标品字电源线，插拔手感阻尼适中，插入后卡扣锁止可靠，正常使用中不会出现电源线意外脱落导致设备断电的情况。整体外形尺寸控制紧凑，本体长度31mm，法兰面宽度24mm，本体高度21.7mm，安装后伸入设备内部的深度仅20mm左右，不会占用过多设备内部的布线空间，对于内部空间紧张的小型设备十分友好。尾部采用THT通孔焊接引脚，引脚间距与内部导电片位置对应，可直接插入PCB板预先开好的安装孔进行波峰焊或手工焊接，焊接引脚做了镀锡处理，上锡速度快、焊接牢固度高，焊接后可同时实现接插件与PCB板的机械固定与电气导通，无需额外飞线连接，可大幅提升生产装配效率。外壳整体采用黑色阻燃工程塑料注塑成型，绝缘性能满足强电部件的安全要求，耐高温特性可适配波峰焊时的瞬时高温，不会出现壳体变形、融化的问题，外壳边角做了圆角过渡处理，装配时不会划伤操作人员手部，也不会刮伤设备外壳的喷涂表面。在结构设计阶段，就充分考虑了批量生产的装配便利性，卡扣的弹性行程经过反复验证，既可以保证卡入面板时的安装力度适中，不会出现卡装过紧导致面板变形的问题，也能保证安装后的拉脱力满足使用要求，不会因为日常插拔电源线导致接插件从面板脱出。内部导电片采用高弹性铜材冲压成型，表面镀镍处理，导电性能优异，接触电阻小，长时间大电流工作时温升控制在安全范围内，不会出现过热氧化导致接触不良的问题，插片的导向角度做了优化，电源线插头插入时可自动导正，不会出现插偏顶坏内部结构的问题。
