在油气长输管线、化工工艺介质输送管网的日常运维体系里,清管作业是保障管线输送效率、排查内部缺陷、清除管内积垢与杂质的核心工序,这套清管器发射与接收装置,就是为完成清管器投放、回收作业专门设计的承压专用设备。从现场安装的边界条件来看,这套装置适配30英寸与24英寸两种规格的主管线,整体采用卧式撬装集成结构,所有承压筒体、连接弯管、旁通管路、支撑结构都集成在统一的焊接底座上,不需要现场额外搭建复杂的支撑框架,只要将装置两端的连接法兰与工艺主管线完成对中焊接、旁通管路对接站场的工艺导淋与放空系统,就能完成安装就位,大幅缩减现场施工的配管与找正工作量。

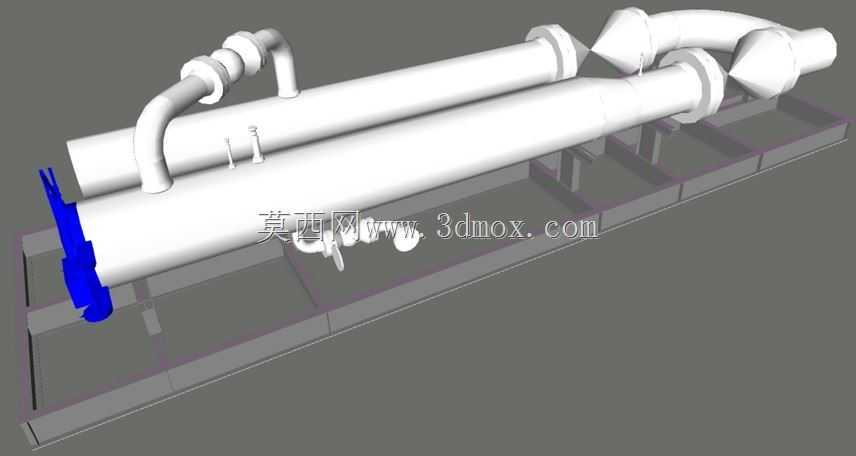

装置的核心承压部分采用快开盲板结构设计,位于筒体端部的蓝色快开锁紧结构,不需要完全拆卸端盖就能完成启闭操作,操作人员在完成泄压验证后,通过专用锁紧机构的操作就能快速开启盲板,完成清管器的装填或者取出作业,相比传统的法兰螺栓连接端盖,能将单次清管作业的开、关盖时间压缩七成以上,也减少了螺栓拆装过程中密封面磕碰损伤、螺栓丢失错装的现场常见问题。快开结构自带安全联锁设计,只有当筒体内压力完全泄放至常压状态时,锁紧机构才能被触发解锁,从结构原理上杜绝带压开盖的安全风险,符合承压设备的安全设计规范。
筒体上的旁通管路布局完全匹配站场清管作业的工艺需求,不同位置的接管分别对应放空、排污、介质平衡、清管器通过检测的功能:靠近盲板端的小口径接管用于装填清管器后的腔室排气,作业前通过该接口排尽腔室内空气,避免进气时产生气阻影响清管器发射;靠近主管线连接端的弯管结构作为介质导流通道,发射作业时,介质通过旁通管路进入清管器后方的腔室,缓慢建立压差推动清管器平稳进入主管线,避免瞬间大流量冲击导致清管器卡堵或者超速运行;接收端的旁通管路则用于导通介质流道,让清管器进入接收腔时,筒体内的介质能顺利回流至主管网,减少介质放空损耗,同时降低清管器进入筒体时的冲击速度,避免撞击损伤筒体端部结构。
整套装置的支撑结构采用鞍式支座与撬装底座结合的设计,鞍座与承压筒体采用局部焊接连接,预留了筒体受热膨胀的微量位移余量,避免输送高温介质时筒体热胀产生的附加应力拉裂焊缝或者损伤连接法兰;撬装底座的型钢框架做了等强度设计,既能满足公路运输过程中的颠簸载荷要求,也能承受站场运行时的介质压力脉动、清管器冲击载荷,底座上预留的地脚螺栓孔可以适配不同站场的混凝土地基安装要求,不需要额外做基础改造。
从结构设计的细节来看,筒体内部做了导向过渡段设计,在清管器进入主管线的位置设置了平滑的锥面导向结构,避免清管器皮碗在进入主管线时被法兰台阶刮损,保证清管器的密封效果;接收腔的端部设置了缓冲结构,能吸收清管器随介质流动到达终点时的冲击动能,避免清管器直接撞击盲板造成结构变形或者产生火花。所有管路的转弯位置都采用大曲率半径的弯管结构,减少介质流动的阻力损失,也避免杂质在管路拐角处沉积堵塞。

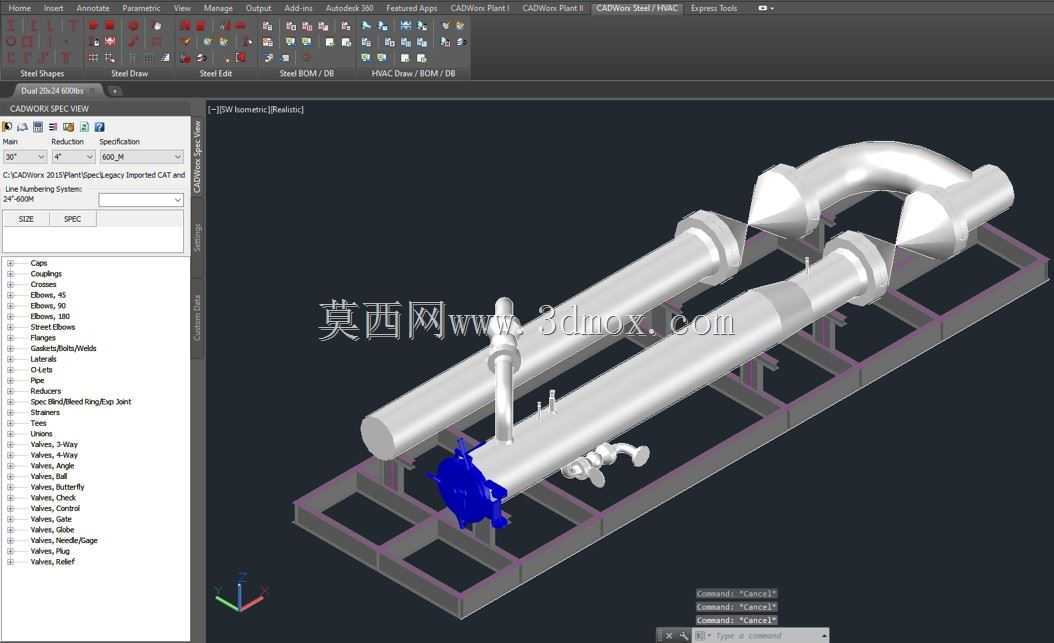

在三维建模过程中,所有承压部件的壁厚都按照对应管线的设计压力等级做了等比例还原,法兰的密封面形式、螺栓孔分布、接管的伸出长度都匹配现场常用的配管规范,结构件之间的焊缝位置、安装间隙都做了准确表达,既可以作为站场工艺设计阶段的设备选型参考,也能用于指导现场安装的配管预留、运维作业的流程模拟,帮助设计人员提前校验装置与周边管线、操作平台的空间干涉问题,避免现场安装时出现管线碰撞、操作空间不足的问题。
