户外工业用电子住宅电气舱结构设计

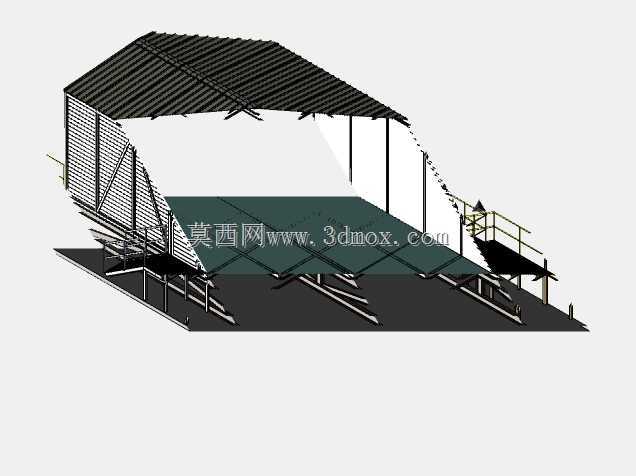

　　该结构主要应用于户外工业场站、野外作业点位、分布式监测站点的电子电气设备承载场景，核心用途是为内置的传感采集模块、信号传输单元、配电控制组件提供封闭且具备基础防护能力的安装空间，避免户外扬尘、降雨、日照直晒等环境因素直接作用于精密电子器件，保障设备长期运行的稳定性。从结构设计逻辑来看，整体采用框架式承载思路，底部设置型钢焊接的承载基座，基座上预留标准化的设备安装孔位，可适配不同尺寸的导轨式电气元件、壁挂式传感终端的固定需求，基座边缘延伸出的平台区域可作为现场检修时的临时操作面，侧边配套的简易护栏能够避免检修人员意外跌落，适配场站日常运维的实际操作需求。舱体的围护结构采用分块式装配设计，侧立面使用波纹防护板材，

　　既能够提升立面的结构抗形变能力，降低户外大风天气下的板材震颤幅度，也能通过波纹结构导排立面的积水，避免雨水长期积留造成的板材腐蚀。顶部采用单坡式倾斜屋面设计，屋面坡度经过适配性调整，能够快速排走降雨、积雪，减少顶部的静载荷堆积，屋面下方设置的横向支撑檩条采用等间距排布，单根檩条的截面选型兼顾承载能力与自重控制，避免顶部结构过重导致整体重心偏移。舱体的开口区域设置在侧方，配套的可开启检修门采用铰链式连接，门体边缘预留密封件安装槽，可加装橡胶密封条实现舱内的防尘防水密封，门体上预留的走线孔位配备防水格兰头的安装位，方便外部传感线路、供电线路的引入，同时避免雨水顺着线路缝隙渗入舱内。从安装边界来看，底部基座的安装孔位采用通用化的间距设计，

　　可直接固定在预制混凝土基础、钢结构平台上，不需要额外做定制化的转接支架，整体结构的外轮廓尺寸经过优化，在满足内部电气设备安装、人员侧身检修操作空间的前提下，尽可能压缩整体占地面积，适配野外场站用地紧张、运输通道狭窄的实际情况。结构的受力设计上，底部框架的主梁采用加厚型钢，能够承受内置电气设备、检修人员临时站立的总载荷，侧围的支撑立柱与底部主梁、顶部檩条采用刚性连接，形成稳定的框架受力体系，不需要额外设置斜向支撑占用内部可用空间，内部的净空高度经过核算，能够满足常规低压配电元件、信号采集终端的竖向安装需求，同时预留出顶部走线槽的安装空间，方便内部线路的规整排布。在细节设计上，舱体外部的爬梯结构采用踏步式设计，踏步表面做防滑处理，

　　方便运维人员登上顶部平台开展屋面检修、外置天线调试等作业，爬梯与主体框架的连接点采用螺栓固定，方便后期运输时的拆分与现场快速组装。舱体的接地端子预留位置设置在底部基座的侧方，采用标准化的接线板设计，可直接连接场站的接地网，保障内部电子设备的防雷、防漏电安全。整体结构的所有外露金属构件都预留了防腐处理的工艺余量，可根据使用场景的腐蚀等级选择喷漆、热浸锌等不同的表面处理方式，适配沿海高盐雾、内陆高扬尘等不同户外环境的使用需求。
