蜗轮蜗杆传动法兰式大口径球阀结构

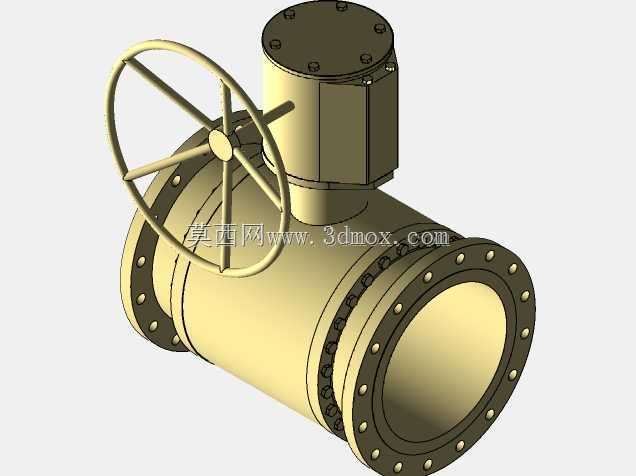

　　这款蜗轮驱动的法兰连接球阀，主要面向长距离工业流体输送管网、石化工艺装置区、市政高压供水主干线、大型换热机组进出口等需要大通径、高密封可靠性的管路截断场景，区别于小口径手柄球阀的手动操作逻辑，该结构通过手轮连接蜗轮减速机构，将手轮输入的低扭矩放大后传递给阀杆，操作人员仅需施加常规操作力即可完成高压工况下的阀芯启闭动作，无需额外借助加力杆，大幅降低大口径阀门的现场操作强度。从结构设计逻辑来看，整体采用三段式铸造阀体结构，左右两端为带螺栓孔的法兰连接端，法兰端面的密封水线、螺栓孔节圆尺寸均匹配对应压力等级的管路法兰标准，安装时可直接与同通径、同压力等级的管路法兰通过螺栓组对接，法兰密封面可根据输送介质特性选配金属缠绕垫、

　　橡胶石棉垫等不同密封件，适配从常温清水到高温油品、弱腐蚀性化工介质的不同输送需求。中部阀体为容纳球体的核心腔室，球体采用固定球结构设计，上下两端设置阀轴支撑，避免大口径球体在高压介质侧推作用下出现密封面偏移，相比浮动球结构，固定球设计在高压、大压差工况下的密封可靠性更强，阀杆与球体连接处采用防冲出结构设计，即使阀腔内部出现异常压力升高，阀杆也不会被介质压力顶出阀体，从结构层面规避外泄漏风险。上部的蜗轮驱动箱通过支架与阀体上盖连接，支架预留足够的安装操作空间，方便后期维护时更换阀杆填料、调整蜗轮啮合间隙，手轮采用轮辐式结构，直径经过扭矩匹配计算，既保证操作时的力臂长度足够降低操作力，

　　又不会因为手轮直径过大导致安装后占用过多侧向操作空间，手轮边缘做圆弧过渡处理，避免现场操作时划伤操作人员。从安装边界尺寸来看，该球阀的结构长度、法兰外径、螺栓孔数量与孔径均严格遵循对应公称压力、公称通径的工业阀门标准，管路设计时无需额外预留非标安装空间，可直接替换同参数的老旧闸阀、截止阀，相比同通径的闸阀，球阀的启闭行程更短，全开状态下流道完全贯通，介质流经时的局部阻力系数远低于闸阀与截止阀，长期运行下的管路输送能耗更低。在功能特性层面，球体的密封面采用堆焊硬质合金处理，耐磨性能优异，可适配带有少量固体颗粒的介质输送场景，避免长期启闭过程中密封面被颗粒冲刷磨损导致内漏；阀杆采用多重填料密封结构，可根据现场泄漏情况在线压紧填料压盖，

　　无需停输拆解阀门即可完成外漏点处理，大幅降低管网运维的停输成本。设计过程中针对蜗轮机构的传动比做了匹配优化，既保证手轮操作圈数在合理范围内，避免启闭过程需要转动过多圈数影响操作效率，又保证输出扭矩足够克服高压介质对球体的压紧力，即使在阀腔两侧存在额定压差的情况下，也能顺畅完成启闭动作。阀体流道做了等径设计，全开状态下无缩径，既可以降低介质流动阻力，也方便管路通球扫线作业时清管器顺利通过，适配长输管线的定期清管作业需求。上部蜗轮箱设置开度指示标识，操作人员站在地面即可清晰判断阀门的当前启闭状态，避免出现误操作，同时蜗轮箱自带自锁结构，当介质出现反向压力冲击时，阀芯不会因为介质推力自行转动，可长期保持在设定的开度位置，无需额外加设锁止装置。
