燃气输送计量用集成式煤气表橇结构

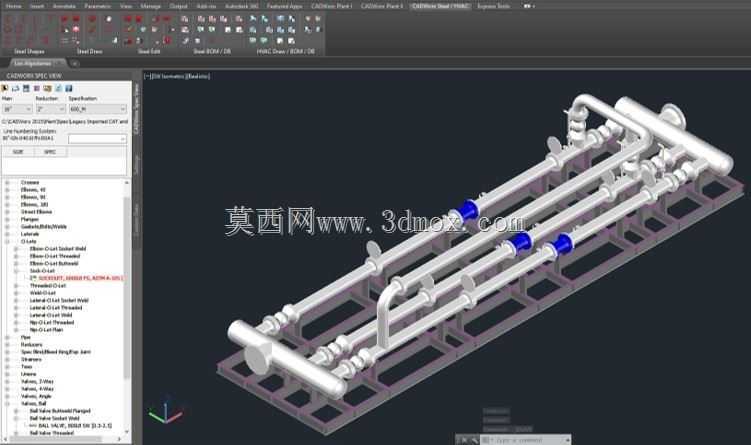

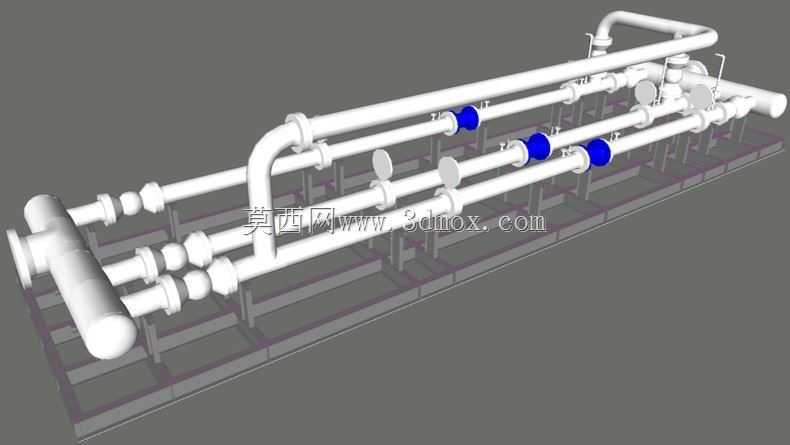

　　这套集成式煤气表橇结构，主要面向城市燃气调压站、工商业用户燃气入户端、区域燃气管网分输节点的计量与输配场景，是将多组燃气计量管路、控制阀门、连通管线集成在统一底座框架上的橇装式功能单元，相比现场零散拼接的管路系统，能大幅缩减现场安装的施工周期，降低现场管路焊接、装配带来的密封隐患，出厂前即可完成整体压力测试与管路通断校验，到场后仅需对接进出口主管道即可投入使用。从结构设计逻辑来看，整套橇体采用对称式多管路并行排布，底座采用型钢焊接成格栅式框架，既保证整体结构的承重强度，又能减轻整体自重，同时格栅式的底座结构便于现场吊装时的索具固定，也能在运行过程中及时排走管路表面的凝露水，避免底座长期积水造成的锈蚀问题。并行排布的多根计量支路，

　　每一条支路都预留了独立的截断阀安装位与煤气表安装接口，可根据实际用气流量需求灵活配置不同量程的计量表具，单支路检修时可单独截断该支路阀门，不影响其他支路的正常供气，适配用气负荷波动较大的工商业用户使用场景，避免单管路计量在低负荷时计量精度不足、高负荷时压损过大的问题。管路连接端全部采用标准法兰接口，进出口汇管设置在橇体两端，管径大于支路管径，起到气流缓冲与稳压的作用，避免支路气流互相干扰造成的计量波动。管路上设置的蓝色密封固定件，是针对法兰连接位置的防护结构，既可以标识法兰紧固点位，也能对法兰连接缝隙起到一定的防尘防腐蚀作用，适配户外安装的复杂工况。在安装边界设计上，整套橇体的长宽高尺寸充分考虑了标准货运车辆的运输限界，

　　底座框架预留了统一的吊装孔与地脚安装孔，安装时不需要额外制作复杂的混凝土基础，仅需平整硬化地面即可完成固定，橇体两侧预留了足够的操作空间，便于日常巡检时观察表具读数、操作阀门开关，后期更换表具时也有足够的操作余量，不需要额外拆解周边管路。设计过程中充分考虑了燃气输送的安全要求，所有管路的弯折半径都符合燃气管道设计的规范要求，避免急弯造成的局部压损过大，管路之间的间距满足安装操作与检修的空间需求，不会出现管路过于密集导致扳手等工具无法操作的问题。橇体上的所有管路走向都做了横平竖直的排布处理，既美观规整，也便于后期运行过程中的管路标识粘贴，方便运维人员快速识别管路走向与支路功能。在实际应用中，这类橇装计量装置还可以根据用户需求，

　　在预留位置加装压力检测、温度检测、泄漏报警等传感元件，不需要对整体结构做大幅改动，拓展性较强。相比传统现场安装的计量管路，集成式橇装结构把大部分装配、检测工作转移到工厂内完成，现场施工的动火作业量大幅减少，对于燃气这类易燃易爆介质的输送系统来说，能显著降低现场施工的安全风险，同时工厂内标准化的装配流程也能更好的控制管路焊接质量、法兰连接的密封性能，减少后期运行过程中的泄漏隐患。整套结构的受力设计经过校核，底座框架可以承受所有管路、阀门、表具满装后的总重量，同时能承受运输过程中的颠簸载荷，不会出现管路变形、接口错位的问题。管路支架的设置位置避开了法兰连接位置与焊缝位置，避免支架应力对接口密封造成影响，同时支架与管路之间预留了微小的伸缩间隙，适配燃气输送过程中温度变化带来的管路热胀冷缩，避免温度应力造成的管路变形或接口泄漏。
