带花键连接段的工业传动驱动轴结构

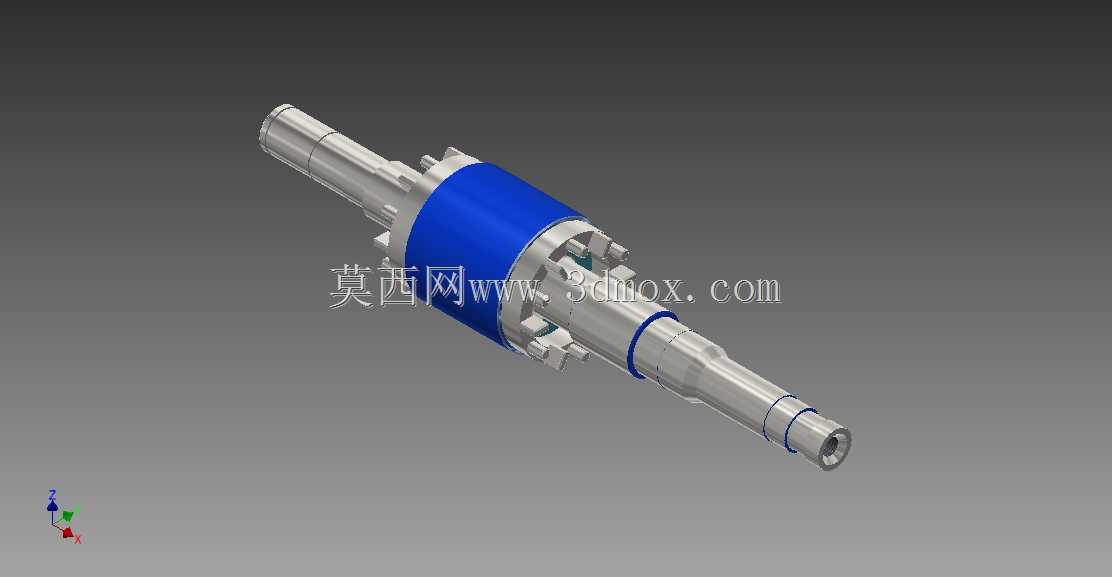

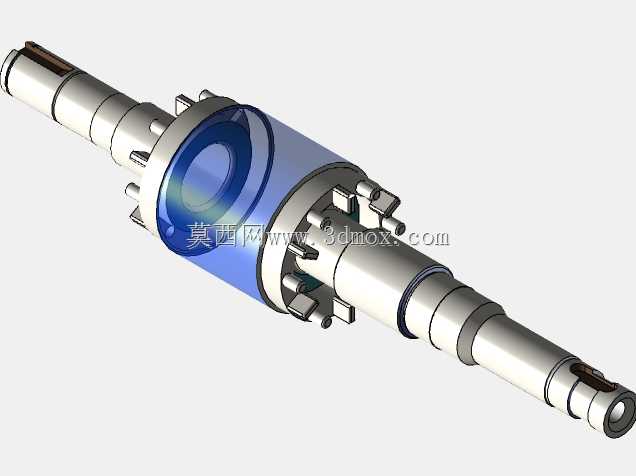

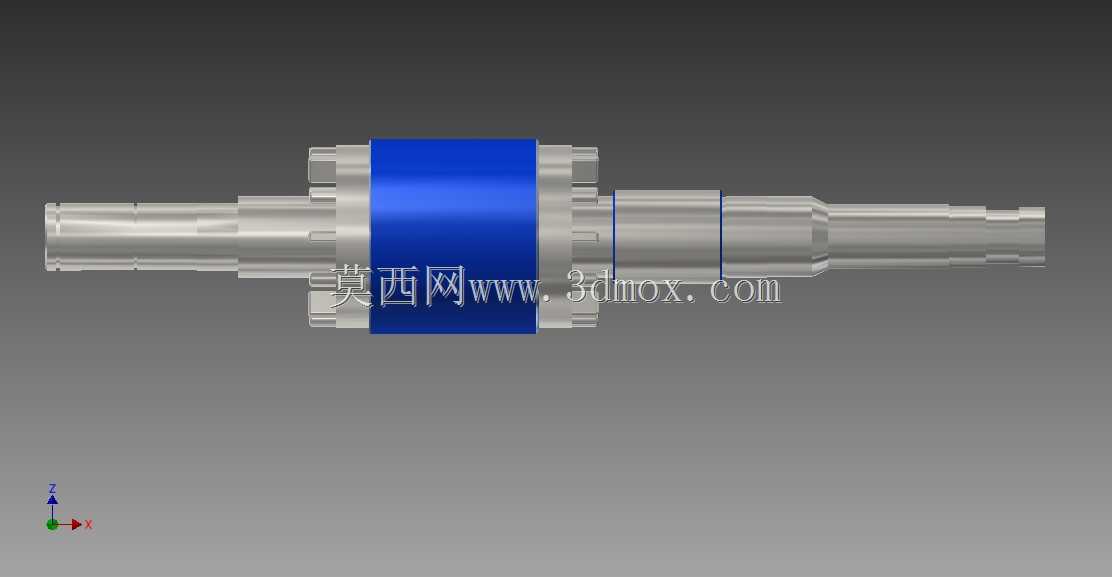

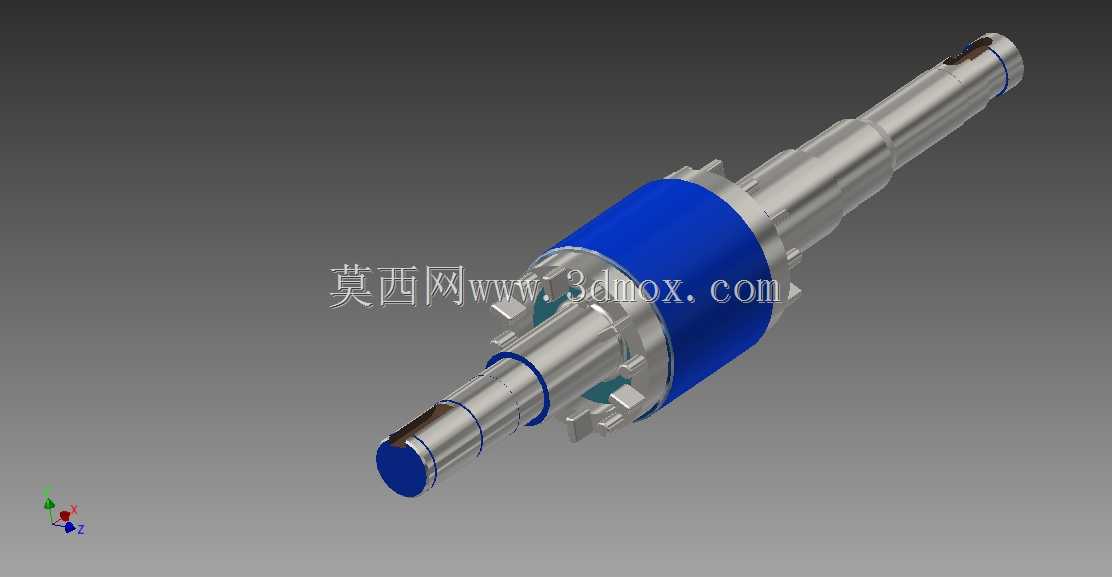

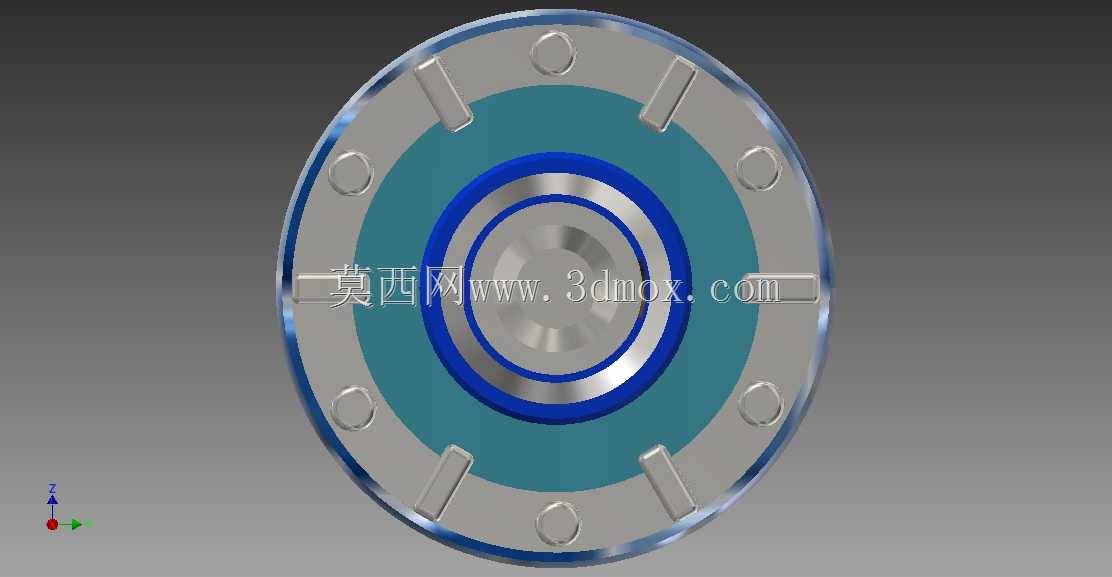

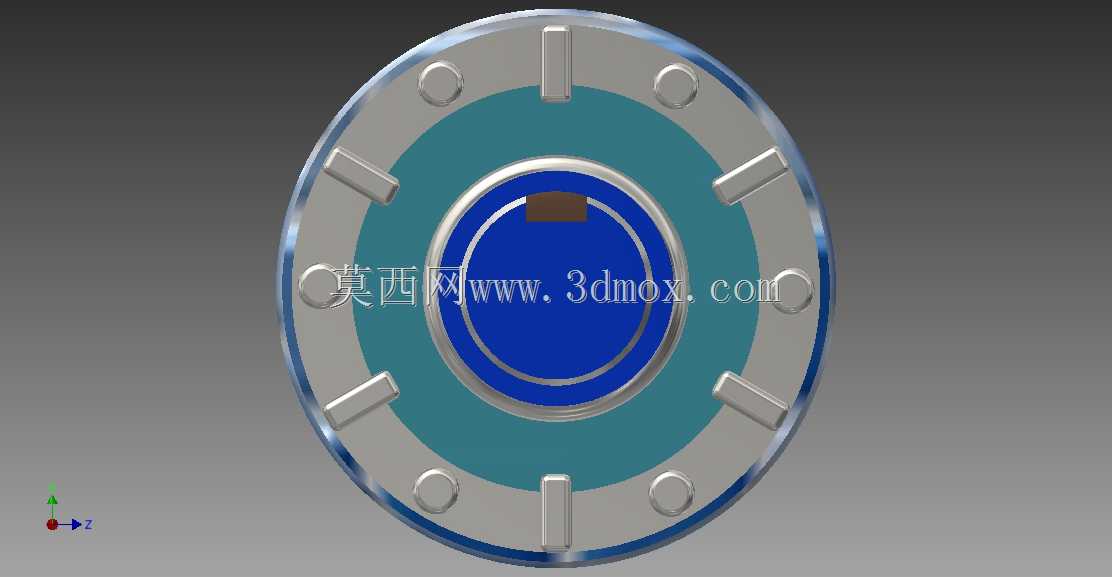

这类带中间连接结构的驱动轴，主要适配有相对位移补偿需求的传动链路，常见于中小型工业电机输出端、精密传动试验台、轻工自动化生产线的动力传递工位，用来衔接电机转子输出端与下游负载输入端，解决安装过程中两轴对中存在微小偏差、运行中负载端产生微量轴向窜动的问题，避免刚性连接带来的轴系附加弯矩，延长轴承与密封件的使用寿命。轴体整体采用阶梯轴结构设计，从两端到中间配合段依次设置不同直径的轴颈，分别对应轴承安装位、密封件配合位、传动件连接位，每一段轴肩都做了圆角过渡处理，避免应力集中导致的轴体疲劳断裂，中间的蓝色包覆段是集成的柔性连接结构，内部通过花键副实现转矩传递，同时允许两端轴段存在微小的角向与径向偏移，补偿量控制在常规工业安装允许的误差范围内，不需要额外加装独立联轴器就能满足多数常规传动场景的对中补偿需求。设计过程中优先考虑了安装便利性，两端轴头都做了倒角导向，方便装配时快速穿入轴承内圈与带轮、齿轮等传动件的内孔，轴上的环形卡槽用来安装轴用弹性挡圈，实现传动件与轴承的轴向定位，不需要额外加工锁紧螺纹孔，减少轴体加工工序，降低加工成本。轴体的径向尺寸按照传递额定转矩的强度要求核算，中间花键段的模数与齿数匹配常用的中小功率电机输出转矩范围，两端轴颈的公差配合按照基孔制过渡配合设计，既能保证装配时的同轴度要求，又不会因为过盈量过大导致装配困难，安装边界上，轴体总长度适配常规Y系列中小型端盖式电机的转子输出端安装空间，最大直径处的尺寸不超过电机端盖的穿轴孔直径，不需要对原有电机端盖做二次加工就能直接替换原有刚性输出轴。轴体表面的加工粗糙度按照不同配合段做了区分，轴承配合段粗糙度要求最高，密封件配合段次之，非配合的外露段做了防锈氧化处理，避免车间潮湿环境导致轴体锈蚀，影响后续拆装维护。实际运行中，这类轴体的最高工作转速适配常规4极工业电机的额定转速，动平衡等级按照G6.3级做校验，避免高速运行时产生过大振动，传递转矩过程中，中间的柔性段还能吸收一部分负载端的冲击振动，减少振动向电机端传递，降低电机运行的噪音水平。
