双扁平转子马格纳斯效应推进船舶结构

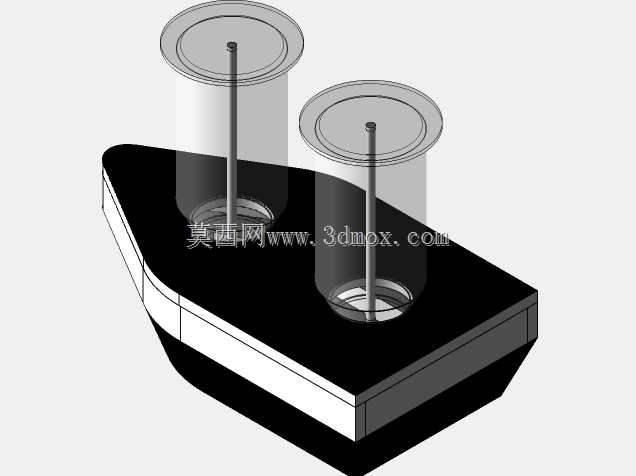

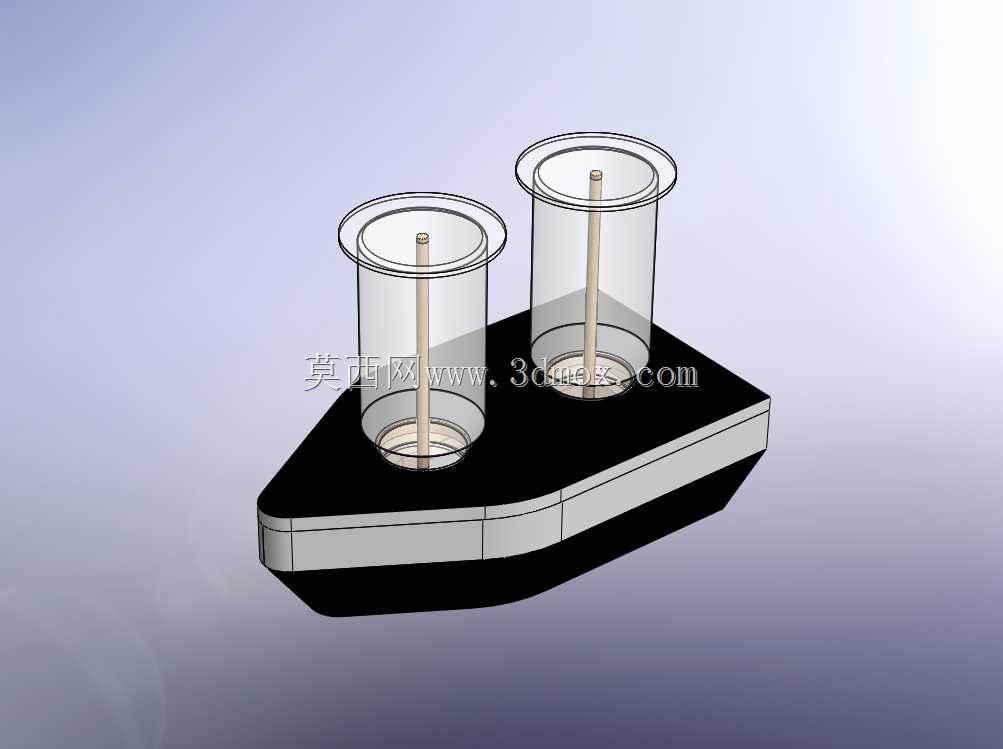

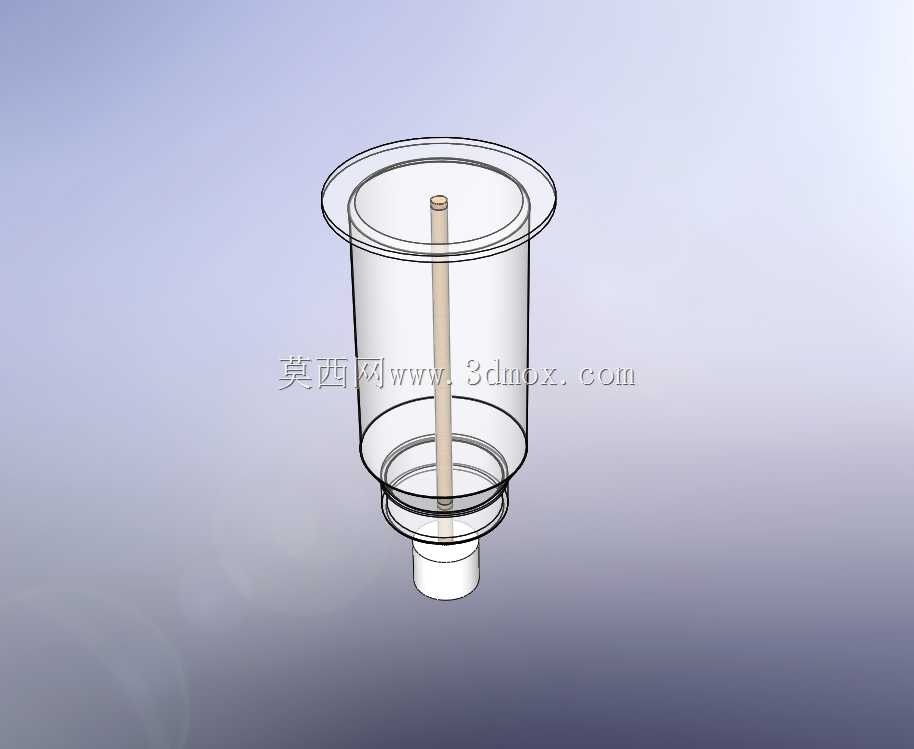

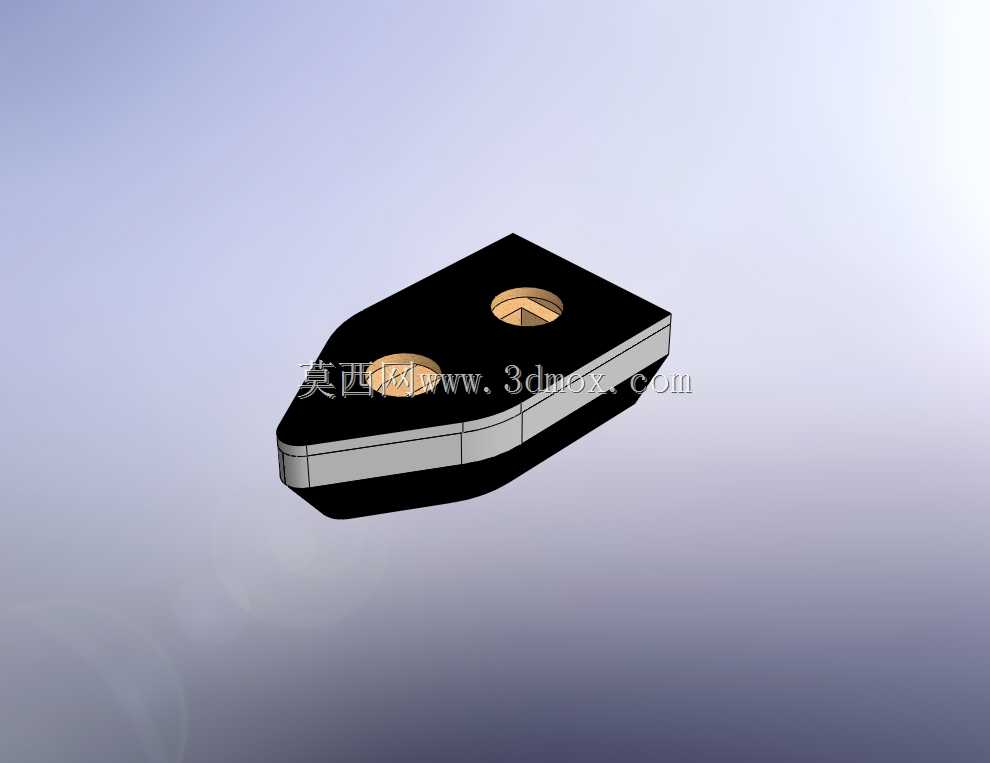

这款采用双扁平垂直转子的推进船体，核心依托马格纳斯效应实现航行推力输出，区别于传统螺旋桨推进的船舶构型，在低航速、高负载的内河短途运输、近岸水文监测作业场景中，能凭借转子转动与来流的耦合作用获得更稳定的推力表现，尤其适合浅水区域的作业需求，避免传统螺旋桨易被杂物缠绕、吃水深度受限的问题。从结构设计逻辑来看，船体主体采用近似双体船的平底构型，船首做圆弧过渡处理，降低航行时的兴波阻力，船体上甲板预留两个转子安装基座，基座位置沿船体中轴线对称分布，保证两侧推力输出的力矩平衡，避免航行时出现偏航力矩。两个转子采用透明筒体包裹中心转轴的结构，筒体上下端做翻边强化处理，既可以减少转子端部的气流绕流损失，提升马格纳斯效应的推力转化效率，也能对内部转动轴形成防护，避免航行中溅起的水花、漂浮杂物直接冲击转动部件。安装边界上，转子基座与甲板采用嵌入式连接，基座下沿延伸至船体内部的加强筋结构，抵消转子转动时产生的倾覆力矩，两个转子的中心距根据船体宽度做匹配设计，保证转动时不会出现结构干涉，同时预留足够的检修空间，方便后期对转子轴承、传动部件进行维护。功能特性层面，这种扁平转子推进结构不需要传统的舵系结构，通过调整两个转子的转速差即可实现航向调整，简化了船体下部的传动结构，进一步降低了船体吃水要求，在水深不足一米的浅滩区域也能正常航行。设计过程中优先考虑了结构的易加工性，船体外壳采用分块拼接的钣金结构，不需要复杂的曲面成型工艺，转子筒体采用标准规格的透明圆柱管材切割加工，中心转轴采用常规圆钢材质，降低整体制造成本，适合小型作业船舶的快速试制与改装。实际作业中，这种推进结构在横风环境下还能借助风力额外获得推力，相比同吨位的传统螺旋桨船舶，在风力适宜的航段能降低动力系统的能耗，对于长距离低速航行的作业场景有更好的经济性。船体尾部预留了动力模块的安装空间，可以根据需求搭配不同功率的驱动电机，匹配不同的载重需求，甲板平面除转子安装区域外预留了平整的载货空间，可搭载水文监测设备、小型作业工具，满足近岸作业的实际使用需求。
