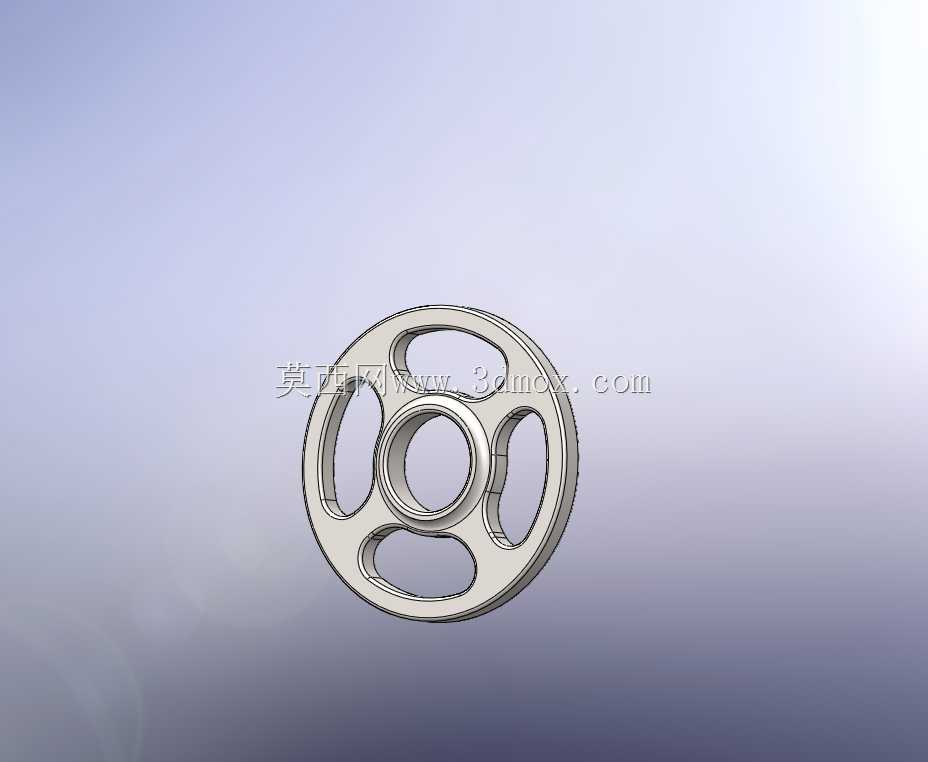

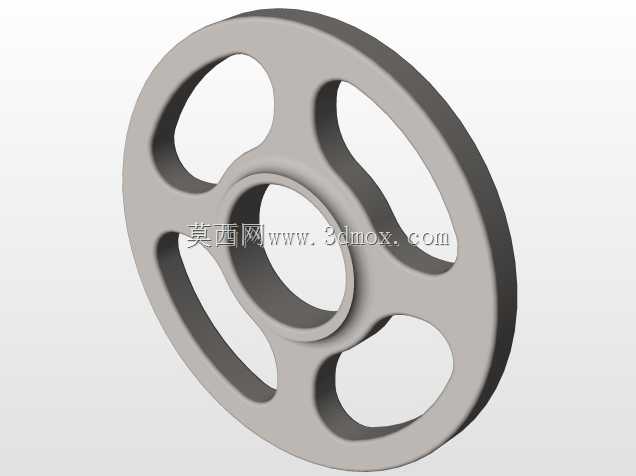

辐条式机械飞轮结构三维设计

　　在各类需要稳定转速、储存转动动能的机械传动系统中，飞轮是不可或缺的核心回转部件，这款辐条式结构的飞轮，主要适配中小功率的内燃机、冲压设备、小型发电机组以及需要周期性做功的往复式机械场景，用来抵消曲轴或者主轴转动过程中的速度波动，让整个传动链路的输出转速保持在允许的偏差范围内，避免因负载突变或者做功间隔导致的传动冲击、转速骤降问题。从实际使用场景来看，这类带镂空辐条的飞轮相比实心轮盘结构，在保证足够转动惯量的前提下大幅降低了自身重量，既减少了回转部件的材料消耗，也降低了主轴启动阶段的负载扭矩，避免电机或者原动机启动时因飞轮惯量过大出现堵转、启动电流超标的问题。设计这款飞轮的时候，首先要匹配安装轴的轴径尺寸，

　　中心的轮毂孔需要和对应规格的主轴做过渡配合，轮毂部分的厚度要满足键连接的挤压强度要求，保证扭矩传递过程中不会出现键槽压溃、轮毂开裂的问题。轮缘部分是飞轮储存转动惯量的核心区域，设计时会将更多质量分布在远离回转中心的轮缘位置，利用转动惯量和回转半径平方成正比的特性，在相同整体质量下获得更大的惯量储备，轮缘的内外径差值、轴向宽度都需要根据系统需要的转速波动率来计算确定，既要保证足够的储能能力，也要控制轮缘的圆周速度在材料许用范围内，避免高速转动时出现离心力过大导致的轮缘碎裂风险。辐条部分采用了五孔均匀分布的结构，五个镂空孔沿圆周方向等角度排布，相邻辐条的截面做了圆弧过渡处理，避免应力集中在辐条和轮缘、轮毂的连接位置，

　　这种结构不仅减轻了整体重量，也方便加工过程中的吊装、转运，同时镂空结构在飞轮高速转动时可以减少空气阻力带来的风阻损耗，对于开式传动的设备来说，还能避免转动过程中裹挟过多杂物进入传动舱。安装边界方面，飞轮的轴向总厚度需要匹配设备传动舱的内部安装空间，轮缘的最大外径要和周边的壳体、防护板保留足够的安全间隙，避免转动过程中出现剐蹭，轮毂端面的安装定位止口需要和主轴轴肩的尺寸匹配，保证飞轮安装后回转中心和主轴轴线完全重合，减少转动过程中的不平衡量。实际装配时，这类飞轮完成加工后都需要做动平衡校正，在轮缘的指定位置去除多余材料或者加装平衡块，将剩余不平衡量控制在对应转速等级的许用范围内，避免高速转动时产生异常振动，

　　损坏主轴轴承或者相连的传动部件。从功能特性来看，这款飞轮除了基础的储能稳速作用，部分场景下还会在轮缘外侧加工启动齿圈，配合启动电机的驱动齿轮完成原动机的启动动作，轮缘端面也可以根据需要加工定位孔，用来安装离合器从动盘或者皮带轮，实现动力的向外输出。设计过程中需要注意辐条的截面抗弯强度，因为飞轮在急加速、急减速的工况下，辐条需要传递轮毂和轮缘之间的扭矩，同时承受离心力带来的拉应力，如果过渡圆角设计过小，很容易在交变载荷下出现疲劳裂纹，所以所有的转角位置都采用了大圆弧过渡，没有尖锐的直角结构。另外，飞轮的材料一般选用灰铸铁或者球墨铸铁，这类材料的减震性能较好，能够吸收传动过程中的部分振动，同时铸造性能优异，适合这类带复杂辐条结构的零件成型，成本也相对可控，对于转速更高的使用场景，也可以更换为铸钢材料来提升整体强度。在设备选型匹配时，不能单纯追求大惯量飞轮，过大的惯量会导致设备调速响应变慢，制动过程中需要的刹车扭矩也会大幅提升，反而影响设备的动态性能，需要根据系统的做功间隔、负载波动幅度、额定转速范围来计算匹配对应的飞轮转动惯量，再结合安装空间的尺寸约束确定飞轮的具体外形参数，这款辐条式飞轮的结构参数就是在平衡惯量需求、重量控制、安装空间、加工难度几个维度后确定的，能够很好适配多数中小功率通用机械的传动稳速需求。
