双筒铰接式观测视镜结构设计

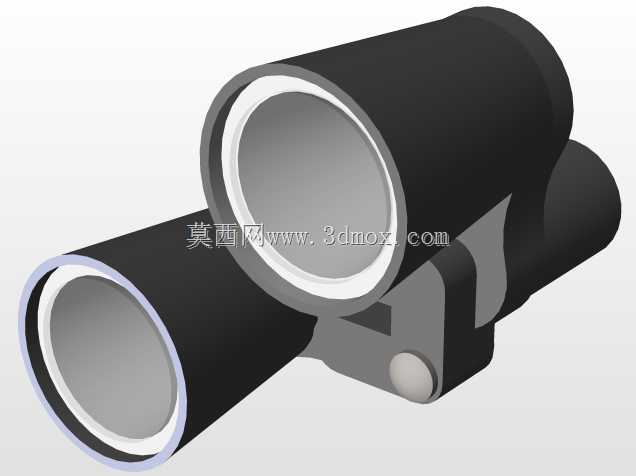

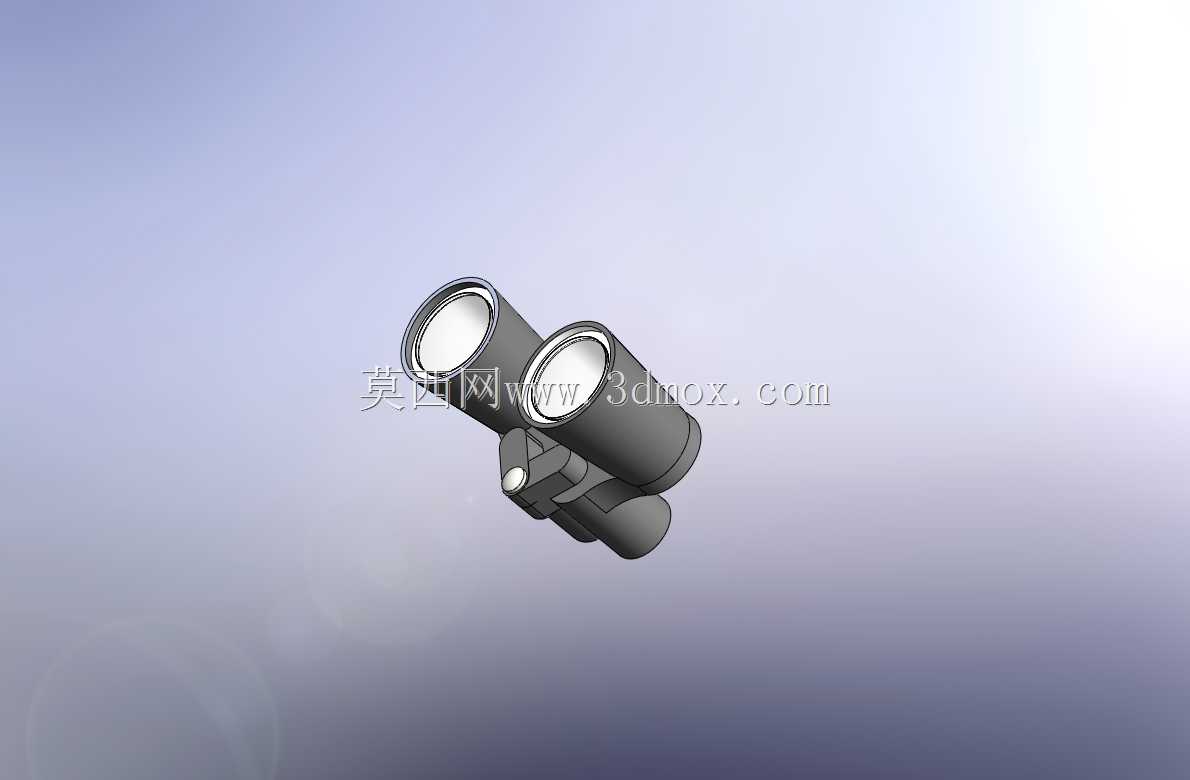

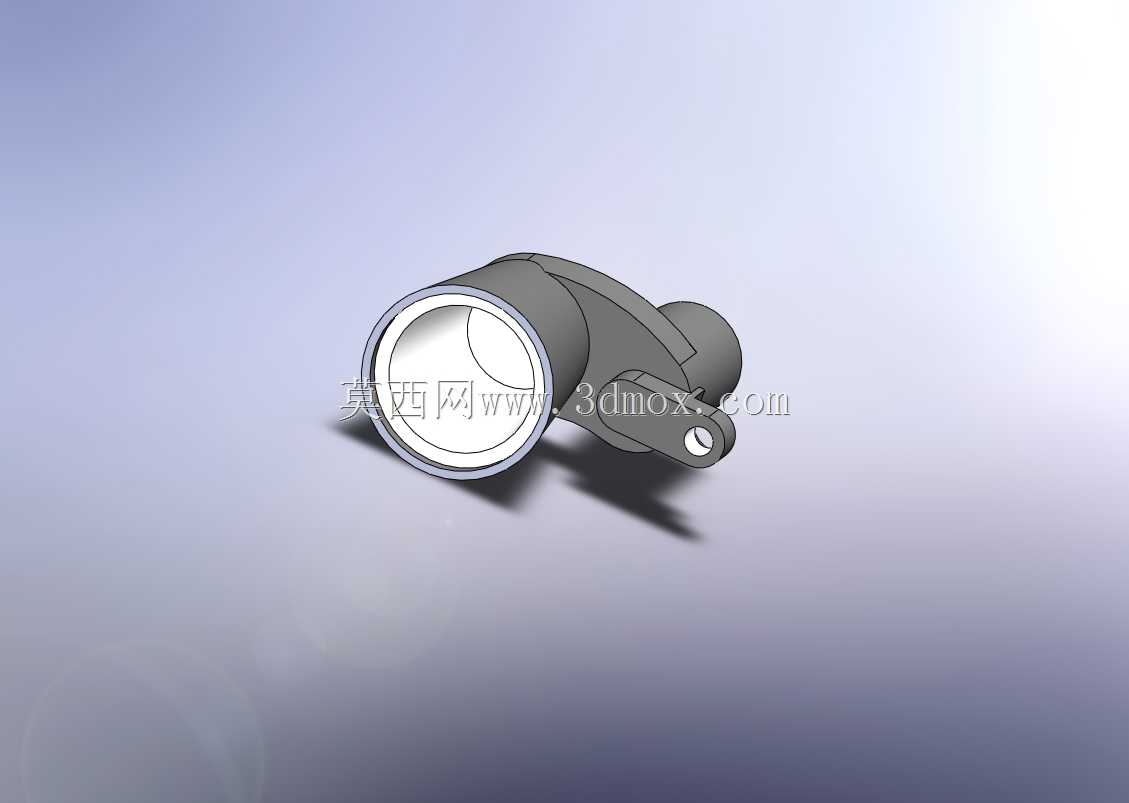

　　该双筒铰接式观测视镜多用于工业生产现场的流体管路、密闭腔体观测场景，可在不中断介质输送、不破坏腔体密闭性的前提下，让运维人员直观观测内部介质流动状态、液位高度、反应进程或是部件运转情况，常见于化工流体输送管线、食品加工罐体、小型试验反应装置、环保水处理设备的观测点位布设。从结构功能来看，两个平行排布的筒体为视镜的主体承载结构，筒体端部设置的环形密封边可搭配透明视窗玻璃，通过压圈或是卡接结构完成密封固定，保证观测视野通透的同时，避免内部介质出现泄漏问题；中间的铰接连接座是实现双筒角度调整的核心部件，铰接副内置的耐磨衬套可降低反复转动带来的磨损，铰接处的锁紧结构可在调整到目标观测角度后完成位置固定，避免设备运行过程中视镜角度出现偏移。

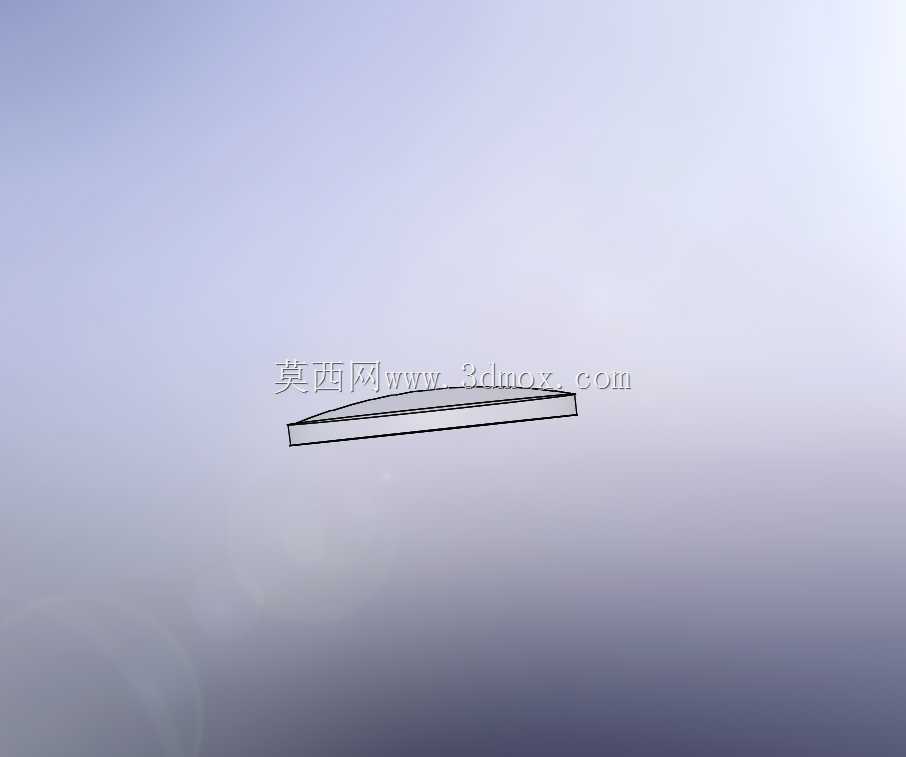

　　设计过程中优先考虑了现场观测的多视角需求，区别于传统单筒固定视镜仅能提供单一方向观测视野的局限，双筒结构可通过铰接转动调整两个筒体的相对夹角，适配不同安装位置的观测需求，比如在管路转角处安装时，可调整两个筒体分别对准两个流向的管路内部，无需额外增设多个独立视镜，减少了管路上的开孔数量，降低了管路密封失效的风险。筒体的壁厚设计充分考虑了常规工况下的承压需求，筒体内壁做了圆弧过渡处理，避免介质流动过程中在筒体内壁形成滞留死角，对于有洁净度要求的应用场景，这种圆弧过渡结构也能减少清洁残留，降低介质交叉污染的概率。端部的密封槽尺寸公差控制在合理区间，可适配常规厚度的钢化玻璃、硼硅玻璃等常用视镜材质，密封件可根据接触介质的特性选配丁腈橡胶、

　　氟橡胶或是食品级硅胶材质，满足不同腐蚀等级、不同卫生等级的使用要求。安装边界方面，筒体的外径尺寸适配常规工业管路的标准通径规格，可通过法兰连接、快装卡箍连接或是螺纹连接的方式与现有管路、腔体完成对接，铰接座的安装基准面做了平面度处理，安装时可通过螺栓将铰接座固定在周边的支架或是设备壁面上，分担筒体连接部位的承重，避免长期运行过程中连接部位因承重过大出现变形、泄漏。铰接转动的角度范围经过合理限位，最大转动角度不会造成筒体与周边安装结构出现干涉，同时也不会拉扯到连接部位的密封件，保证转动调整过程中密封结构始终处于有效压缩状态。在细节设计上，筒体端部的视窗压接结构做了防松设计，避免设备运行过程中的振动导致压接螺栓松动，

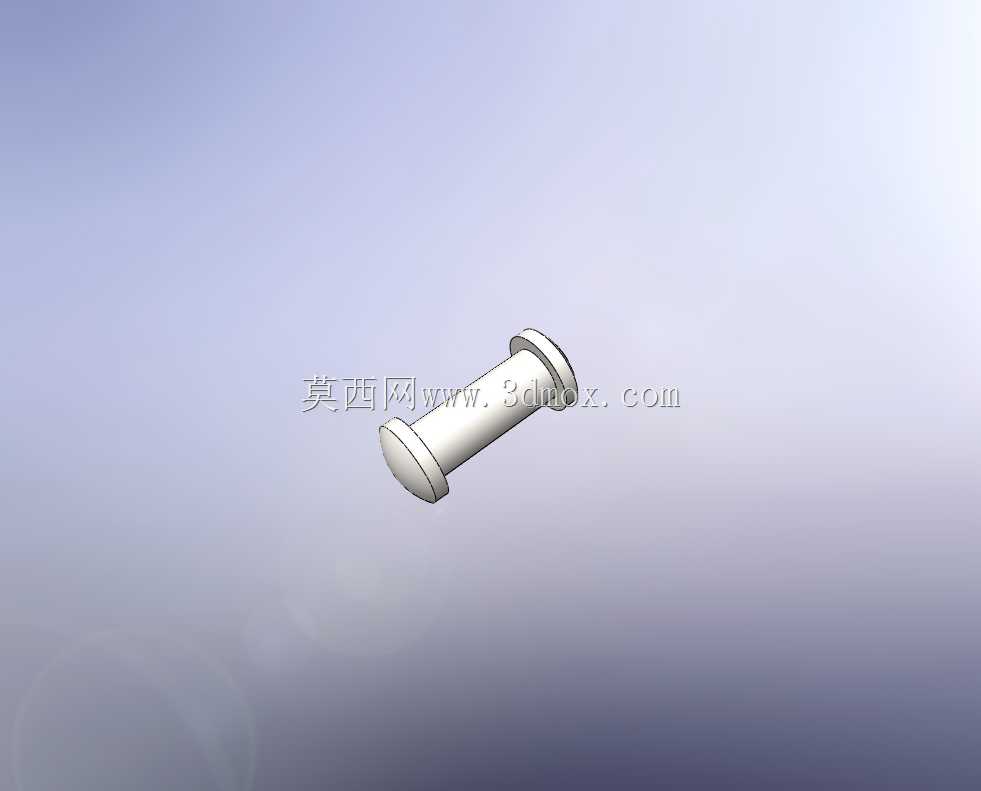

　　造成视窗玻璃密封失效；铰接部位的销轴设置了防脱结构，避免长期转动过程中销轴窜出导致结构解体。整个结构没有多余的冗余设计，所有部件都服务于观测功能与安装适配性，既可以作为独立的观测部件直接安装在现有设备上，也可以作为集成组件嵌入到定制化的设备观测模块中，结构拆解维护便捷，密封件、视窗玻璃等易损件都可快速更换，降低现场运维的难度与成本。针对不同的现场安装空间，该结构的筒体长度、铰接座尺寸都可做适应性调整，在保证观测视野足够的前提下，尽可能压缩整体安装占用空间，适配狭窄空间内的安装需求。
