间歇传动用带凸耳槽轮结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:359620
  • 间歇传动用带凸耳槽轮结构设计
  • 间歇传动用带凸耳槽轮结构设计

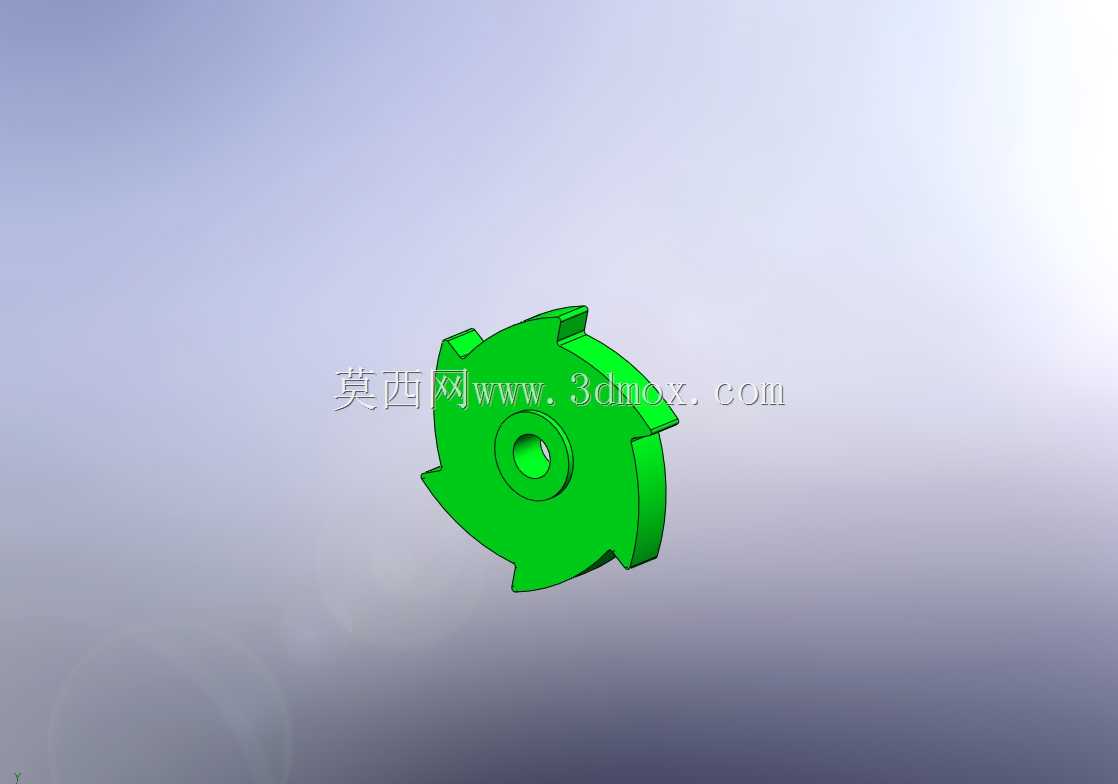

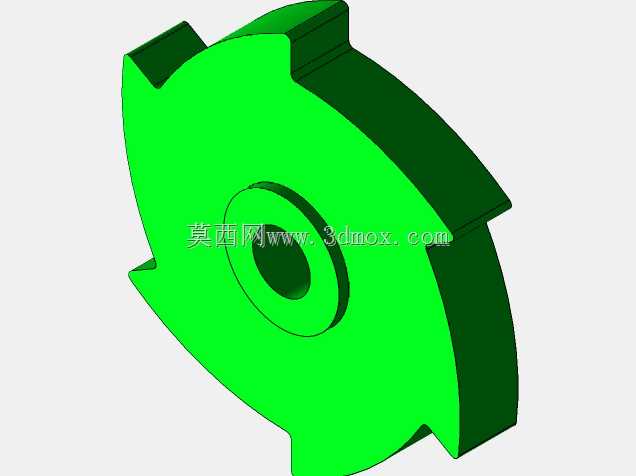

  这款带凸耳的槽轮类零件,是间歇传动机构里的核心执行件,常配套圆柱拨销使用,在轻工包装、自动送料、工位转台这类需要周期性步进动作的设备里应用极广,和连续运转的传动件不同,它的核心作用是把输入轴的连续匀速转动,转化为输出端的单方向、定角度间歇转动,每一次拨销滑入轮体的径向槽,就带动轮体转过固定角度,拨销脱离槽口后,轮体上的圆弧锁止面就和拨盘上的凹弧面贴合,保证停歇阶段输出端完全锁止,不会因为负载惯性出现滑移错位。

  从实际安装场景来看,这类零件一般是通过中心的阶梯孔直接套装在输出轴上,孔内可以加工键槽配合平键传递扭矩,也可以根据安装空间设计成胀套连接的形式,避免键槽带来的应力集中问题;轮体的厚度需要和配套拨盘的厚度匹配,保证拨销在槽内滑动时不会出现轴向窜动,轮体外缘的四个凸耳结构,一方面是构成锁止弧的必要轮廓,另一方面也能在不额外增加轮体整体直径的前提下,延长锁止弧的有效配合长度,提升停歇阶段的锁止刚度,要是把轮体做成完整圆盘再加工锁止弧,不仅会增加零件重量,还会浪费原材料,这种带凸耳的结构刚好把锁止需要的弧面单独做出来,去掉了非功能区域的多余材料,转动惯量能降低三成左右,对于高速间歇运转的工位来说,更低的转动惯量意味着启停冲击更小,拨销受到的瞬时冲击力也会明显下降,能有效延长整套机构的维护周期。

  设计这类零件的时候,首先要确定的是槽数,也就是每次步进的角度,这款四槽结构对应的是每次转90度,刚好适配四工位的回转布局,比如自动拧盖机的四个工位分别完成上瓶、拧盖、检测、下料,每转一个工位就停歇固定时间完成工序动作;槽的轮廓要做成和拨销直径匹配的径向直槽,槽宽比拨销直径大0.02到0.05毫米,既要保证拨销能顺畅滑入滑出,不能出现卡滞,也要避免间隙过大带来的传动回差,槽的深度要保证拨销在整个驱动行程里都不会和槽底发生硬碰撞,槽口位置要做微小的倒角,去除加工毛刺,防止拨销入槽时被毛刺刮蹭出现磨损。

  安装边界上,轮体中心孔的轴线必须和配套拨盘的轴线保持平行,两轴的中心距要严格按照设计值加工,中心距偏差过大会导致拨销入槽时出现冲击,偏差过小则会让锁止弧面出现卡涩,无法顺畅转动;轮体的轴向定位要靠轴肩和锁紧螺母完成,保证轮体和拨盘处于同一回转平面,要是轴向错位超过1毫米,拨销就会和槽的侧壁出现偏磨,用不了多久槽口就会磨出凹坑,导致传动精度下降。另外轮体的几个凸耳外缘的锁止弧,同轴度必须控制在0.02毫米以内,不然锁止阶段会出现松紧不一的情况,停歇时输出轴会有微小的窜动,对于有定位精度要求的工位来说,这种窜动会直接导致加工或装配位置偏差。

  从受力角度来看,这类零件运转时的受力主要集中在槽的侧壁和锁止弧面,驱动阶段拨销对槽壁的作用力是周期性的瞬时冲击,所以槽壁的表面硬度要足够,一般调质处理后再对槽面做高频淬火,硬度达到HRC45-50就能满足大多数工况的耐磨要求;要是用在高速轻载的场景,比如小型电子元件的送料机构,也可以用工程塑料一体加工,能进一步降低运转噪音,还不需要额外润滑,但要注意塑料件的蠕变问题,长期受载的锁止弧面要适当增加壁厚,避免长期受压出现形变。

  实际选型替换的时候,不能只看轮体的外径和槽数,还要核对锁止弧的半径、槽的有效深度、中心孔的安装尺寸,哪怕槽数相同,锁止弧半径不匹配的话,装上去要么转不动,要么停歇时锁不住,很多现场维修的师傅容易忽略这个点,只看外观差不多就换上,结果用不了多久就出现工位错位的问题。另外这类槽轮机构的传动比是固定的,单销拨盘配四槽轮的话,拨盘转一圈,槽轮转四分之一圈,要是需要不同的停歇时间比,可以调整拨盘上的拨销数量,或者更换对应槽数的槽轮,但对应的锁止弧轮廓也要重新匹配,不能直接替换零件。
