双筒连接式枢轴臂机械结构设计

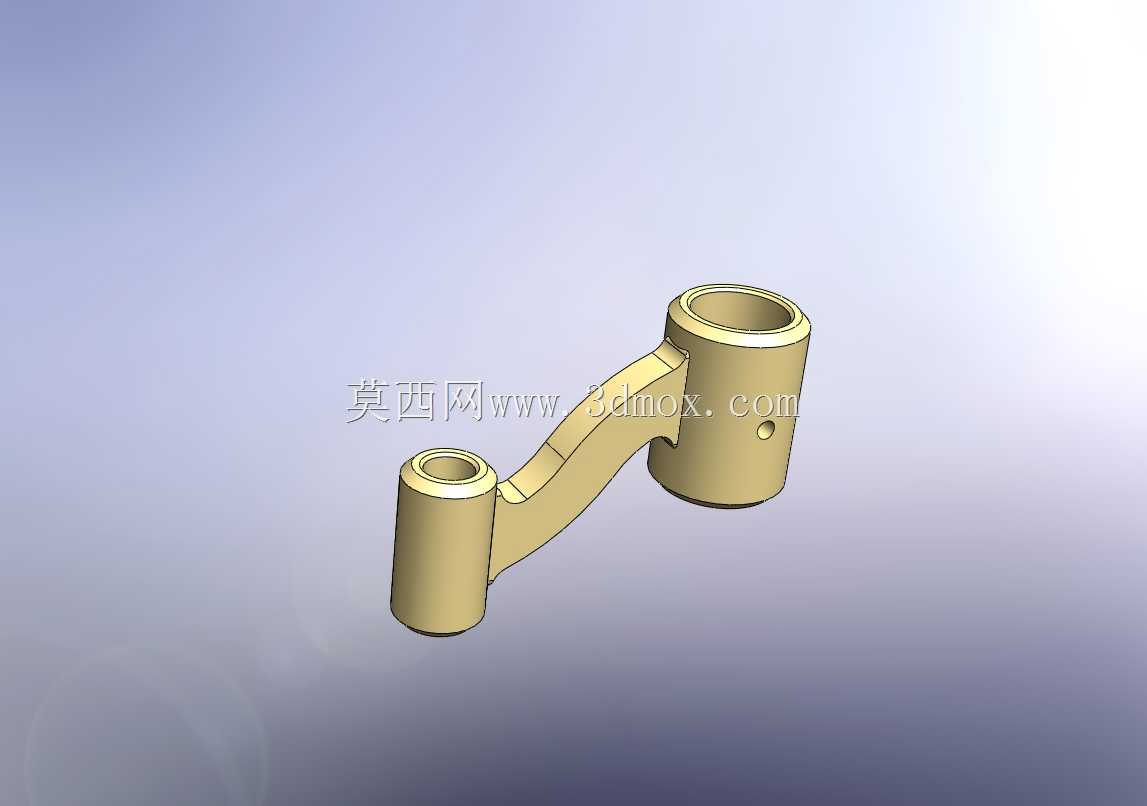

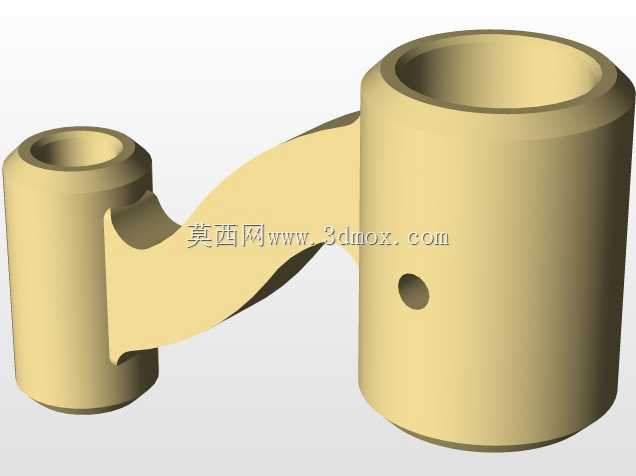

　　在各类需要实现摆动铰接传动的机械结构中，枢轴臂是承担扭矩传递、运动轨迹约束的核心连接件，这类零件广泛分布在轻工自动化输送线的摆杆机构、农用机械的联动操控结构、小型工程机械的执行端铰接位，甚至部分民用五金的翻转连接结构中，其结构合理性直接决定整套铰接机构的运行寿命与动作精度。这款枢轴臂采用异径双筒一体化连接结构，两端分别设置不同内径的轴套安装筒，大直径筒端用于匹配设备固定端的铰接主轴，承担整个臂体的支撑载荷与旋转基准定位，小直径筒端用于连接执行端的联动杆件，将摆动动作传递至末端执行构件，两筒之间采用变曲率弧形连接臂过渡，而非传统的直臂或直角连接结构，这种设计能够在有限的安装空间内避让周边的其他构件，

　　避免臂体摆动过程中与相邻部件发生运动干涉。从结构受力角度来看，弧形过渡的连接臂能够优化应力传递路径，当臂体承受摆动扭矩时，应力不会在直角连接处出现集中突变，可有效降低长期交变载荷下的疲劳断裂风险，连接臂与两端筒体的衔接位置均做了圆角过渡处理，进一步分散应力集中点。大直径筒体的侧壁开设径向定位销孔，安装时可通过穿装定位销实现与主轴的周向固定，避免臂体与主轴之间出现相对转动导致的传动间隙，小直径筒体的内孔精度按照铰接配合公差设计，可直接与配套的销轴实现间隙配合，无需额外加装轴套即可满足低速摆动的耐磨需求。在安装边界方面，设计时需要重点校核臂体的摆动包络空间，由于连接臂为弧形外凸结构，其最大摆动半径出现在弧形臂的最外凸点，

　　安装前需确认该点位在整个摆动行程内与周边构件的最小安全间隙不小于3mm，避免运行过程中出现刮碰；两端筒体的轴向长度也经过匹配设计，大端筒体长度适配固定支座的安装宽度，小端筒体长度适配联动杆件的铰接耳间距，安装时无需额外加装调整垫片即可实现轴向定位。这类枢轴臂通常采用铸造成型后再做机加工的工艺路线，筒体的内孔、端面以及定位销孔为关键机加工面，需要保证两端内孔的轴线平行度公差控制在0.05mm以内，否则会导致安装后出现卡滞、摆动阻力过大的问题，弧形连接臂的非加工面保留铸造拔模斜度，在不影响结构强度的前提下降低加工成本。实际应用中，这类枢轴臂不适合高速旋转的传动场景，主要用于往复摆动角度不超过120度的铰接传动位，

　　比如包装设备的拨料摆臂机构、仓储设备的锁止联动结构、健身器材的阻力传导臂等场景，在选型替换时，除了核对两端内孔的直径尺寸，还需要确认两孔的中心距与原零件一致，中心距的偏差会直接导致末端执行件的运动轨迹出现偏移，影响整套机构的动作准确性。设计过程中还考虑了润滑维护的需求，筒体的内孔表面粗糙度控制在Ra1.6，能够存储少量润滑脂，降低销轴与筒体内壁的磨损速度，延长零件的更换周期，定位销孔的位置设置在大筒体的中部，避开应力集中的筒体端部，避免销孔受力后导致筒体端部开裂。
