间歇传动用四槽日内瓦轮结构设计

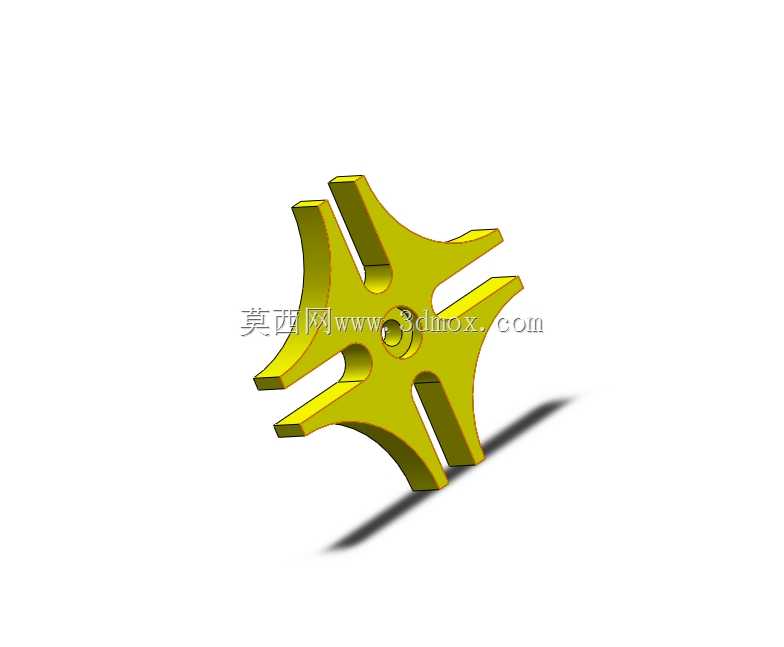

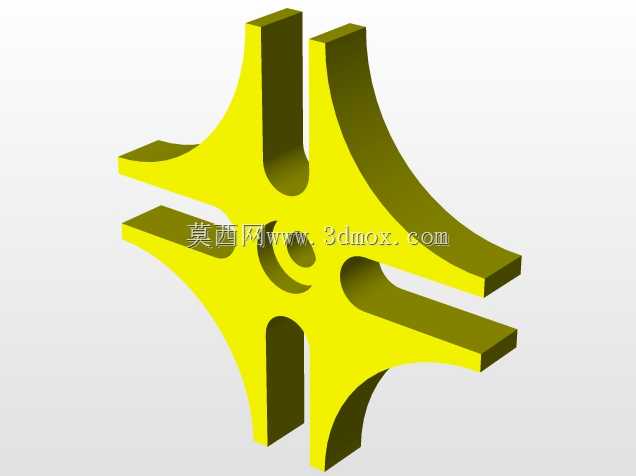

　　在自动化装配、多工位转台、包装送料、印刷进给这类需要周期性间歇动作的设备里，槽轮机构也就是常说的日内瓦轮，是应用非常广泛的间歇传动构件，相比棘轮机构传动更平稳，相比凸轮间歇机构加工难度更低、维护更简便，在中低速间歇传动场景下的适配性极强。这款四槽外啮合日内瓦轮，是槽轮机构里最经典的槽数配置，单周期内可实现四次90度分度停顿，适配绝大多数四工位回转类设备的动作需求。从结构设计逻辑来看，外啮合的槽轮配置让主动拨盘和槽轮的转向相反，安装时可将拨盘的动力输入侧与槽轮的输出侧布置在机构的同侧或异侧，适配不同设备的腔体布局空间。槽轮的径向槽采用内凹圆弧锁止面设计，当拨盘的圆柱销脱离径向槽的瞬间，拨盘上的凸圆弧锁止块会刚好卡入槽轮的凹圆弧锁止面，

　　完全限制槽轮的自由转动，避免工位停位时出现滑移、偏位问题，保证工位定位的可靠性，这一点在多工位装配设备里尤为重要——如果停位时槽轮出现窜动，装配头、检测头的对位精度就会完全失控，直接导致产品不良率飙升。这款槽轮的槽型采用等宽圆弧过渡设计，槽壁与拨销的接触段做了等曲率修形，避免拨销进入和脱离径向槽时出现刚性冲击，降低传动过程中的噪音和构件磨损。从安装边界来看，槽轮中心到径向槽外端的距离为分度圆半径的1.2倍，中心安装孔采用标准光孔加键槽的配置，可直接与输出转轴通过平键传递扭矩，不需要额外设计定制连接结构；锁止弧的半径与拨盘锁止凸块的半径保持0.02mm的间隙配合，既保证锁止时无旷量，又不会出现转动卡滞。在实际设备选型应用中，

　　这类四槽日内瓦轮通常适配转速不超过150rpm的间歇传动场景，槽数越少单周期内的动停比越大，也就是转动时间占单周期的比例越高，适合需要工位转位速度快、停顿时间相对短的工序，比如小型零件的多工位冲压送料、胶囊灌装设备的转台分度、标签卷料的定长送进。设计时特意将槽轮的辐板部分做了等厚处理，整体构件厚度均匀，不管是采用机加工铣削成型还是注塑开模量产，都能保证加工过程中应力均匀，不会出现薄壁变形问题；槽轮的四个凸缘端部做了小倒角处理，避免装配时锐边划伤操作人员，也能减少拨销进入槽口时的剐蹭磨损。很多刚接触间歇机构设计的工程师容易忽略锁止弧的配合间隙问题，要么间隙过大导致停位窜动，要么间隙过小导致高温工况下热胀卡滞，

　　这款结构在设计时已经预留了常规工况下的热胀间隙，在-10℃到60℃的常规车间环境下都能稳定运行，不需要额外调整配合公差。另外，槽轮的径向槽深度做了冗余设计，拨销进入槽内的有效接触长度为槽深的三分之二，即使拨销出现少量磨损，也能保证足够的传动接触面积，延长构件的更换周期，减少设备维护频次。在传动特性上，外啮合四槽日内瓦轮的角加速度在拨销入槽和出槽瞬间存在有限值的柔性冲击，因此不适合高速重载的传动场景，但在中低速、轻载的自动化工位转位场景下，其结构简单、成本低廉、维护方便的优势就非常突出，不需要复杂的控制系统就能实现固定节拍的间歇传动，相比伺服电机直接驱动转位的方案，成本能降低60%以上，且故障率远低于电控分度方案，在传统自动化设备的升级改造、小型专机的设计中应用十分普遍。安装时需要注意拨盘与槽轮的中心距必须严格按照设计值装配，中心距偏差过大会导致拨销入槽不畅、锁止失效，中心距过小则会出现卡滞、磨损加剧的问题，装配时需要通过塞尺检测锁止弧的配合间隙，保证四周间隙均匀后再锁紧安装螺栓。
