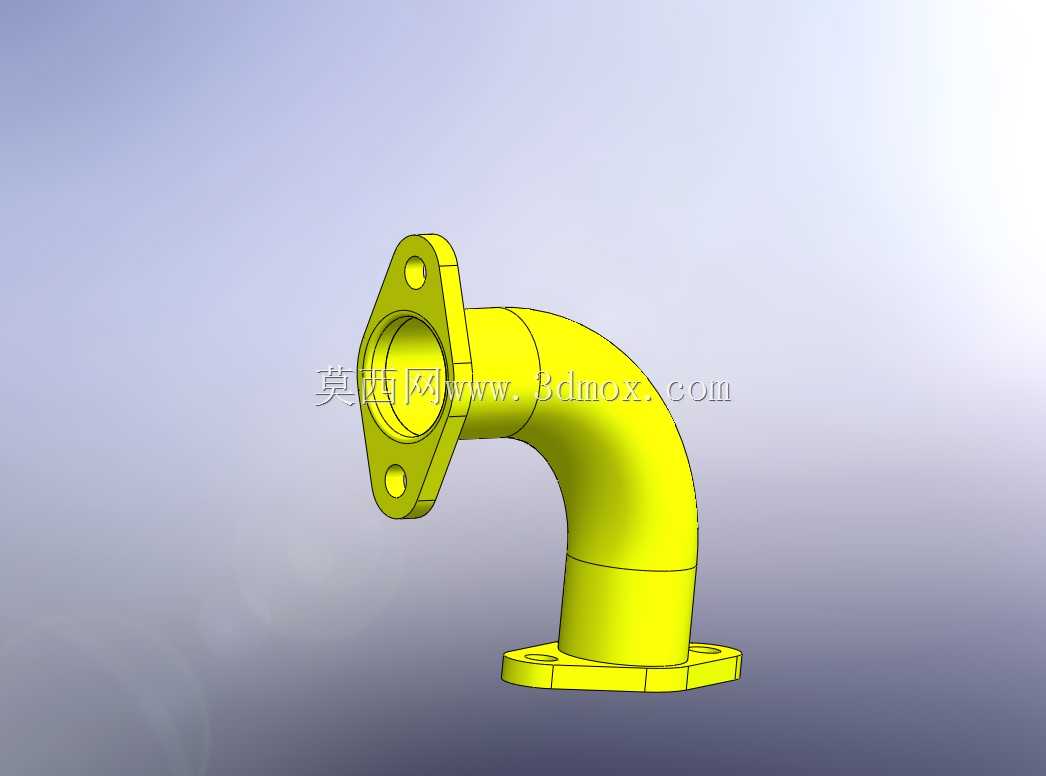

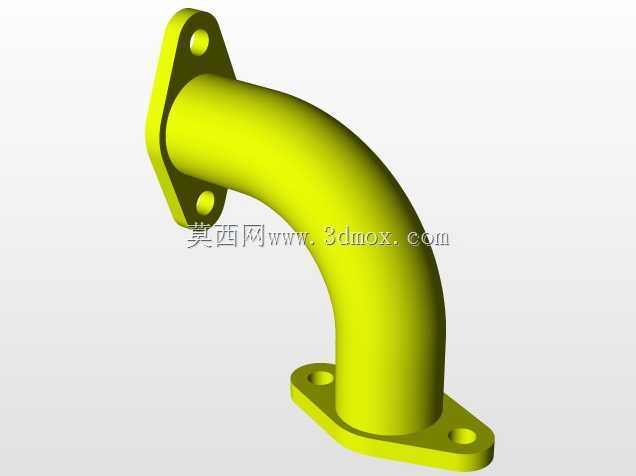

带双法兰连接结构的90度弯管构件

　　在流体输送管路的布设场景中，管路走向的变向衔接是管路系统搭建时无法避开的结构需求，这类带双法兰结构的90度弯管构件，正是为了实现垂直相交管路之间的密封连通而设计的核心连接件，广泛应用在工业给排水、低压气动回路、小型液压管路、暖通循环水系统以及普通化工介质输送的管路布局中。不同于焊接式弯头需要现场施焊、后期拆装维护难度大的特点，法兰连接结构的设计让该弯头可以通过螺栓紧固的方式快速完成与两端管路法兰盘的对接，安装过程不需要复杂的焊接设备，仅需匹配对应规格的螺栓、密封垫片即可完成装配，后期管路检修、局部构件更换时，仅需拆卸对应法兰位置的紧固件即可完成操作，大幅降低了管路系统的后期维护成本。从结构设计逻辑来看，

　　该弯头的弯曲段采用等通径圆弧过渡结构，弯曲半径的取值兼顾了管路介质流动阻力与安装空间占用的平衡，既不会因为弯曲半径过小导致介质流经转向位置时产生过大的局部压损，也不会因为弯曲半径过大造成构件整体占用安装空间过多，适配多数紧凑布设的管路安装场景。两端的法兰盘采用菱形带安装孔的结构设计，而非传统的圆形整周法兰，这种结构设计在保证连接密封面压紧力足够的前提下，大幅削减了法兰盘的非必要结构体积，降低了构件整体的材料用量与自重，每个法兰盘上设置两个对称分布的螺栓安装孔，安装时螺栓穿过安装孔与对接法兰的对应孔位锁紧，即可将密封垫片紧紧压合在两端法兰的密封端面上，实现管路接口位置的静密封，避免介质输送过程中出现渗漏问题。在实际安装边界的适配性上，

　　该弯头两端法兰的密封端面保持严格的垂直空间关系，能够精准对接两个轴线互相垂直的管路接口，安装时需要注意两端法兰密封面的平面度公差控制，装配前需要清理密封面的毛刺、杂物，避免密封垫片压合时出现间隙导致渗漏；螺栓紧固过程需要采用对角交替锁紧的方式，保证密封垫片整个圆周方向的压紧力均匀，避免局部压紧力不足导致介质泄漏，或是局部压紧力过大压损密封垫片影响密封寿命。从介质适配性来看，该类弯管构件的内壁光滑过渡，没有明显的结构突变台阶，介质流经转向位置时的流态相对平稳，不容易在弯管内部形成介质滞留区，既可以输送常规的水、气类流体介质，也可以适配带有少量细小固体颗粒的浆体类介质输送，减少颗粒在管路转向位置的沉积堵塞风险。在管路系统的应力适配方面，

　　法兰连接的结构形式可以在一定程度上吸收管路系统运行过程中产生的微小振动与热胀冷缩位移，避免管路应力集中在弯头位置导致构件开裂或是接口渗漏，相比刚性焊接的弯头结构，其对管路安装时的位置公差容错率更高，即使两端对接管路存在微小的轴向位置偏差，也可以通过法兰连接位置的间隙调整完成装配，降低了现场管路安装的对位精度要求。在三维建模过程中，这类构件的建模需要重点关注弯曲段的曲率连续性、两端法兰安装孔的位置度公差、密封端面的平面度要求，建模时需要先确定两端法兰的空间垂直位置关系，再通过扫掠特征生成等通径的弯管主体，之后对法兰与弯管的连接位置做圆角过渡处理，减少结构应力集中点，提升构件的整体结构强度，避免管路承压时在连接位置出现应力开裂问题。
