工业撬装式冷凝集成装置结构设计

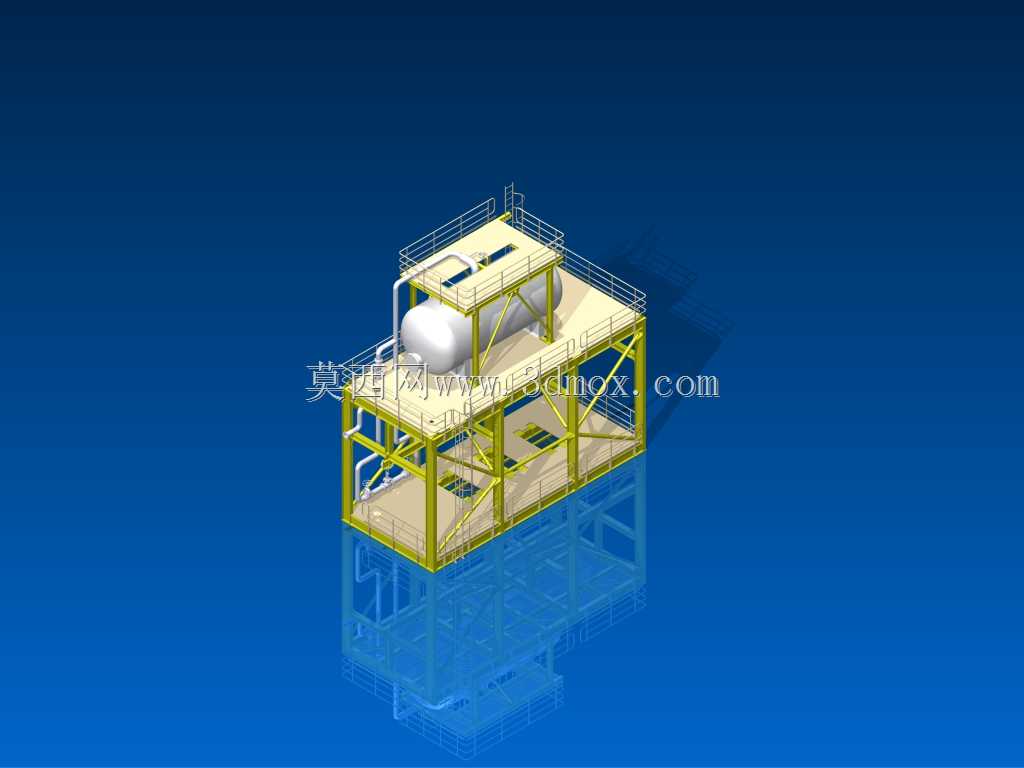

这套冷凝集成装置采用撬装模块化设计思路，核心是将卧式冷凝罐体、支撑钢框架、操作平台、走台护栏、工艺管线全部集成在统一的钢制底座上，省去现场分散安装的大量拼接工作，整体可直接通过平板车转运至油气处理、化工精制、制冷换热等工况现场，就位后仅需对接进出口工艺管线与配套公用工程接口即可投入使用，大幅缩短现场施工周期。从结构布局来看，卧式冷凝罐体被水平架设在框架上层的承重梁上，罐体鞍座与框架主梁采用螺栓连接加定位销的固定方式，既保证运输过程中罐体不会发生位移，也预留了后期检修拆卸的操作空间。框架主体采用H型钢与矩形钢管组合焊接而成，立柱底部设置带地脚螺栓孔的安装脚板，可直接与现场混凝土基础或钢制平台固定，整体框架的载荷计算充分考虑了罐体满液重量、操作活载荷、风载荷以及地震载荷的组合工况，保证不同安装区域的结构稳定性。操作平台铺设防滑花纹钢板，平台周边设置1.2米高的双横杆护栏，踢脚板高度符合工业安全规范要求，平台预留的检修开口正对罐体人孔与阀门操作位置，日常巡检时操作人员可直接在平台上完成液位观测、阀门调节、密封点检查等常规操作，无需额外搭设临时脚手架。工艺管线沿框架立柱与横梁排布，管线支架采用可拆卸式管卡固定，避免现场焊接对防腐层的破坏，管线走向充分考虑冷凝介质的流向要求，进液、出液、排气、排净接口均集中布置在框架侧方的接口区，方便现场管线对接。设计过程中对罐体与框架的安装边界做了明确限定，整体撬块的长宽尺寸控制在标准集装箱运输允许范围内，运输时无需做超限拆解，框架底部预留叉车孔与吊耳位置，满足叉车转运、吊车吊装的不同装卸需求。罐体的鞍座位置经过重心校核，保证整体撬块的重心落在底座中心区域，避免吊装过程中发生倾斜。护栏的转角处做圆弧过渡处理，避免尖锐棱角对操作人员造成磕碰伤害，平台格栅的开孔尺寸兼顾防滑与排液需求，防止雨天或清洗时平台面积水。这套集成装置的结构设计充分考虑了工业现场的实际使用需求，从安装便利性、操作安全性、检修可达性多个维度做了优化，三维模型完整还原了各部件的装配关系、连接方式与空间位置，可直接用于结构校核、施工交底、安装模拟等工程环节，帮助设计人员提前排查管线碰撞、操作空间不足等潜在问题，减少现场施工的变更量。
