三款不同规格Burbach钢轨三维结构模型

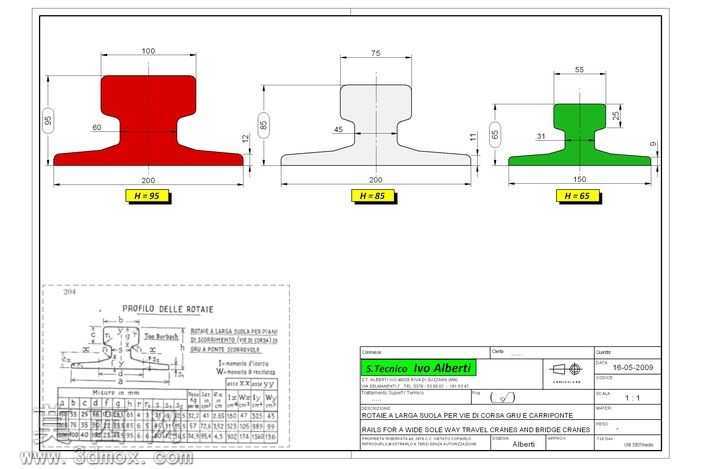

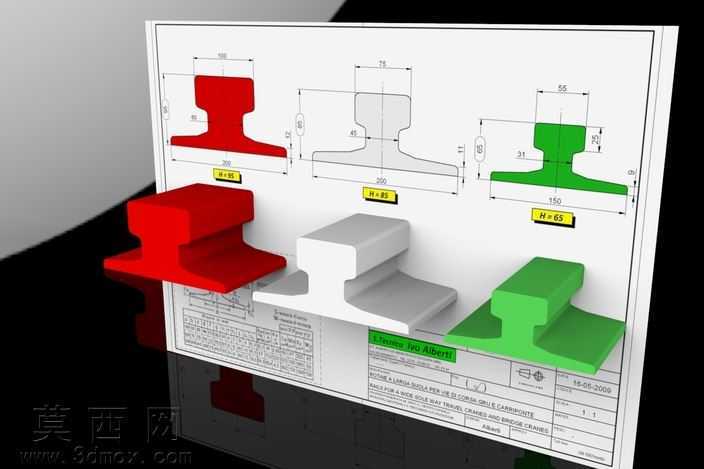

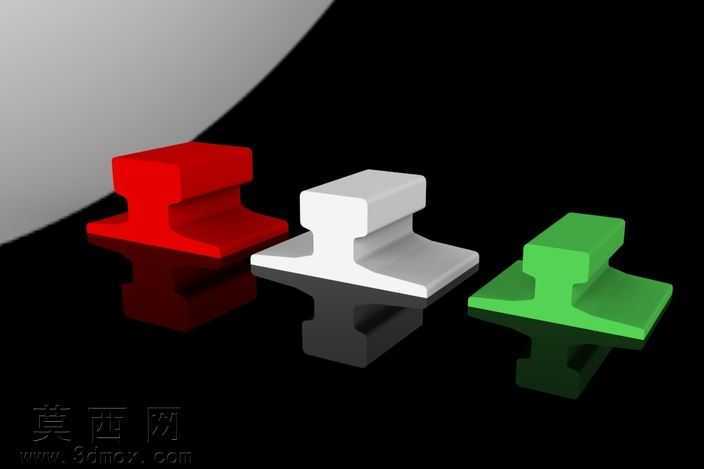

本模型围绕Burbach系列常用钢轨开展三维建模设计，完整还原了三款不同截面规格钢轨的立体结构与工程尺寸特征，建模过程严格参照轨道构件的实际生产参数，先通过二维草图绘制精准勾勒每款钢轨的截面轮廓，分别对应不同承重等级、不同应用场景的轨型尺寸，对轨头的圆弧过渡、轨腰的厚度变化、轨底的加宽支撑结构都做了精准的尺寸约束，确保截面轮廓与工程图纸标注的尺寸完全匹配。完成草图绘制后通过拉伸特征生成钢轨的基础实体，对轨头与轨腰衔接处的圆角、轨底边缘的倒角做了精细化处理，还原实际钢轨的工艺结构特征，避免尖锐棱角带来的应力集中问题。材质设置上分别为三款钢轨赋予了差异化的材质表现，红色款对应重型起重轨的耐磨合金钢材质感，白色款对应常规商用轨的碳素钢材质感，绿色款对应轻型专用轨的特种钢材质感，通过调整材质的粗糙度、金属度参数，还原不同钢材的表面肌理，同时搭配工程图纸背景完成渲染输出，清晰展示每款钢轨的截面尺寸与立体形态的对应关系。设计过程中重点考量了钢轨的受力结构特征，轨头部分做了加厚处理以承受轮体的反复碾压摩擦，轨腰采用渐变厚度设计兼顾承重能力与结构轻量化，轨底做加宽处理来增大与轨枕的接触面积，提升轨道铺设后的稳定性，模型同时还原了工程图纸上的尺寸标注、规格标识位置，可直观对应不同轨型的参数差异，能够为轨道铺设设计、起重设备走行轨选型、轨道构件力学仿真提供精准的三维参考，也可用于铁路配件相关的教学演示、结构展示场景，帮助使用者快速理解不同规格Burbach钢轨的结构差异与适用场景。
