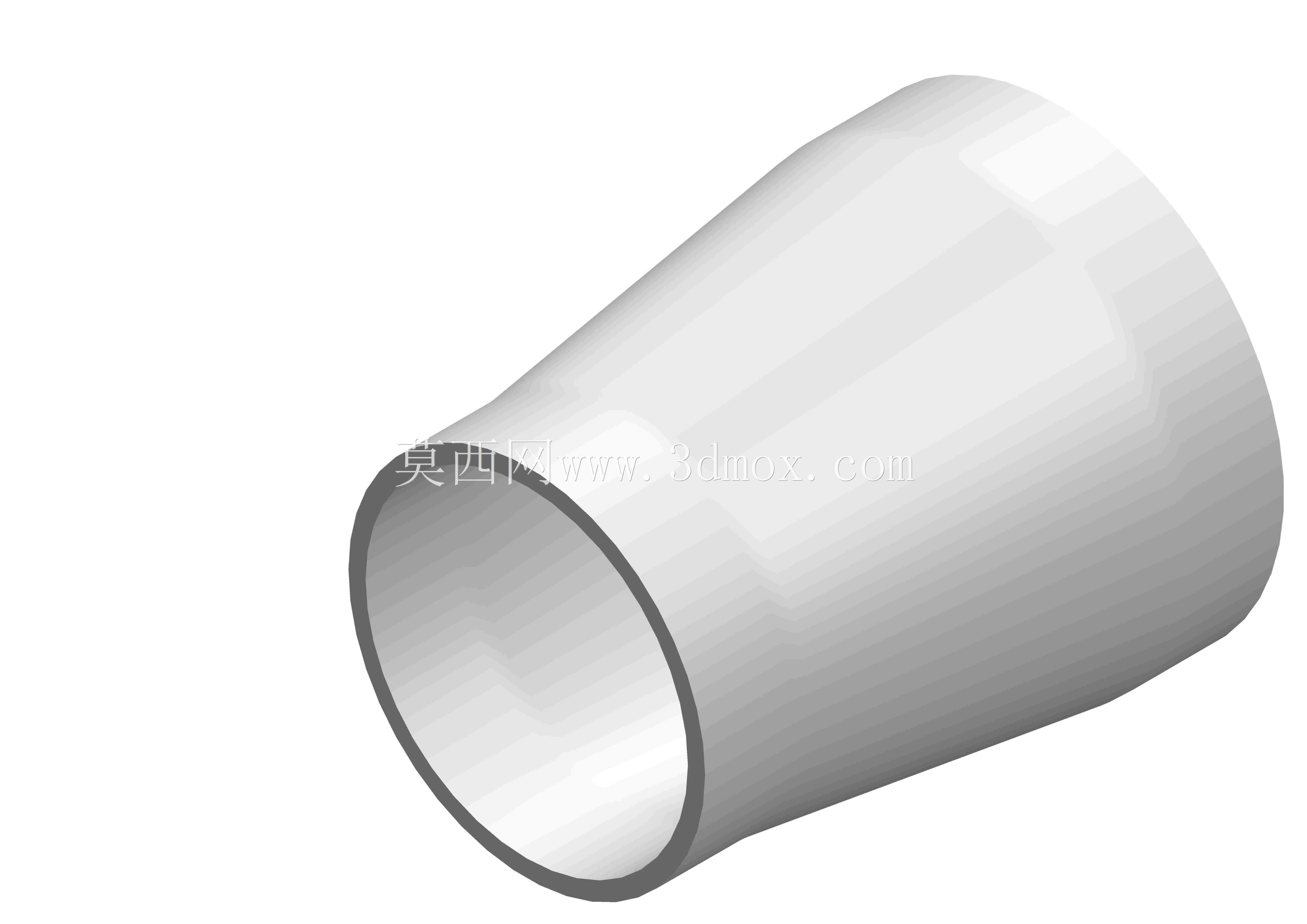

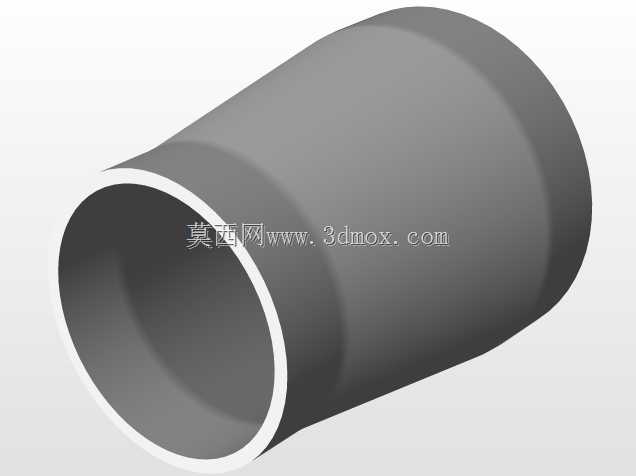

同心异径变径管道接头结构设计

这类同心变径接头在流体输送管路系统中应用极为广泛，常见于民用给排水、化工介质输送、暖通空调循环管路、气动液压动力回路等场景，核心作用是实现两种不同通径管路之间的平滑过渡连接，避免通径突变带来的局部流阻激增、介质紊流、管路振动等问题。从结构设计逻辑来看，该接头采用同心锥度过渡形式，两端为等壁厚圆柱连接段，中间段为平滑锥面过渡，整体壁厚保持均匀一致，不存在局部壁厚突变的应力集中区域，能适配焊接、卡套、螺纹等多种常见管路连接工艺。在实际选型应用中，这类同心异径接头优先用于管路轴线保持水平或垂直直线排布的场景，相较于偏心异径接头，同心结构在垂直安装时不会出现介质残留积液的问题，在输送洁净介质、易结晶介质的管路中优势明显，能有效减少管路内部的介质滞留，降低管路堵塞、介质变质的风险。设计这类接头时，首先要确定两端连接管路的公称通径，结合管路的设计压力、输送介质特性确定壁厚参数，过渡段的锥度通常控制在合理范围，避免锥度过大导致介质流向突变产生过大局部阻力，同时也要避免锥度过小造成接头整体长度过长，占用过多管路安装空间。两端的圆柱连接段长度需要匹配对应的连接工艺要求，若采用焊接连接，连接段长度要满足焊缝排布的操作空间要求，避免焊缝距离过渡锥面过近导致焊接热影响区波及锥面结构，造成局部应力集中；若采用螺纹连接，连接段长度要满足螺纹有效啮合长度要求，保证连接强度。从安装边界来看，该类接头安装时需保证两端管路的同轴度偏差在允许范围内，避免强行对接造成接头承受额外的安装应力，长期运行过程中出现焊缝开裂、接头变形等失效问题。在气动回路中使用这类接头时，光滑的内壁过渡能减少压缩空气的压力损失，提升气动系统的能量利用效率；在给排水管路中，平滑的流道能减少水流噪声，降低管路水锤冲击对接头的损伤。建模过程中需要重点保证内壁过渡面的曲率连续，避免出现台阶、折角等结构缺陷，实际生产中这类接头可采用铸造、车削、冲压焊接等多种工艺加工，均匀的壁厚设计能适配多数常规加工工艺，降低生产制造的难度，同时也能保证接头在承压状态下的应力分布均匀，提升长期运行的可靠性。
