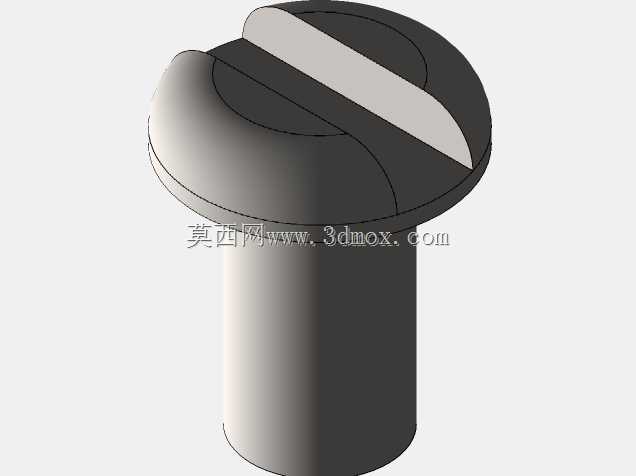

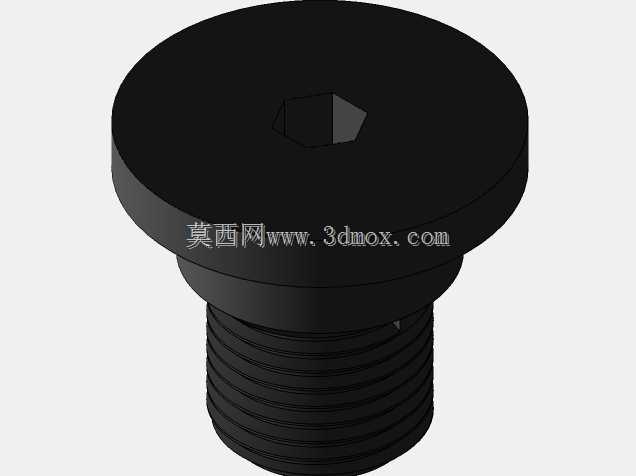

泵组驱动端可倾式止推瓦轴承结构

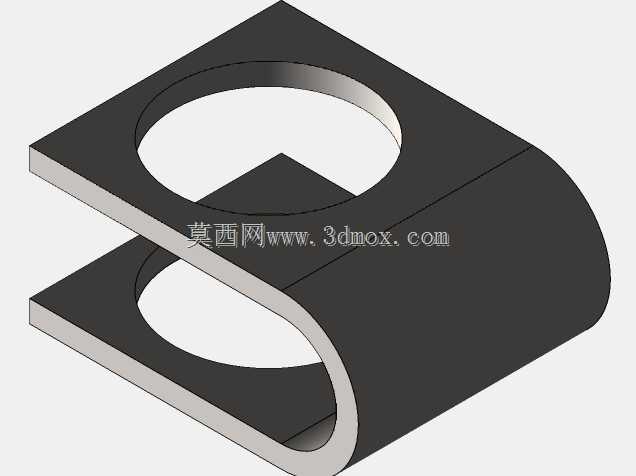

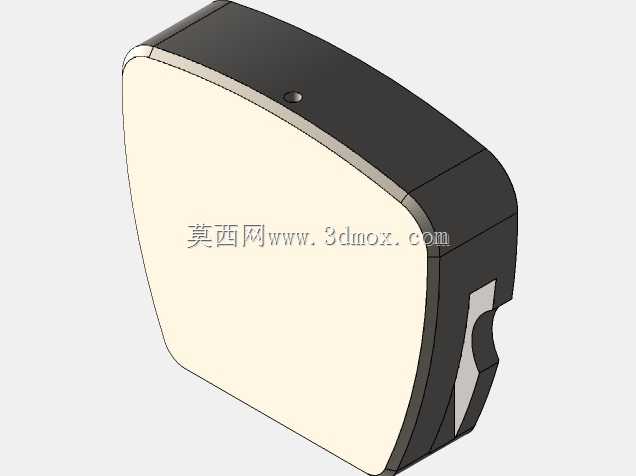

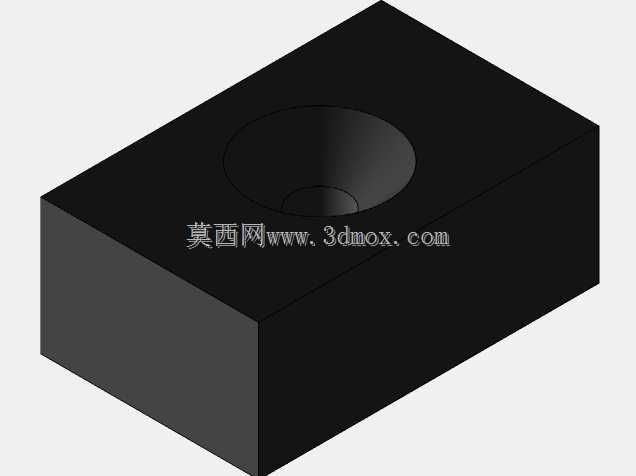

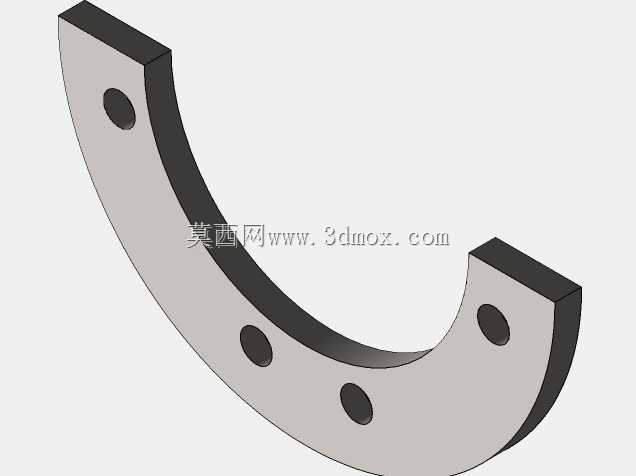

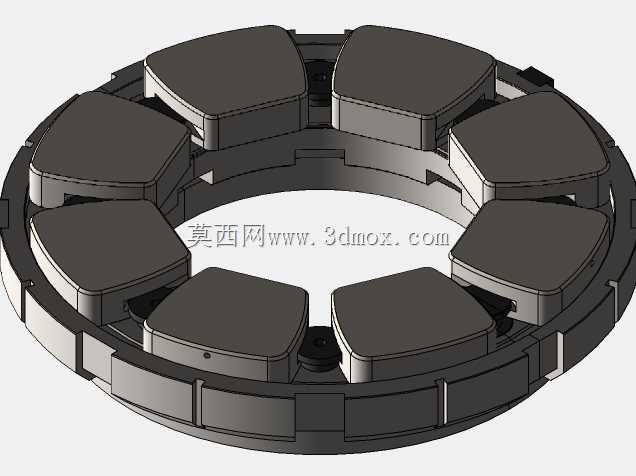

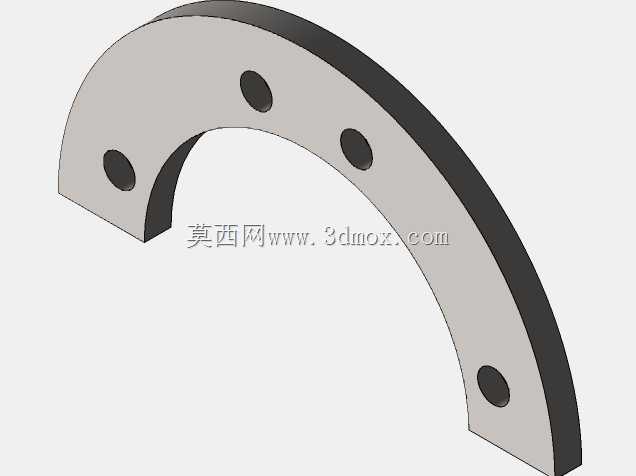

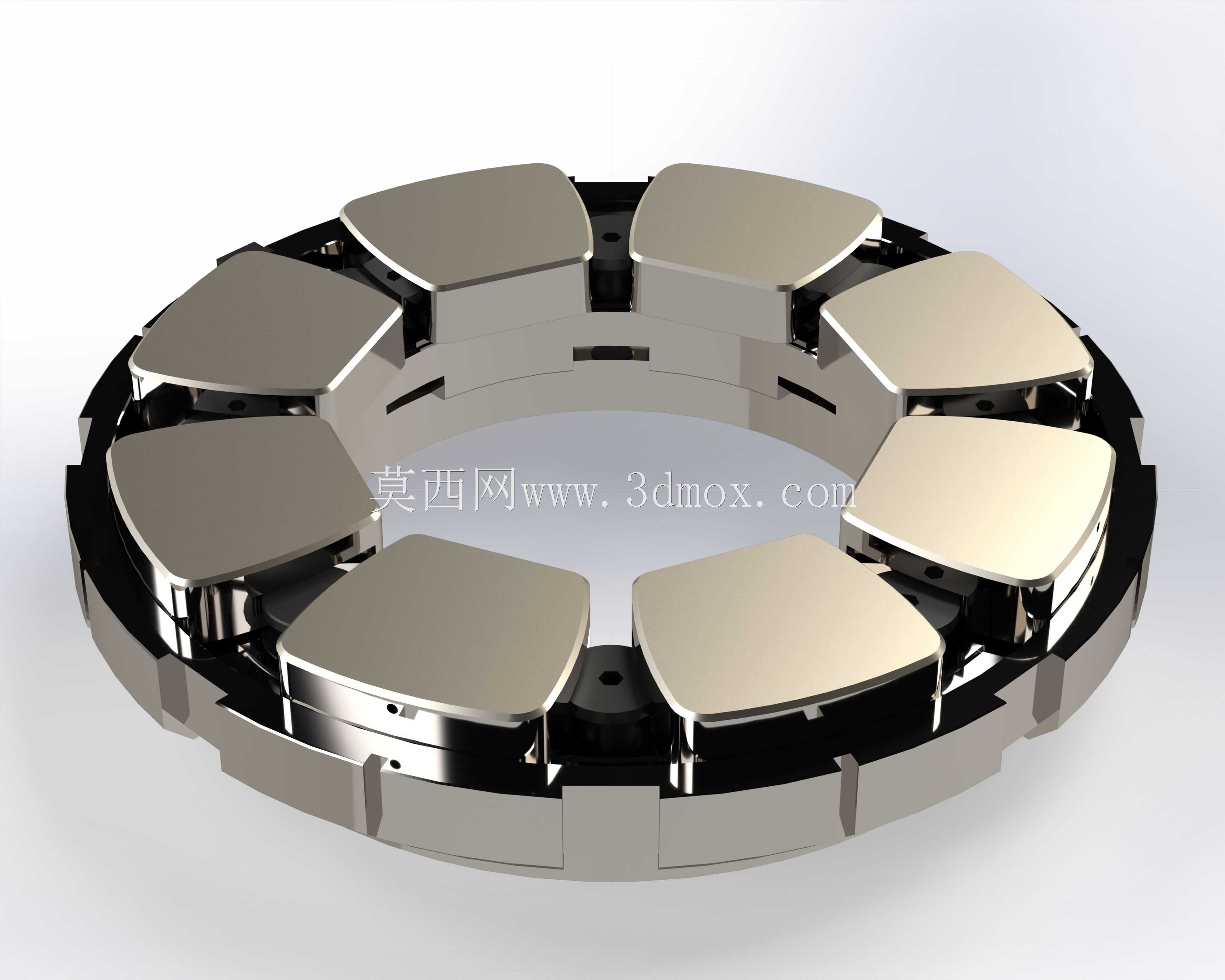

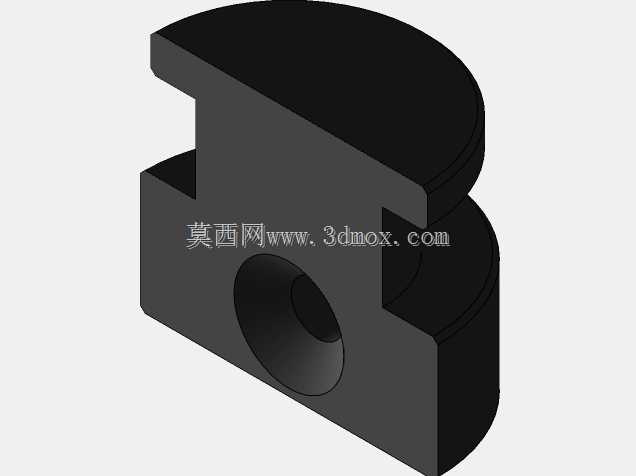

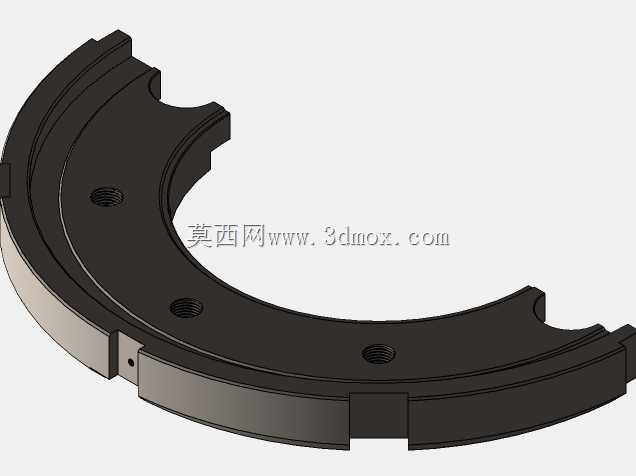

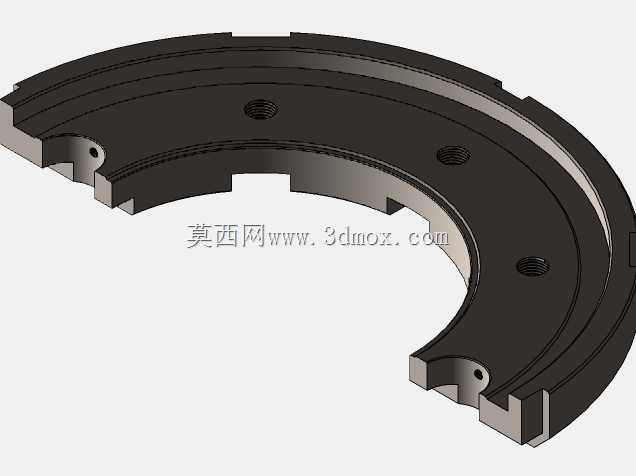

在大型离心泵、容积式泵组的驱动端传动布局中，止推瓦轴承是承担转子轴向载荷、限定转子轴向窜动间隙的核心支撑部件，这类轴承的运行稳定性直接决定泵组长周期运行的可靠性，尤其在高转速、大流量工况的工业泵组中，可倾瓦结构的止推轴承能有效规避油膜涡动、局部烧瓦等常见故障。该轴承采用扇形分块式推力瓦布局，单圈均匀布置多块可摆动的瓦块，每块瓦块通过背部的支点结构实现自适应倾斜，运行过程中可随轴向载荷、转速的波动自动调整瓦面倾斜角度，在推力盘与瓦面之间形成均匀的动压油膜，避免瓦面局部接触导致的磨损。从安装边界来看，该轴承为环形剖分式适配结构，内孔尺寸匹配泵轴驱动端的轴径公差，外圈定位止口与轴承箱的安装槽位配合，轴向总厚度控制在常规泵组轴承腔的预留空间范围内，安装时无需对原有轴承箱结构做额外改造，可直接替换同规格的固定瓦止推轴承。设计过程中，瓦块的支点偏心距经过反复校核，兼顾油膜形成速度与承载能力，瓦块基材采用高强度铜合金，表面浇筑减摩合金层，降低启停阶段干摩擦的磨损量；瓦块之间设置定位隔圈，保证各瓦块周向间距一致，避免运行过程中瓦块移位。相邻瓦块之间预留了充足的润滑油流道，压力润滑油可从轴承座的油孔进入，顺着瓦块间隙均匀分布到整个摩擦面，带走摩擦产生的热量，同时将磨屑冲刷至回油腔。这类轴承除了应用在各类工业泵组的驱动端、非驱动端，也可适配在汽轮机、大型压缩机等需要承受持续轴向载荷的旋转设备中，选型时需要匹配对应轴径、额定轴向载荷、最高工作转速三个核心参数，安装时要保证推力盘端面的跳动公差在允许范围内，避免瓦面受力不均导致的早期失效。建模过程中完整还原了瓦块的摆动间隙、背部支点的接触结构、隔圈的定位卡槽细节，可直接用于轴承装配干涉检查、润滑流道仿真分析的基础模型，也可作为泵组传动系统虚拟装配的配套组件使用。
