双金属止推端衬套结构设计方案

　　在重载往复运动的机械传动副中，止推端衬套是承担径向承载与轴向止推双重作用的核心摩擦副零件，常见于泵类设备的曲轴支撑端、压缩机连杆小头、直升机旋翼传动节点以及国防装备的重载铰接部位，这类工况普遍存在载荷波动大、启停冲击频繁、润滑条件受限的特点，普通单金属衬套很难同时满足基体强度与摩擦面耐磨性能的双重要求。这款双金属止推端衬套采用AISI1020低碳钢作为基体基材，内层复合9SN铜合金作为摩擦工作面，从材料匹配层面解决了强度与耐磨性能的矛盾：低碳钢基体具备优异的抗冲击韧性与结构强度，能够承受传动过程中的交变载荷与瞬时冲击，避免衬套在重载下发生塑性变形或开裂；内层铜合金质地较软，具备良好的嵌藏性、顺应性与抗咬合性能，在边界润滑条件下可以快速形成稳定的油膜，即使出现短时缺油的工况，也不会发生轴颈与衬套的抱死故障，同时铜合金的减摩特性能够有效降低摩擦副的运行阻力，减少轴颈表面的磨损量。

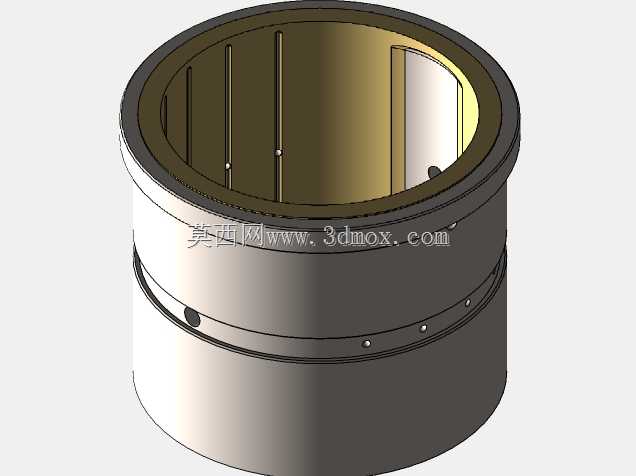

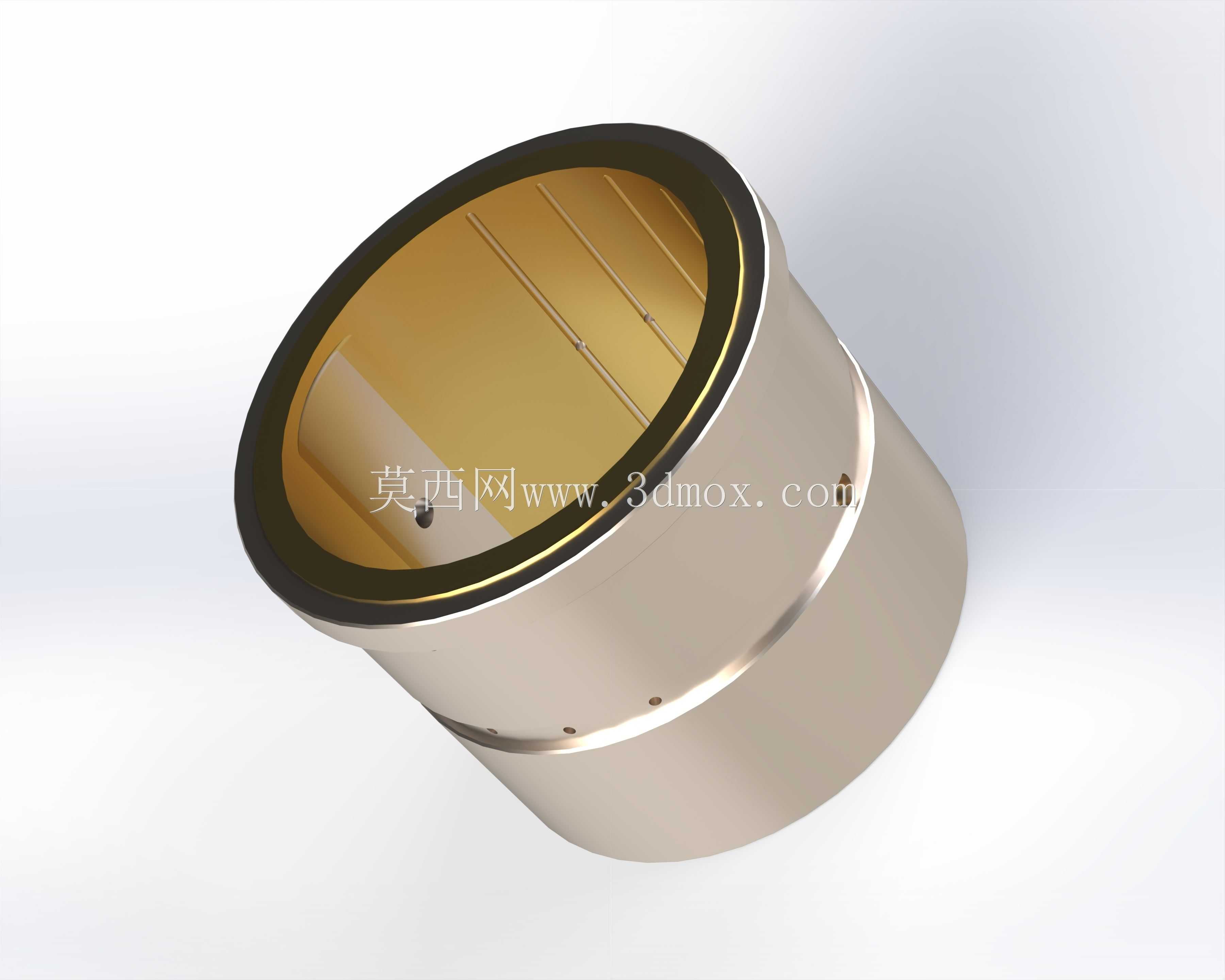

　　从结构设计来看，该衬套为带翻边的筒状结构，直筒段承担径向载荷，端部翻边面承担轴向止推作用，无需额外加装独立的止推垫片，简化了支撑部位的装配结构，减少了零件数量与装配累积误差。衬套内壁沿轴向开设了均匀分布的油槽，油槽的走向与轴颈的运动方向匹配，能够在轴颈转动过程中将润滑油均匀引导到整个摩擦接触面，避免局部区域出现干摩擦；油槽的深度与宽度经过匹配设计，既能够储存足够的润滑油形成稳定油膜，又不会过多削弱衬套的承载面积，保证径向承载能力满足设计要求。衬套外壁设计了两道环形凹槽，凹槽一方面可以在压装过程中容纳少量过盈配合产生的金属微变形，降低压装所需的压力，避免衬套压装时出现开裂或变形，另一方面可以储存少量润滑脂，防止衬套与安装座孔之间出现微动磨损，提升连接的可靠性。衬套翻边与直筒段的过渡位置采用圆角过渡，避免应力集中，在承受轴向冲击载荷时不会出现翻边断裂的问题；衬套的内外径尺寸、翻边厚度与直径均按照标准安装边界设计，压装入座孔后，端面与安装座的止推面贴合度满足形位公差要求，不会出现偏载导致的局部异常磨损。

　　建模过程中，首先根据安装座孔的尺寸确定衬套的外径过盈量，针对钢铁材质的安装座，过盈量选取合理范围，既保证衬套压装后不会在座孔内发生转动或轴向窜动，又不会因为过盈量过大导致衬套内孔收缩量超标，后续无需过多的精加工工序即可满足与轴颈的配合间隙要求。内层铜合金层的厚度根据工况载荷与预期寿命设计，在保证耐磨层足够使用寿命的前提下，尽量控制铜合金层厚度，降低材料成本，同时避免铜合金层过厚导致的承载能力下降。油槽的建模采用沿轴向阵列的方式，保证各油槽的位置度均匀，槽口边缘做微小倒角处理，避免装配或运行过程中刮伤轴颈表面。外壁环形凹槽的位置避开衬套的主要承载区域，凹槽的边缘同样做圆角处理，减少应力集中。翻边端面的平面度、端面与内孔轴线的垂直度均按照对应公差等级建模，保证装配后轴向止推面的受力均匀。

　　在实际选型应用中，这类双金属止推衬套需要根据具体工况的载荷大小、滑动速度、润滑条件调整具体参数：对于重载低速的工况，可以适当增加钢基体的壁厚，提升整体承载能力；对于高速轻载的工况，可以适当加厚铜合金层，优化油槽的分布形式，提升油膜形成的稳定性。装配过程中需要采用专用压装工装，保证压装力沿衬套轴线均匀施加，避免斜向压装导致衬套变形或座孔损伤；压装前需要清理座孔与衬套外壁的毛刺与杂质，涂抹少量润滑脂降低压装阻力，压装后需要检测内孔的尺寸变化，若内孔收缩量超出配合间隙要求，需采用铰削或滚压的方式修正内孔尺寸，保证与轴颈的配合间隙处于设计范围内。运行过程中，需要按照维护周期通过油槽补充润滑脂，保证摩擦面的润滑条件，能够大幅提升衬套的使用寿命，降低设备的维护成本。
