船用板式油空气冷却换热结构

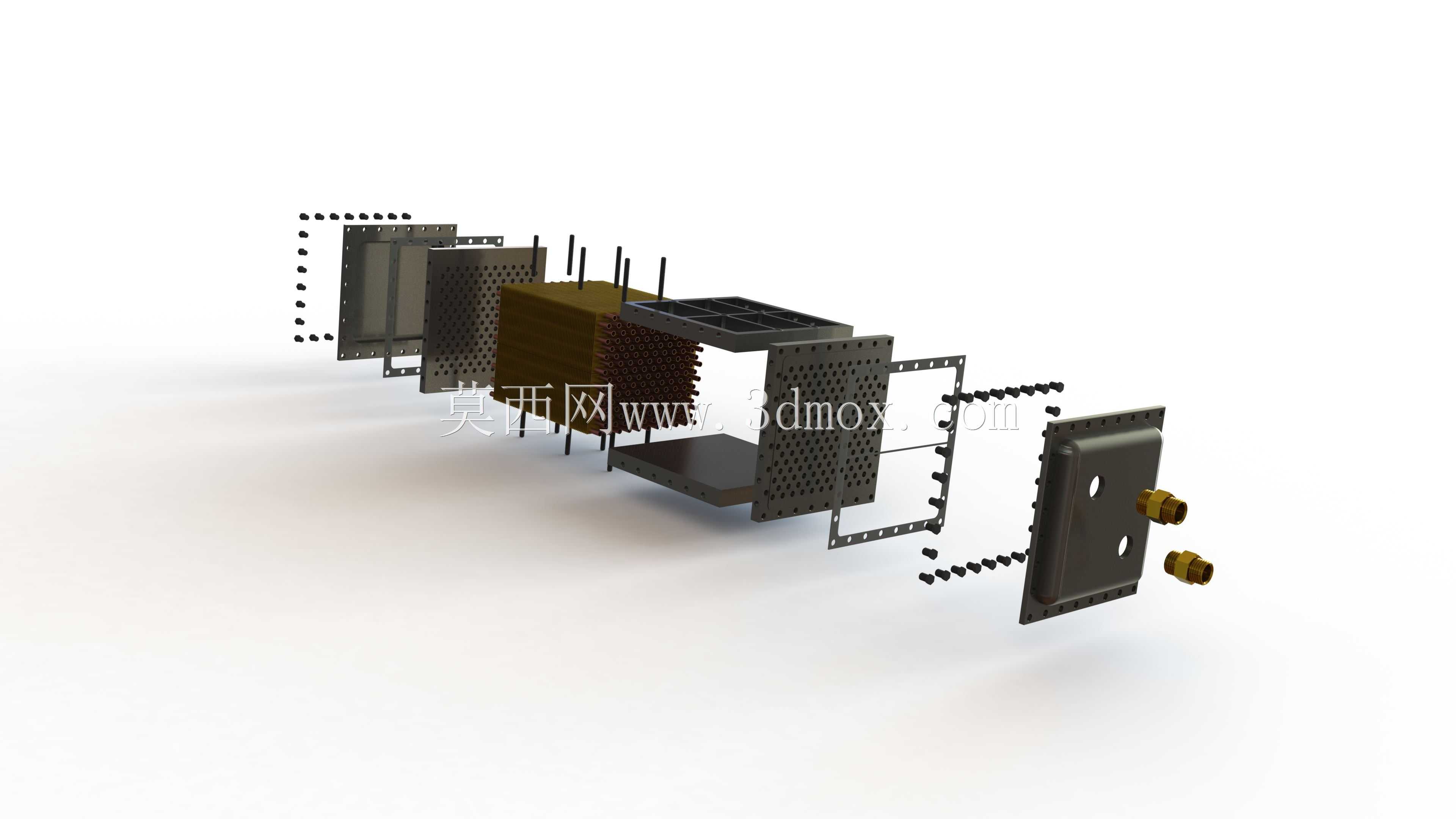

　　这款船用油空气冷却结构，核心服务于船舶动力舱、液压站的热管理场景，在船舶航行过程中，主机润滑系统、液压传动回路的油温会随持续做功不断攀升，一旦超出介质耐受阈值，会直接导致润滑油黏度骤降、密封件老化加速、液压执行元件动作精度失准，这类冷却单元就是通过空气与高温油液的跨介质换热，把工作介质温度稳定在设计区间内。从结构拆解视角看，整个组件采用分层堆叠的板式架构，最外侧是带安装法兰的端板结构，端板上预留了两个油液接口，采用外螺纹快接形式，接口位置做了局部加厚处理，避免管路振动带来的应力开裂，端板四周均匀分布安装孔位，可直接通过螺栓与舱壁或设备基座固定，安装边界预留了足够的扳手操作空间，不会出现紧固件无法锁紧的问题。往内依次是密封胶条层、

　　多孔换热板层、导流隔层、散热翅片区，每层板片的冲孔都做了翻边处理，叠装后能形成独立的油流通道与空气流道，两种介质在相邻通道内逆向流动，最大化换热温差。设计过程中优先考虑了船舶工况的特殊性，所有板片边缘都做了钝化折边，避免海洋盐雾环境下的应力腐蚀，叠装拉杆采用通长对称布置，锁紧后能让每层密封面受力均匀，不会因为船舶航行的持续振动出现密封渗漏。换热芯体的多孔板采用错排冲孔设计，既能打散油液的层流状态，提升湍流度强化换热效率，又不会造成过大的流阻，匹配船舶常用的齿轮泵供油压力区间，空气侧的翅片采用大间距结构，避免舱内空气中的油污、纤维杂质堵塞通道，延长维护周期。从安装尺寸来看，整个组件的长宽高比例适配船舶现有冷却舱位的预留空间，

　　接口的中心距符合船用管路的通用布置规范，不需要额外做管路转接就能直接替换同规格老旧冷却器，端板的安装孔位采用长圆孔设计，允许安装时有少量的位置偏差，降低现场装配的对位难度。实际运行时，高温油液从端板接口进入内部流道，在多层换热板之间折流流动，把热量传递到板壁，外部冷却空气在风机驱动下穿过空气侧通道，带走板壁上的热量，降温后的油液从另一端接口回到系统回路，整个过程没有额外的介质混合，密封结构的冗余设计能保证在船舶倾斜、摇摆的工况下依然不会出现渗漏。结构设计上没有采用复杂的异形曲面，所有板片都可以通过冲压工艺批量成型，叠装过程不需要专用工装，普通维修人员就能完成拆解清洗，当换热效率下降时，只需要拆开拉杆逐层清理板片表面的油泥积尘就能恢复性能，不需要整体更换组件，能降低船舶运营的维护成本。
