驱动端推力瓦轴承总成结构设计

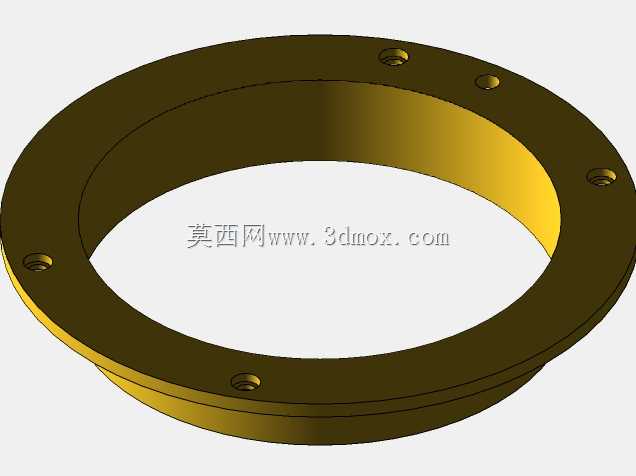

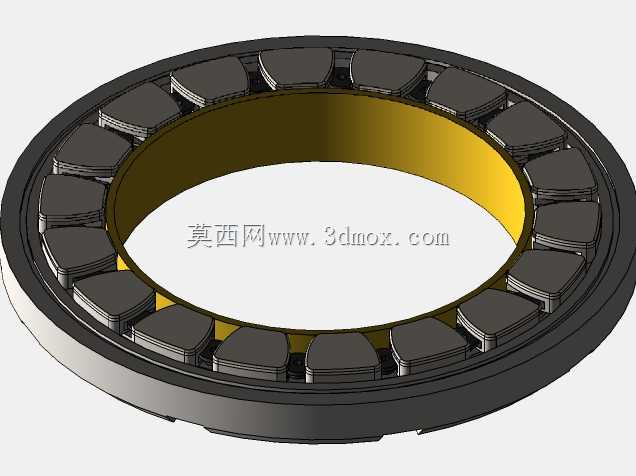

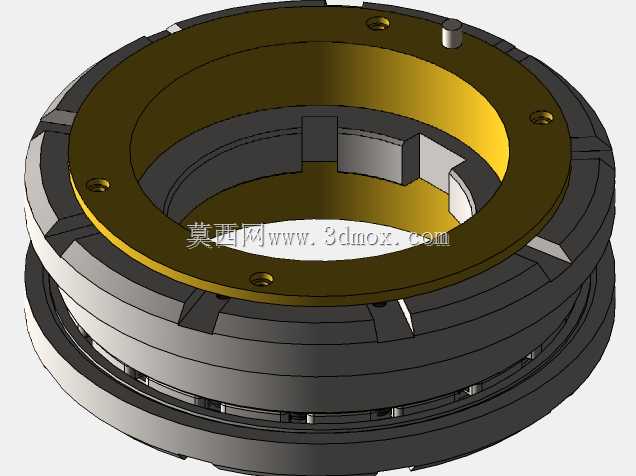

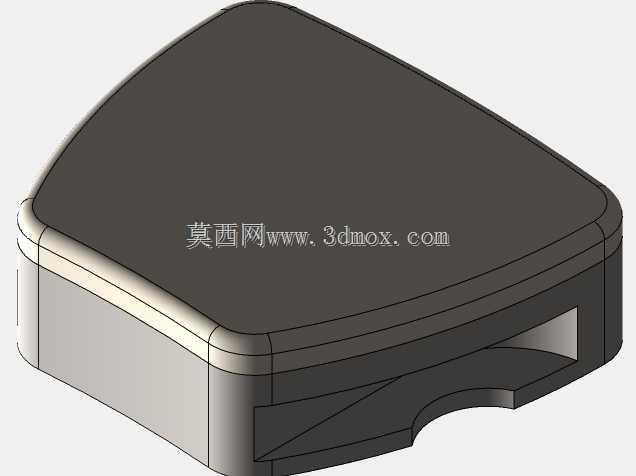

　　在重载旋转动力设备的驱动端布局中，推力瓦轴承总成是承担轴向载荷、保障转子轴向定位精度的核心部件，常见于工业汽轮机、大型泵组、压缩机、重型发动机等需要持续传递轴向推力的工况场景，其运行稳定性直接决定整套动力设备的轴向窜动控制水平与连续运行寿命。该总成采用分层叠装的环形结构设计，最上层为带定位销孔与安装螺孔的推力承载环，采用黄铜类软质合金材质，与转子侧的推力盘形成摩擦副，软质合金层可在运行初期快速形成均匀的油膜贴合面，避免硬对硬摩擦造成的推力盘拉伤，同时嵌入的定位销可限制瓦块的周向位移，防止高速运转下瓦块随转子发生跟转。中间层为多块分体式扇形推力瓦块，瓦块背部设置有可自适应倾斜的支点结构，当转子带动润滑油进入瓦面与推力盘的间隙时，

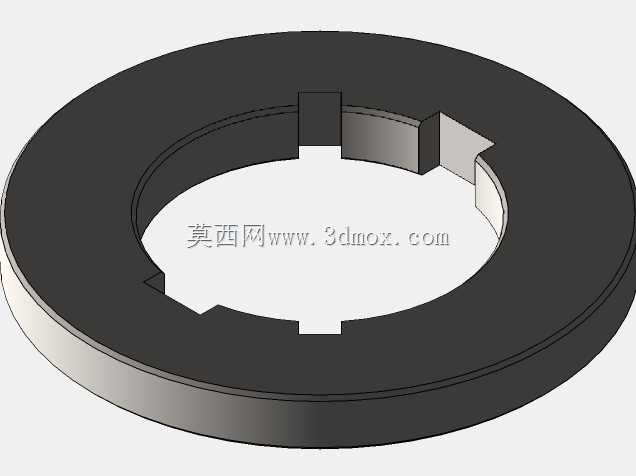

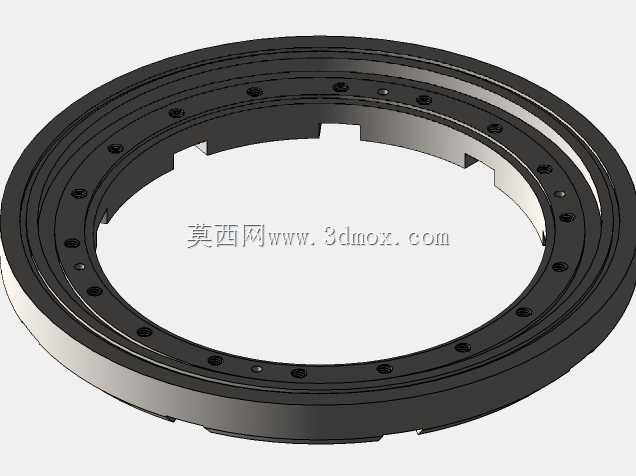

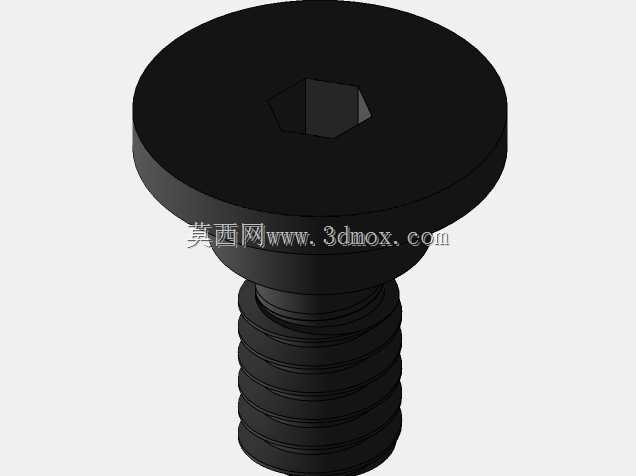

　　瓦块可随油膜压力的分布自动调整倾斜角度，形成具备足够承载能力的动压油楔，这种可倾瓦结构能有效抵消转子运行中因热膨胀、加工安装误差带来的端面不平行问题，避免局部载荷集中造成的瓦面烧损。下层为轴承座基体与径向辅助支撑结构，基体采用铸铁或铸钢材质加工，提供足够的结构刚性，同时预留有润滑油通道接口，可将压力润滑油直接导入瓦面摩擦区域，保障各润滑点的油量供给，外侧的环形密封槽可安装接触式或非接触式密封件，防止润滑油泄漏同时阻挡外界粉尘杂质进入轴承摩擦副。从安装边界来看，该总成整体为同轴环形结构，外径与设备轴承座的安装止口采用过渡配合定位，上端面的安装孔通过螺栓与设备机壳紧固，内孔直径需匹配转子轴的安装尺寸，

　　预留足够的径向间隙避免轴运转时与内孔发生碰磨，轴向安装尺寸需严格控制推力盘与瓦面的初始间隙，间隙过大会造成转子轴向窜动量超标，间隙过小则会导致油膜厚度不足引发干摩擦。设计过程中需重点核算不同工况下的轴向载荷大小，匹配对应数量与面积的推力瓦块，同时要考虑转子启停阶段的低速干摩擦工况，在瓦面合金层选材上兼顾嵌入性与抗疲劳强度，双金属复合的瓦面结构既保证了基体的结构强度，又通过表面软合金层提升了摩擦适配性。在实际设备运维中，该类推力轴承的失效多源于润滑油供给中断、安装对中偏差过大、轴向载荷突变等因素，因此在三维建模阶段就需要对润滑油路的走向、瓦块的摆动行程、安装定位的公差配合进行完整的干涉校验，确保各部件在装配后无运动卡滞，

　　油路无节流堵点。对于大型旋转设备而言，驱动端推力轴承的选型设计直接关系到整套设备的运行可靠性，建模时需还原每一处细节结构，包括瓦块的支点圆弧面、安装环上的销孔倒角、基体上的密封槽尺寸，这些细节都会直接影响后续的装配精度与实际运行表现。
