剖分式发动机连杆轴瓦结构设计

　　这款剖分式滑动轴承结构，主要应用在往复式内燃机的曲柄连杆机构中，作为连杆大头与曲轴曲柄销之间的摩擦承载部件，是发动机动力传递路径上的核心耐磨零件。在发动机实际运行过程中，连杆会随活塞做高速往复运动，同时绕曲柄销做摆动，轴瓦需要在交变冲击载荷、高速相对滑动的工况下，持续为曲柄销提供稳定的低摩擦支撑，同时将连杆传递的燃烧爆发压力均匀传导到曲轴轴颈上，避免轴颈直接出现磨粒磨损、粘着磨损。

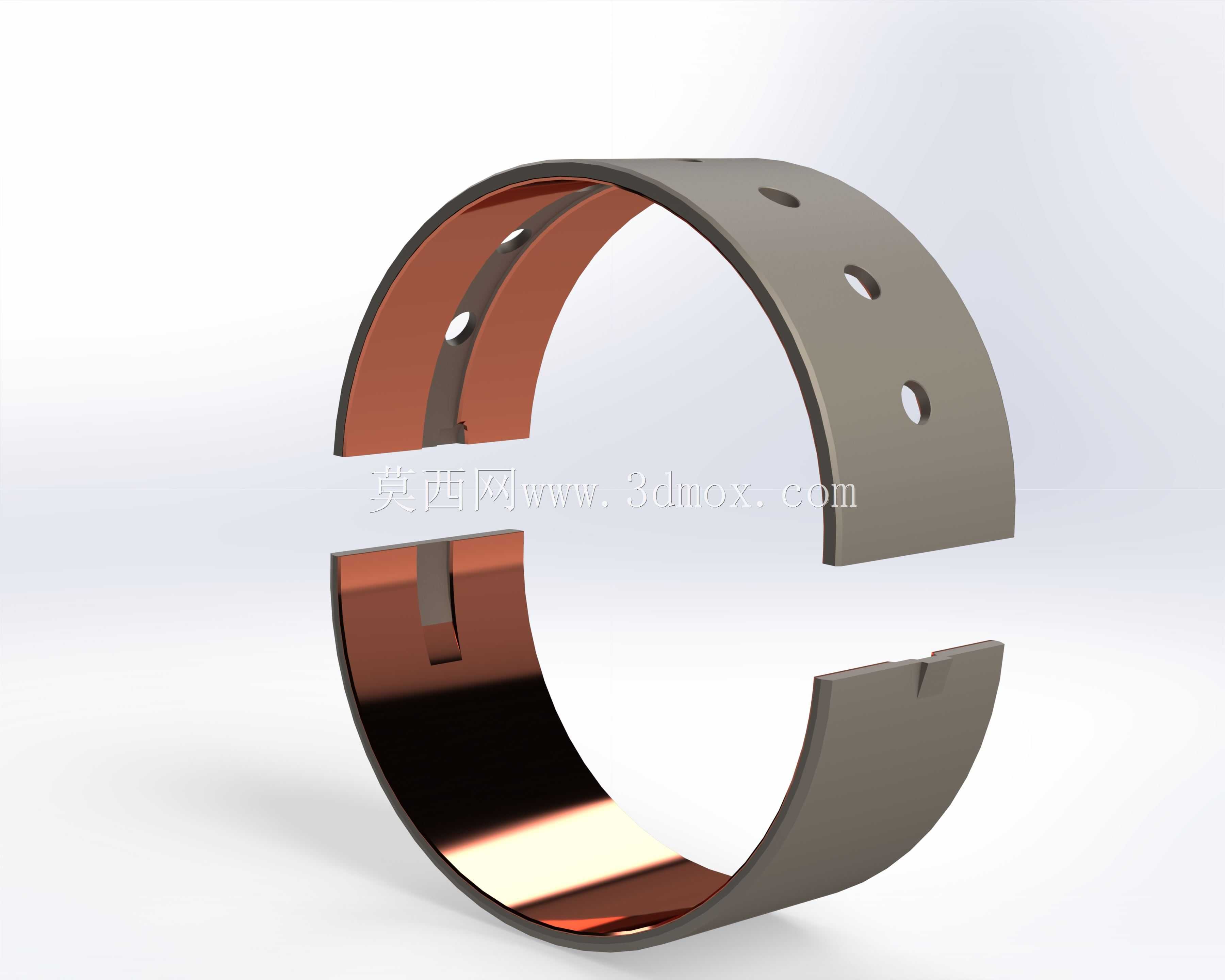

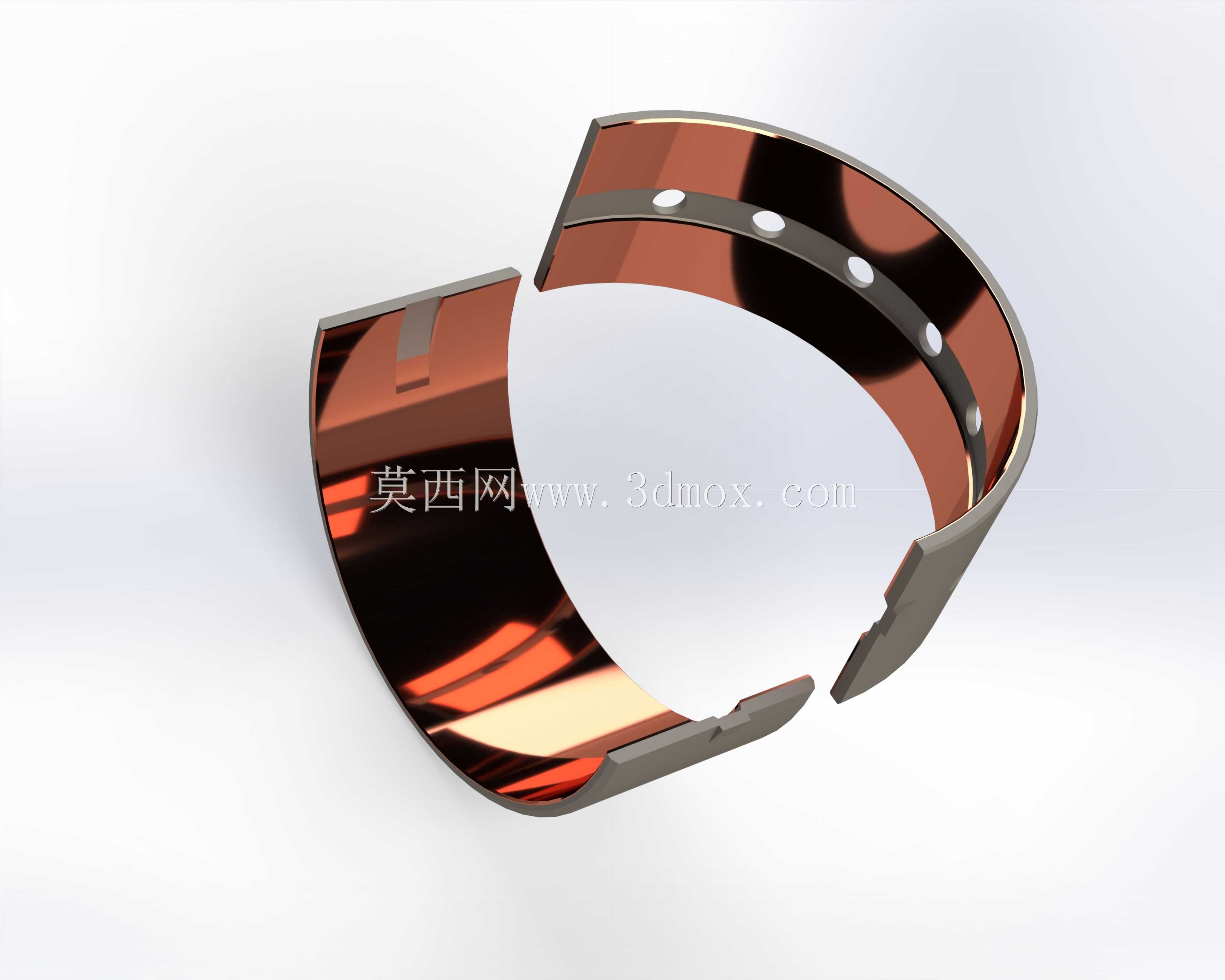

　　从结构设计逻辑来看，该轴瓦采用对半剖分的开口结构，完全匹配连杆大头的分体式装配需求，安装时不需要额外拆卸曲轴整体结构，直接将两片轴瓦分别嵌入连杆大头孔与连杆盖的对应安装槽内，通过连杆螺栓的预紧力将轴瓦牢牢压紧在安装座孔中，轴瓦背与座孔的过盈配合设计能够保证足够的接触刚度，避免工作过程中轴瓦出现转动、轴向窜动的问题。轴瓦本体采用钢背+减摩合金层的双金属复合结构，背层选用C10优质碳素结构钢，具备足够的结构强度与贴合刚度，能够承受做功冲程产生的高频冲击载荷，不会在交变应力下出现塑性变形；内侧减摩层选用铜铅合金材质，该材质具备优异的嵌藏性、顺应性与抗疲劳性能，在润滑油膜建立不充分的冷启动工况下，也能依靠材质本身的自润滑特性避免轴颈与瓦面出现干摩擦拉伤，同时铜铅合金的导热性能优异，能够将摩擦产生的热量快速通过钢背传导到连杆本体，再通过发动机润滑油循环带走热量，控制轴瓦工作温度在合理区间。

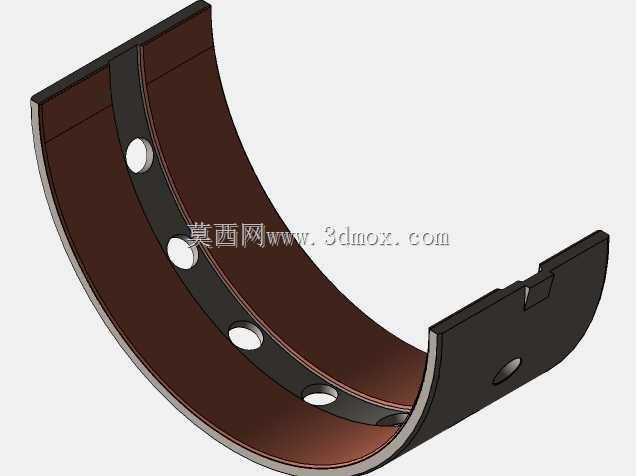

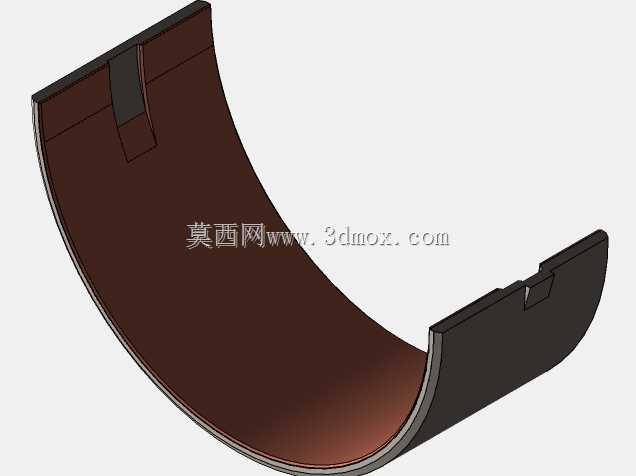

　　在外形尺寸与安装边界的设计上，轴瓦的自由状态外径略大于连杆大头座孔的内径，装配后依靠过盈量产生的径向张紧力实现周向固定，轴瓦对口面位置设计有定位凸舌，与座孔上的定位凹槽配合，能够精准限制轴瓦的周向位置，避免装配错位导致的油孔对中偏差。轴瓦内表面加工有均匀分布的环形布油槽，能够在曲轴转动过程中将润滑油均匀分布到整个摩擦接触面，形成稳定的流体动压润滑油膜，降低摩擦系数减少功率损耗；油槽的深度与宽度经过匹配计算，既保证足够的润滑油通流能力，又不会过度削减轴瓦的有效承载面积，避免局部比压过高导致的合金层疲劳剥落。轴瓦的壁厚公差控制在极小的范围内，装配后不需要额外刮研加工，就能保证与曲轴轴颈的配合间隙符合设计要求，适配量产发动机的装配工艺需求，减少总装环节的人工调整工作量。

　　在实际工况适配性上，该结构的轴瓦能够覆盖中小排量往复式活塞发动机的使用需求，不管是汽油机还是柴油机的连杆支撑场景，都能通过调整合金层厚度、配合间隙来适配不同的爆压、转速工况。轴瓦边缘位置做了微小的倒角处理，避免装配过程中锐边刮伤曲轴轴颈表面，同时在轴颈出现微小挠曲变形时，倒角结构能够避免瓦口位置出现应力集中导致的合金层开裂。不同于整体式滑动轴承，剖分式结构的轴瓦在检修维护时，只需要拆开连杆盖就能直接更换轴瓦，不需要抽出整根曲轴，大幅降低了发动机大修的维护工时与操作难度。设计过程中充分考虑了发动机冷态、热态的尺寸变形差异，轴瓦与轴颈的配合间隙预留了热膨胀余量，在发动机达到正常工作温度后，间隙值仍然能保持在流体润滑的合理区间，不会因为热胀冷缩导致间隙过小出现抱轴故障，也不会因为间隙过大导致润滑油泄压、机油压力不足的问题。
