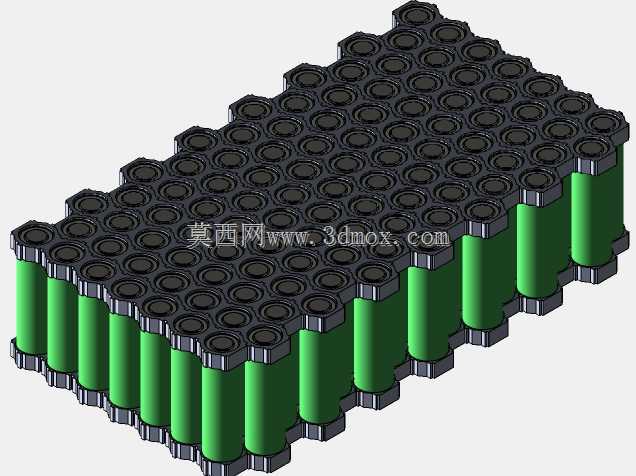

18650电芯组成的7S15P动力电池组结构

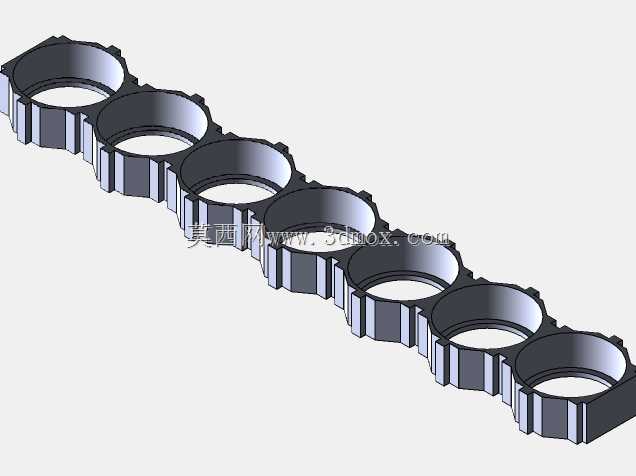

这款7S15P动力电池组采用标准18650圆柱电芯作为基础储能单元，在新能源低速电动车、便携储能电源、小型工业动力设备的供电场景中有着广泛的适配性。从结构排布来看，整组采用7串15并的电气拓扑，串联方向满足常规动力设备24V-29.4V的电压平台需求，并联支路则通过15颗同规格电芯的分流，实现持续大电流放电的载流能力，匹配小型电动代步车、场地作业电动车的峰值功率输出要求。设计过程中优先考虑了电芯的散热间隙与固定可靠性，每颗电芯的侧壁预留了均匀的通风空隙，避免密集排布导致的热量积聚，相邻电芯之间通过绝缘支架做物理隔离，杜绝电芯外壳直接接触带来的短路风险。整组的外形轮廓根据电芯排布做了规整化处理，电芯沿长度方向呈阶梯状排布，既充分利用了安装空间的异形边界，也让整组的重心更贴近安装基面，降低车辆行驶过程中的模组晃动惯性。固定支架采用上下扣合的结构形式，每颗电芯的两端都有对应的定位卡槽，装配时无需额外涂胶即可实现电芯的径向限位，支架上预留的汇流排安装槽，可直接适配镍带点焊的工艺要求，减少装配过程中的定位调整工作量。从安装边界来看，整组的端面预留了接线端子的安装空间，可根据不同设备的接线方向调整引出端位置，模组侧面的平整面可直接贴合设备仓的安装面，通过常规的扎带或压条即可完成整组固定，无需额外设计复杂的安装转接件。在功能特性上，这种排布结构的电池组可根据实际使用需求调整BMS采集板的安装位置，支架上预留的卡扣位可直接固定保护板，省去了额外的固定结构设计，电芯之间的均匀间隙也能让温度传感器更准确采集整组的平均工作温度，为过温保护提供准确的参数依据。不同于方形电芯模组的厚重结构，这款圆柱电芯组成的模组在轻量化上有明显优势，相同容量下的整体重量更低，对于对自重敏感的小型电动设备来说，能有效提升续航表现。设计时也充分考虑了生产装配的工艺性，所有电芯的安装方向保持一致，减少了装配过程中电芯极性放反的概率，上下支架的定位柱做了防呆设计，错向时无法完成扣合，从结构上避免装配失误。
