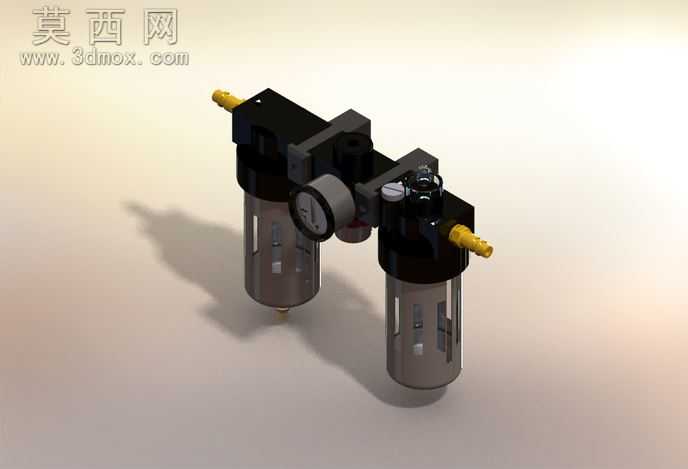

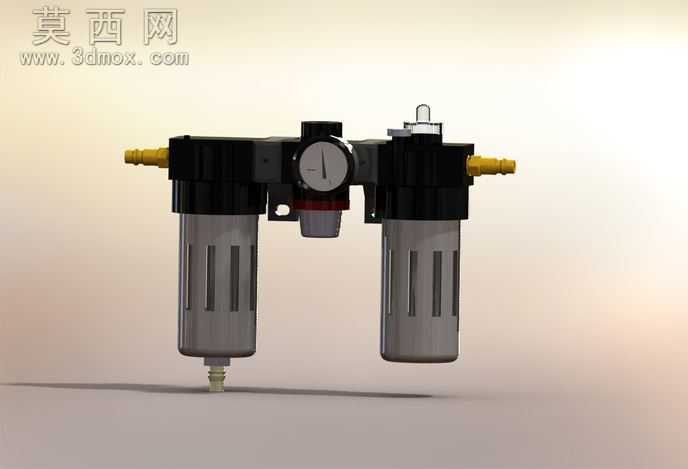

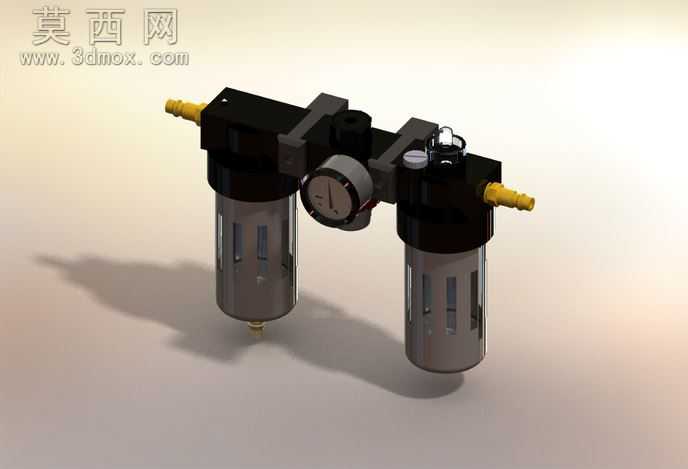

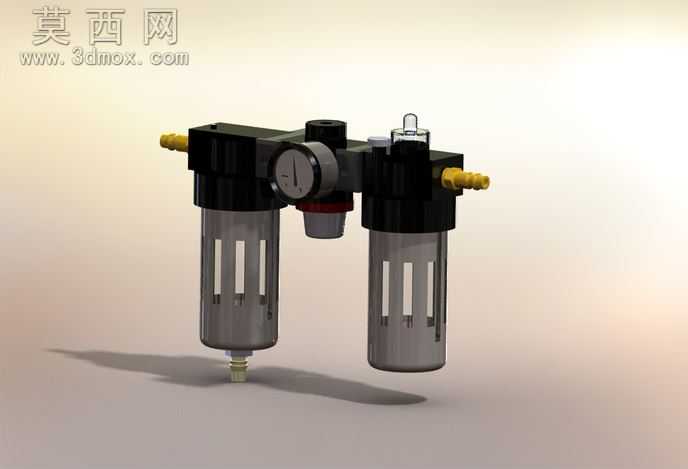

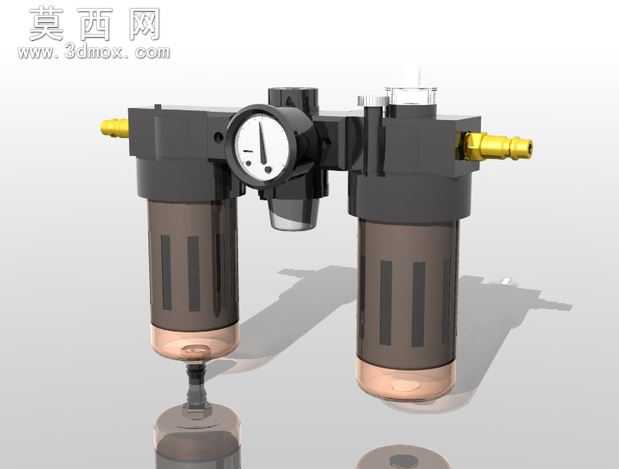

Nu-Line直列式空气注油器调压阀组

本套气动处理单元模型采用三维参数化建模完成，整体为直列式双联结构，集成空气过滤、压力调节与油雾注油三大功能模块，可实现气动系统气源的净化、稳压与润滑一体化处理。建模过程中严格遵循气动元件的实际装配逻辑，对每一处结构细节都做了精准还原：左侧过滤模块采用透明滤杯设计，建模时通过半透明材质参数模拟聚碳酸酯滤杯的通透质感，杯身纵向加强筋做了等距阵列排布，底部排污阀结构完整还原了手动排污的操作结构；中间调压模块搭载嵌入式压力表，表盘刻度、指针结构均做了精细化建模，调压旋钮的防滑纹理通过凹凸贴图实现真实触感还原，调压膜片、弹簧等内部核心结构也按照实际工作原理做了装配约束，可直观展示压力调节的动作逻辑；右侧注油模块的油杯同样采用透明材质，内置吸油管、视油窗结构，出油口快插接头做了标准化建模，还原了气动管路快接的结构特征。模型各部件间的装配间隙、密封结构都做了合理设计，整体渲染采用哑光工业塑料与金属接头的材质搭配，金属接头部分添加了轻微的磨损质感与黄铜金属光泽，滤杯与油杯的透明材质添加了合适的折射与反射参数，地面投影做了柔和的光影处理，整体视觉效果贴近实物的工业质感。设计过程中充分考虑了气动三联件的实际安装场景，进出气口采用同侧水平布置，底部预留了安装固定位，可直接用于气动回路的装配仿真演示，也可作为气动系统设计的标准元件库素材使用，各部件均可单独拆分编辑，方便设计者根据实际需求调整参数或做二次开发。
