通风管路用钣金蝶阀三维设计模型

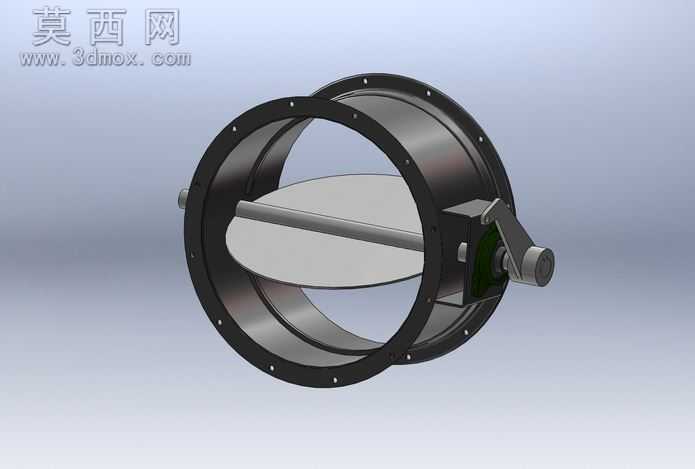

本模型为通风管路系统配套的钣金结构蝶阀，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循钣金加工工艺规范，所有薄壁构件均预留合理的折弯余量与焊接收缩补偿值，确保模型可直接对接钣金下料、折弯、焊接等生产工序。模型整体采用对夹式法兰连接结构，阀体主体由薄钢板卷制焊接成型，两端法兰盘通过圆周均布的螺栓孔实现与通风管道的快速对接，法兰密封面预留密封垫安装位，可适配不同厚度的橡胶密封垫满足低压通风场景的密封需求。阀板采用流线型椭圆平板结构，通过中心转轴与阀体铰接，转轴与阀体配合处设计有自润滑轴套结构，降低启闭过程的转动阻力，同时减少长期使用的磨损量。驱动端采用外置曲柄连杆式手动执行结构，通过摇臂带动转轴转动实现阀板0-90度范围内的角度调节，执行机构设置有限位卡槽，可精准锁定阀板开度，实现管路内空气或粉状物料的流量精准控制。模型渲染阶段采用金属哑光材质模拟钣金构件的表面质感，执行机构的转动部件做了分色处理，清晰区分固定构件与活动构件的边界，装配过程严格按照实际装配顺序完成约束添加，所有活动部件均保留正确的运动自由度，可直接用于运动仿真验证启闭行程是否存在干涉。设计过程中充分考虑钣金加工的工艺性，所有弯折处均设置符合板材厚度的折弯圆角，避免应力集中导致的构件开裂，同时减少加工过程中的模具损耗。该蝶阀结构紧凑、重量轻，相比铸造蝶阀生产成本更低，安装维护便捷，可广泛应用于通风除尘、粉体输送、暖通空调等低压管路系统，用于实现介质通断与流量调节功能，模型结构完整，细节还原度高，可直接用于方案演示、工程选型参考以及生产加工图纸的输出。
