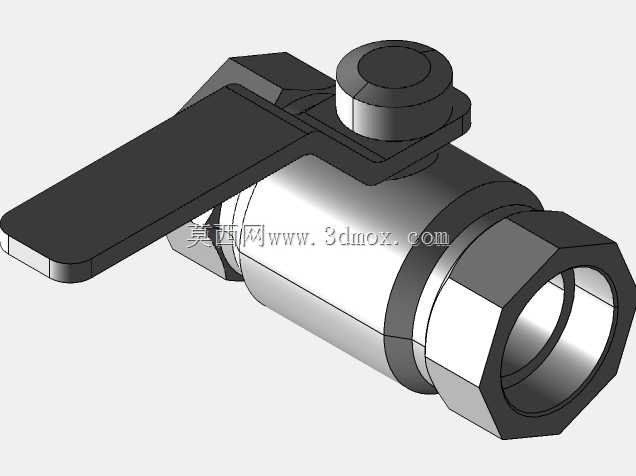

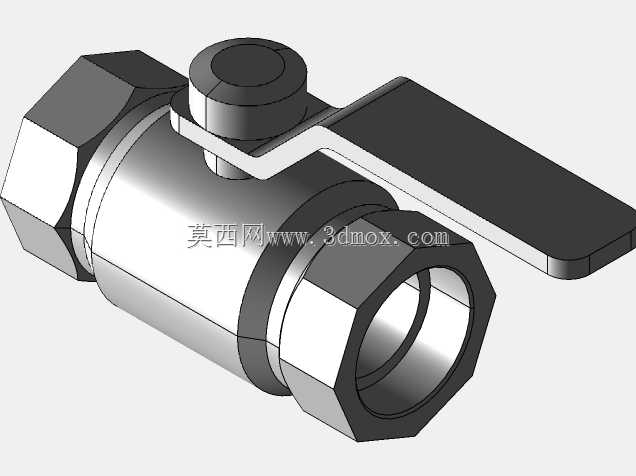

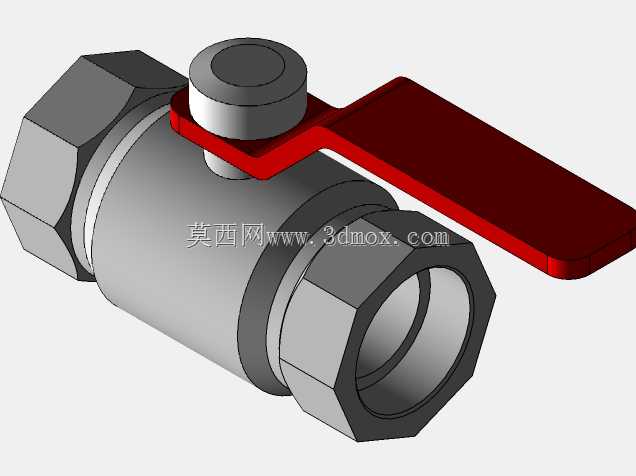

DN50PN16内螺纹连接手动球阀结构

这款手动球阀主要面向民用给排水、中小型工业循环水系统、低压气动输送管路、普通化工介质输送支路等场景使用，核心作用是在管路系统中实现介质通路的全开或全关操作，因结构特性不适合做节流调节使用，长期半开状态会导致密封面被介质冲蚀损坏，缩短阀件使用寿命。从结构设计来看，该阀采用浮动球密封结构，球体带通流孔，手柄转动90度即可完成开关动作，操作力矩小，开关状态直观，手柄与阀杆的连接部位做了防脱出结构设计，避免带压操作时阀杆被内部压力顶出造成介质泄漏。两端采用内螺纹连接形式，适配公称通径DN50的低压流体输送用镀锌焊接钢管、无缝钢管配套的外螺纹接头，公称压力等级PN16，可承受最高1.6MPa的系统工作压力，安装时不需要额外焊接法兰，仅需在管端加工匹配的外螺纹，缠绕密封带后拧入阀体即可，安装空间需求远小于同规格法兰球阀，适合管路排布紧凑、后期需要频繁拆换阀件的场合。建模过程中优先还原了阀件的实际安装边界：阀体两端内螺纹的同轴度公差、阀杆安装孔与流道的垂直度公差都按照实际五金阀件的加工精度做了对应约束，手柄转动的极限位置做了限位结构，避免开关过位导致密封错位。阀体外部的六角结构是专门为安装时管钳夹持预留的受力位，建模时保留了该结构的完整尺寸，方便设计人员做管路排布时预留足够的扳手操作空间，不会出现安装时工具与周边管路、设备干涉的问题。密封结构方面，球体两侧采用聚四氟乙烯阀座，具备一定的自润滑性，转动阻力小，同时适配水、压缩空气、无强腐蚀性的油品等多种常见介质，阀杆部位设置了填料密封结构，可通过压紧填料压盖补偿长期使用产生的密封磨损，降低后期维护成本。整体外形做了轻量化处理，在保证壳体强度满足PN16压力等级要求的前提下，尽量压缩了阀体的外部轮廓尺寸，相比同规格的闸阀、截止阀，结构长度更短，重量更轻，在架空管路、小型设备集成的管路系统中使用时，对管路支架的承重要求更低。
