DN50内螺纹手动球阀结构设计

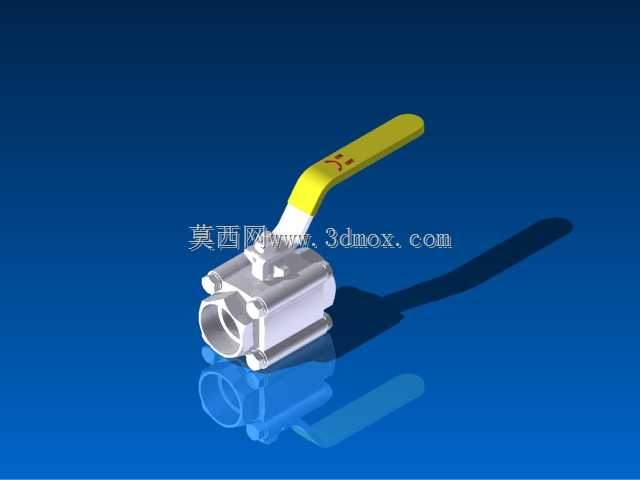

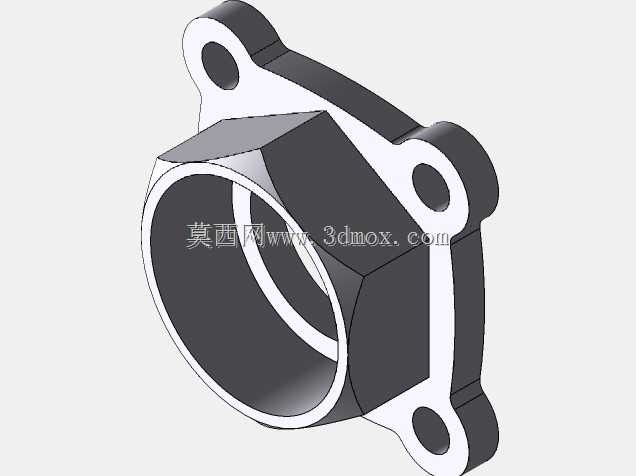

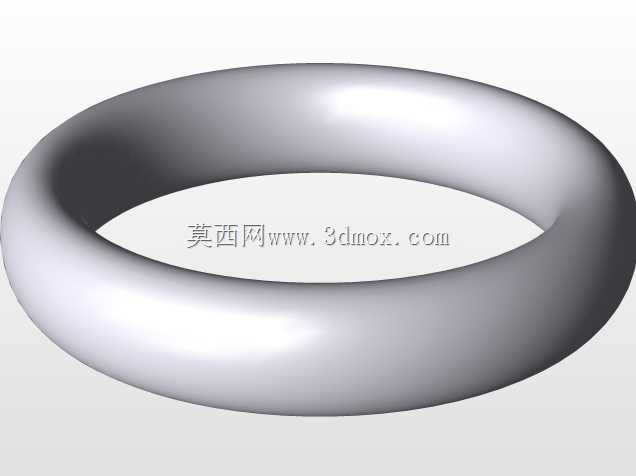

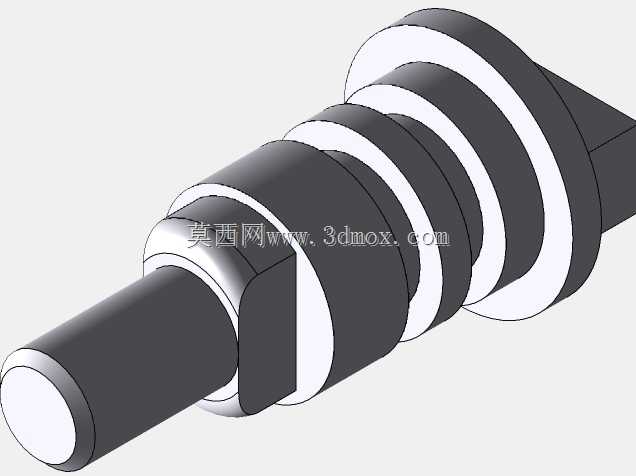

这款DN50规格的手动球阀，主要适配公称通径50mm的流体输送管路，在民用给排水、中小型化工支路、暖通循环水系统、普通气动控制回路中都有广泛应用，核心作用是实现管路内流体的通断控制，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道通畅无明显缩径，流体阻力损失极低，适合需要频繁启闭、快速切断介质的工况。从结构设计来看，这款球阀采用两片式阀体结构，阀体结合面通过螺栓紧固，加工时可先分别完成左右阀体的流道加工、密封座槽位铣削，再进行合装，既降低了整体铸造与机加工的难度，也方便后期密封件磨损后的拆解维护。球体采用通孔结构，与流道同轴设置，密封副采用软质密封材质贴合球面，关闭状态下可实现零泄漏，适配水、压缩空气、无强腐蚀性的轻质油品等常见介质。手柄采用加长杠杆式设计，表面做防滑弯折处理，操作时只需转动90度即可完成全开全关动作，手柄上的标识可直观反馈阀门当前启闭状态，避免现场操作误判。安装边界上，这款球阀两端采用内螺纹连接形式，可直接与同通径的外螺纹管路、接头配合，安装时无需额外焊接法兰，适合空间紧凑的管路排布场景；阀体整体外轮廓尺寸紧凑，安装时预留的操作空间只需满足手柄90度转动无遮挡即可，无需预留过大的检修操作空间。设计过程中，球体与阀杆的连接采用防飞出结构，避免管路带压操作时阀杆被内部压力顶出造成泄漏风险；阀体外部的连接螺栓均匀分布，合装时可保证密封面受力均匀，避免局部压合不紧出现外漏。流道内壁做平滑过渡处理，没有突兀的台阶结构，介质流经时不会产生明显的紊流与冲蚀，可有效降低长期运行过程中介质对阀体内部的冲刷磨损，延长阀门整体使用寿命。在实际选型应用中，这款球阀适合压力等级不超过1.6MPa的常温工况，安装时不受管路流向限制，水平、垂直管路均可适配，日常维护只需定期检查阀杆处的填料密封状态，出现微量外漏时适当压紧填料压盖即可，无需整体拆解阀门。
