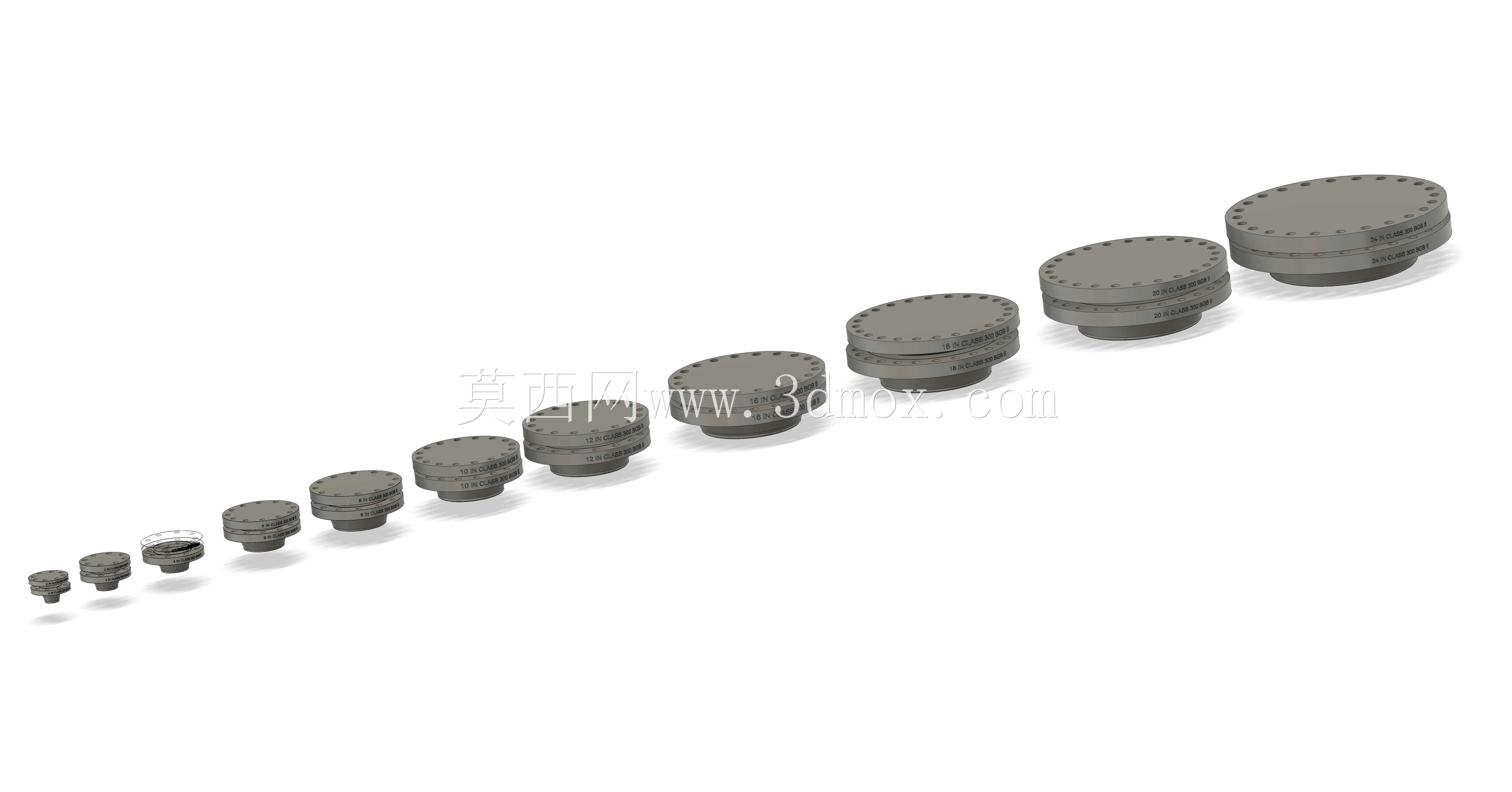

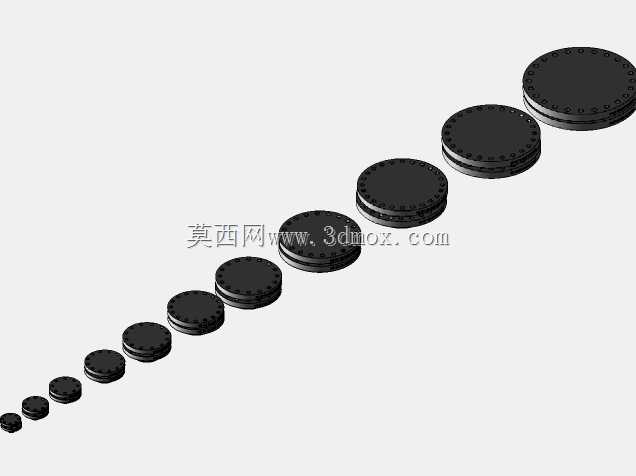

300磅级对焊法兰与盲板系列

这套300磅级的对焊法兰与盲板，覆盖2英寸到24英寸的常用管径区间，是石油化工、市政给排水、工业蒸汽输送等管线系统里的核心连接部件。做这类高压级别的法兰设计，首先要卡准ASME B16.5的尺寸公差边界，不管是法兰的密封面水线深度、螺栓孔中心圆直径，还是对焊端的坡口角度，都要和对应壁厚的钢管匹配，避免现场焊接时出现错边、未焊透的问题。

实际工程应用里，带颈对焊法兰本身的锥颈结构能有效分散管线运行时的应力集中，比平焊法兰更适合高温、高压、存在温度交变的工况，比如厂区的中压蒸汽管线、易燃易爆介质输送管线，基本都会选用这个压力等级的对焊法兰做连接。配套的盲板则是用于管线末端封堵、或者检修阶段的临时隔断，不同尺寸的盲板厚度经过严格的强度校核，能承受对应等级的内压推力，不会出现鼓胀变形导致密封失效的情况。

设计过程中，首先梳理了全尺寸段的参数对应关系，每个规格的法兰总高度、颈厚过渡圆角、螺栓孔数量与孔径都严格遵循标准要求，密封面采用突面形式，适配常用的缠绕式垫片、金属包覆垫片，安装时只要按照对角拧紧的顺序施加规定扭矩，就能保证密封可靠性。安装边界上，每个规格的法兰外径、螺栓孔分布都做了统一的参数校验，确保同压力等级同管径的法兰可以完全互换，现场施工时不需要额外修配。另外盲板的密封面和法兰密封面做了同精度的平面度处理，配对使用时不会因为密封面贴合不严出现泄漏。

从管线运维的角度看，这套全系列的法兰和盲板模型，能直接嵌入到整体管线的三维布局设计里，提前校验法兰安装时的螺栓操作空间、管线对接的同轴度，避免现场安装时出现和周边管线、支吊架干涉的问题。尤其是大尺寸的24英寸规格，本身重量较大，建模时还原了真实的倒角、过渡结构，后续做管线应力分析、支吊架载荷计算时，模型的重量参数也能直接调用，不需要再额外核算部件重量。对于小尺寸的2英寸法兰，重点还原了颈端和小管径钢管的对接坡口结构，方便设计人员直接导出焊接工艺参考，不用再二次绘制坡口细节。
